北京利达技术交流指导书VIP专享

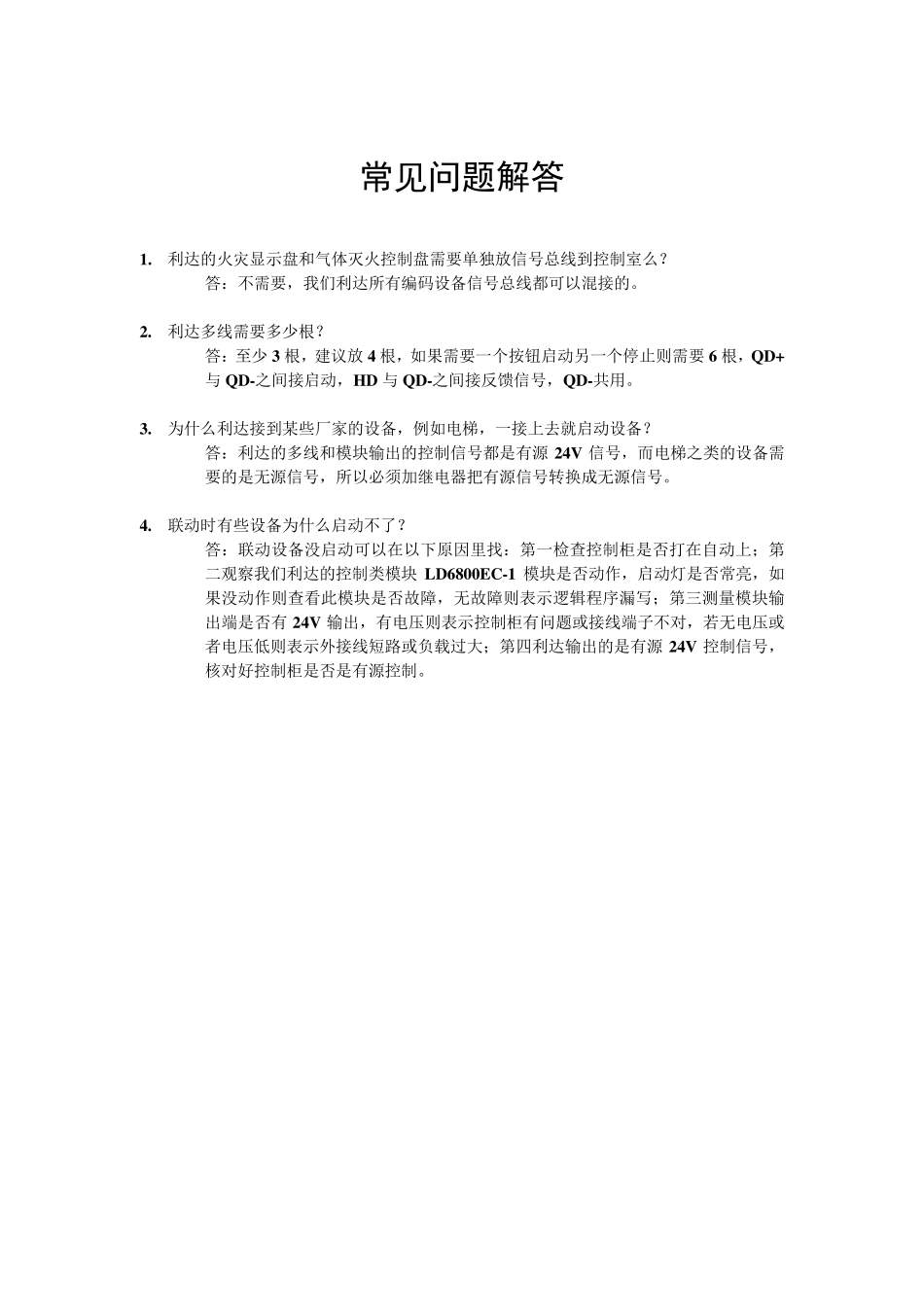

利达各种设备接线端子说明 设备名称 脚位 标识 线名 备注 主机 -- CH-CL 通讯线 不通电有120 欧电阻 -- TC+-TC- 信号总线 线间电压17V 电话总机 -- DX-DX 手报电话 线间电压22V -- DZ+、DZ- 总线电话分机 不通话16V-22V 变化，通话22V（注意总线电话分机要分正负极） 多线 QD+ QD- 启动线 -- HD QD- 反馈线 广播 -- DY-DY 广播线 在播放中用交流档能测出 110V电压以下交流电 烟/温感 -- TC-TC 信号总线 线间电压17V 手报LD2000EN 3、4 TC-TC 信号总线 线间电压17V 5、6 DH-、DH+ 手报电话 线间电压22V 消火栓LD2002EN 3、4 TC-TC 信号总线 线间电压17V 1、2 CO2-NO2 直接起泵线 无源信号输出 7、8 24V+、HD 反馈线 无源信号输入 广播模块LD6804EN 1、2 24V+-24V- 电源 24V 注意 1 脚接正极 2 脚接负极 5、6 TC-TC 信号总线 线间电压17V 9、10 -- 广播输入 接报警广播线 7、8 -- 广播输出 接喇叭并且加 200K 电阻 单输入模块LD4400E-1 5、6 TC-TC 信号总线 线间电压17V 11、12 K1、K1 反馈线 无源信号输入，线间加 15K 电阻 单输入输出模块LD6800EC-1 5、6 TC-TC 信号总线 线间电压17V 1、2 24V+-24V- 电源 24V 注意 1 脚接正极 2 脚接负极 11、12 24V-、HD+ 反馈线 无源信号输入，线间加 82K 电阻 9、10 OUT、24V- 启动线 有源 24V 输出，9 脚正极，线间加 5.1K 电阻 气体灭火控制盘接线 钢瓶启动 GP+ GP- 声光 SHG VSS 钢瓶反馈 GP- GPH- 空调 KT1 KT2 门灯 24V GPH- 紧急启停按钮 24V VSS SQ ST 常见问题解答 1. 利达的火灾显示盘和气体灭火控制盘需要单独放信号总线到控制室么？ 答：不需要，我们利达所有编码设备信号总线都可以混接的。 2. 利达多线需要多少根？ 答：至少 3 根，建议放4 根，如果需要一个按钮启动另一个停止则需要6 根，QD+与 QD-之间接启动，HD 与 QD-之间接反馈信号，QD-共用。 3. 为什么利达接到某些厂家的设备，例如电梯，一接上去就启动设备？ 答：利达的多线和模块输出的控制信号都是有源 24V 信号，而电梯之类的设备需要的是无源信号，所以必须加继电器把有源信号转换成无源信号。 4. 联动时有些设备为什么启动不了？ 答：联动设备没启动可以在以下原因里找：第一检查控制柜是否打在自动上；第二观察我们利达的控制类模块 LD6800EC-...
