北京地铁六号线盾构穿越地铁FLAC3D数值分析

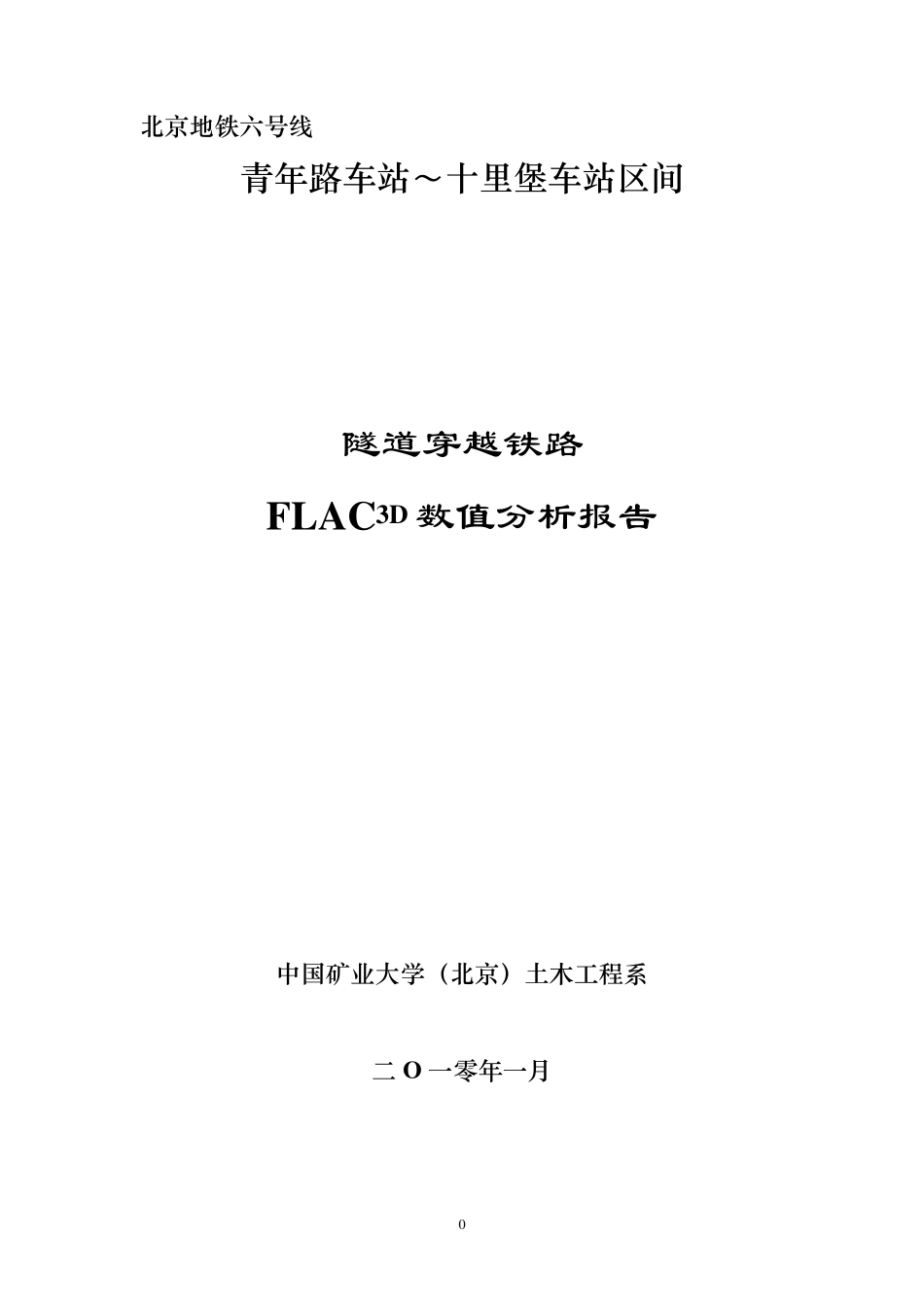

北京地铁六号线盾构穿越地铁FLAC3D数值分析_第1页
1/31

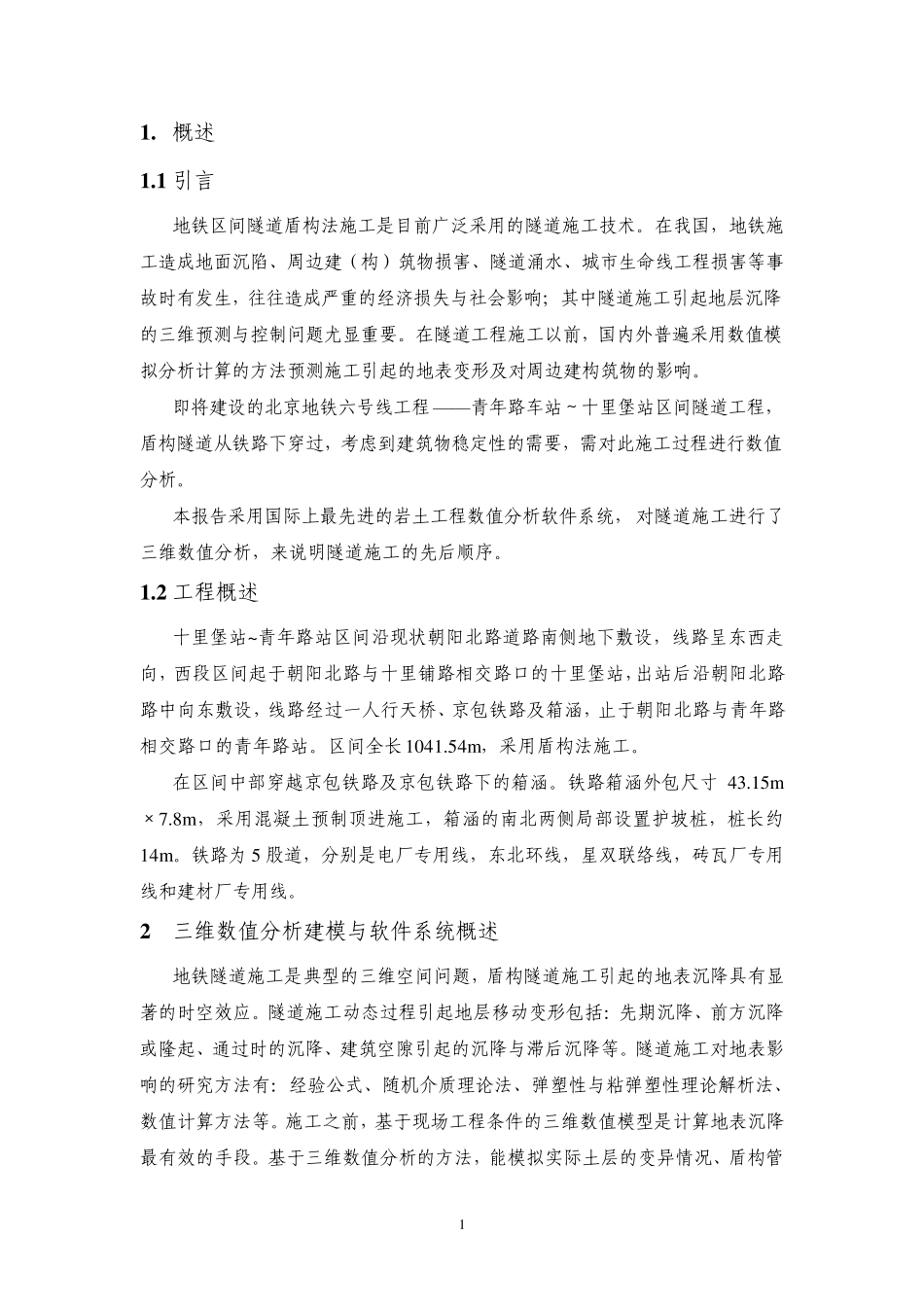

北京地铁六号线盾构穿越地铁FLAC3D数值分析_第2页
2/31
北京地铁六号线盾构穿越地铁FLAC3D数值分析_第3页
3/31
0 北京地铁六号线 青年路车站~十里堡车站区间 隧道穿越铁路 FLAC3D 数值分析报告 中国矿业大学(北京)土木工程系 二 Ο 一零年一月 1 1 . 概述 1 .1 引言 地铁区间隧道盾构法施工是目前广泛采用的隧道施工技术。在我国,地铁施工造成地面沉陷、周边建(构)筑物损害、隧道涌水、城市生命线工程损害等事故时有发生,往往造成严重的经济损失与社会影响;其中隧道施工引起地层沉降的三维预测与控制问题尤显重要。在隧道工程施工以前,国内外普遍采用数值模拟分析计算的方法预测施工引起的地表变形及对周边建构筑物的影响。 即将建设的北京地铁六号线工程 ——青年路车站~十里堡站区间隧道工程,盾构隧道从铁路下穿过,考虑到建筑物稳定性的需要,需对此施工过程进行数值分析。 本报告采用国际上最先进的岩土工程数值分析软件系统,对隧道施工进行了三维数值分析,来说明隧道施工的先后顺序。 1 .2 工程概述 十里堡站~青年路站区间沿现状朝阳北路道路南侧地下敷设,线路呈东西走向,西段区间起于朝阳北路与十里铺路相交路口的十里堡站,出站后沿朝阳北路路中向东敷设,线路经过一人行天桥、京包铁路及箱涵,止于朝阳北路与青年路相交路口的青年路站。区间全长1041.54m,采用盾构法施工。 在区间中部穿越京包铁路及京包铁路下的箱涵。铁路箱涵外包尺寸43.15m×7.8m,采用混凝土预制顶进施工,箱涵的南北两侧局部设臵护坡桩,桩长约14m。铁路为 5 股道,分别是电厂专用线,东北环线,星双联络线,砖瓦厂专用线和建材厂专用线。 2 三维数值分析建模与软件系统概述 地铁隧道施工是典型的三维空间问题,盾构隧道施工引起的地表沉降具有显著的时空效应。隧道施工动态过程引起地层移动变形包括:先期沉降、前方沉降或隆起、通过时的沉降、建筑空隙引起的沉降与滞后沉降等。隧道施工对地表影响的研究方法有:经验公式、随机介质理论法、弹塑性与粘弹塑性理论解析法、数值计算方法等。施工之前,基于现场工程条件的三维数值模型是计算地表沉降最有效的手段。基于三维数值分析的方法,能模拟实际土层的变异情况、盾构管 2 片结构—围岩共同承载特性、盾构施工的工艺参数、壁后注浆参数等,使预测趋于合理。 2 .1 数值分析的建模依据 (1)北京地铁 6 号线一期工程初步设计文件(2008.9); (2)北京地铁 6 号线一期工程初步设计审查意见; (3)北京地铁 6 号线环境安全风险源分级汇总表(2009 年 4 月) (...
