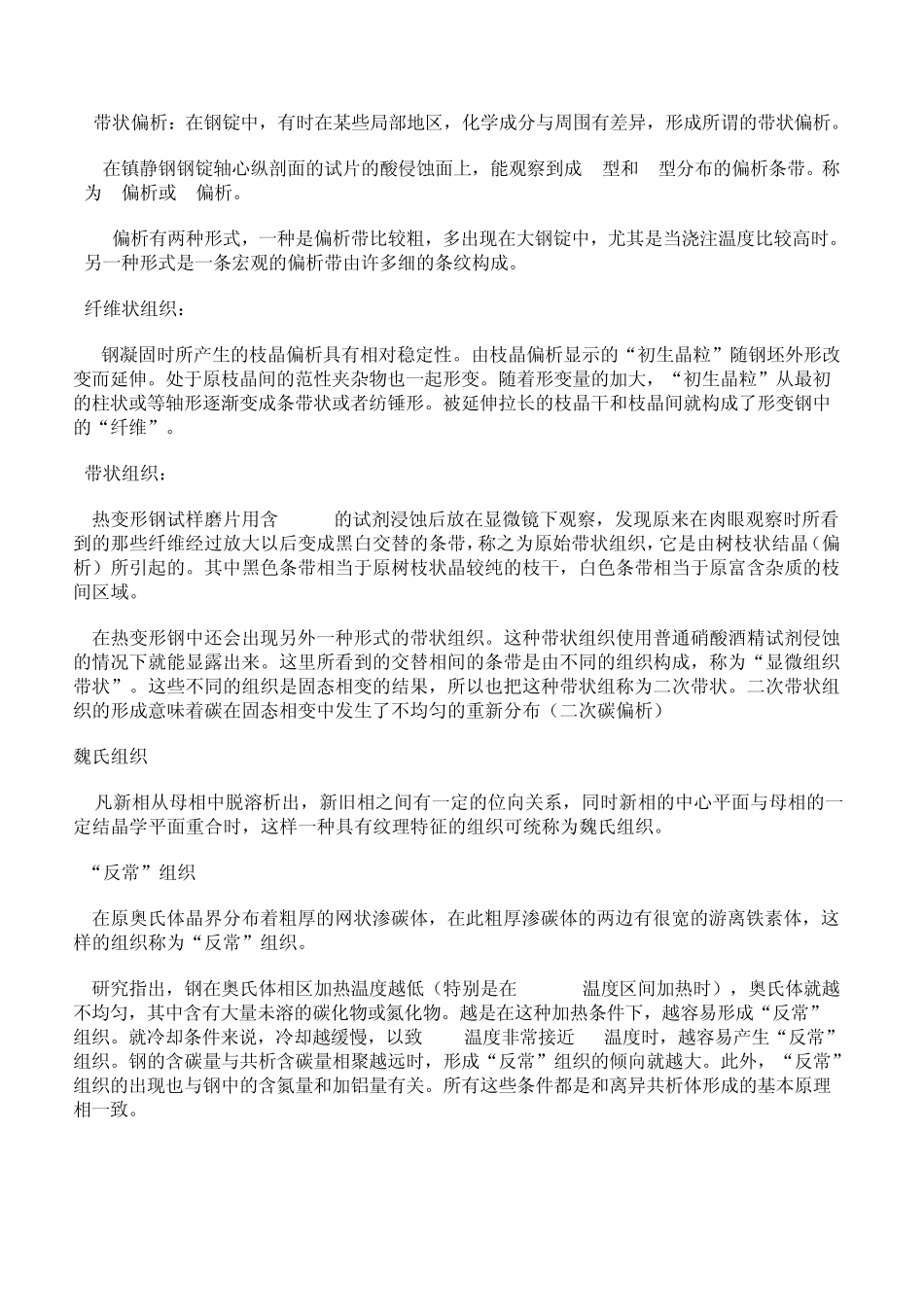

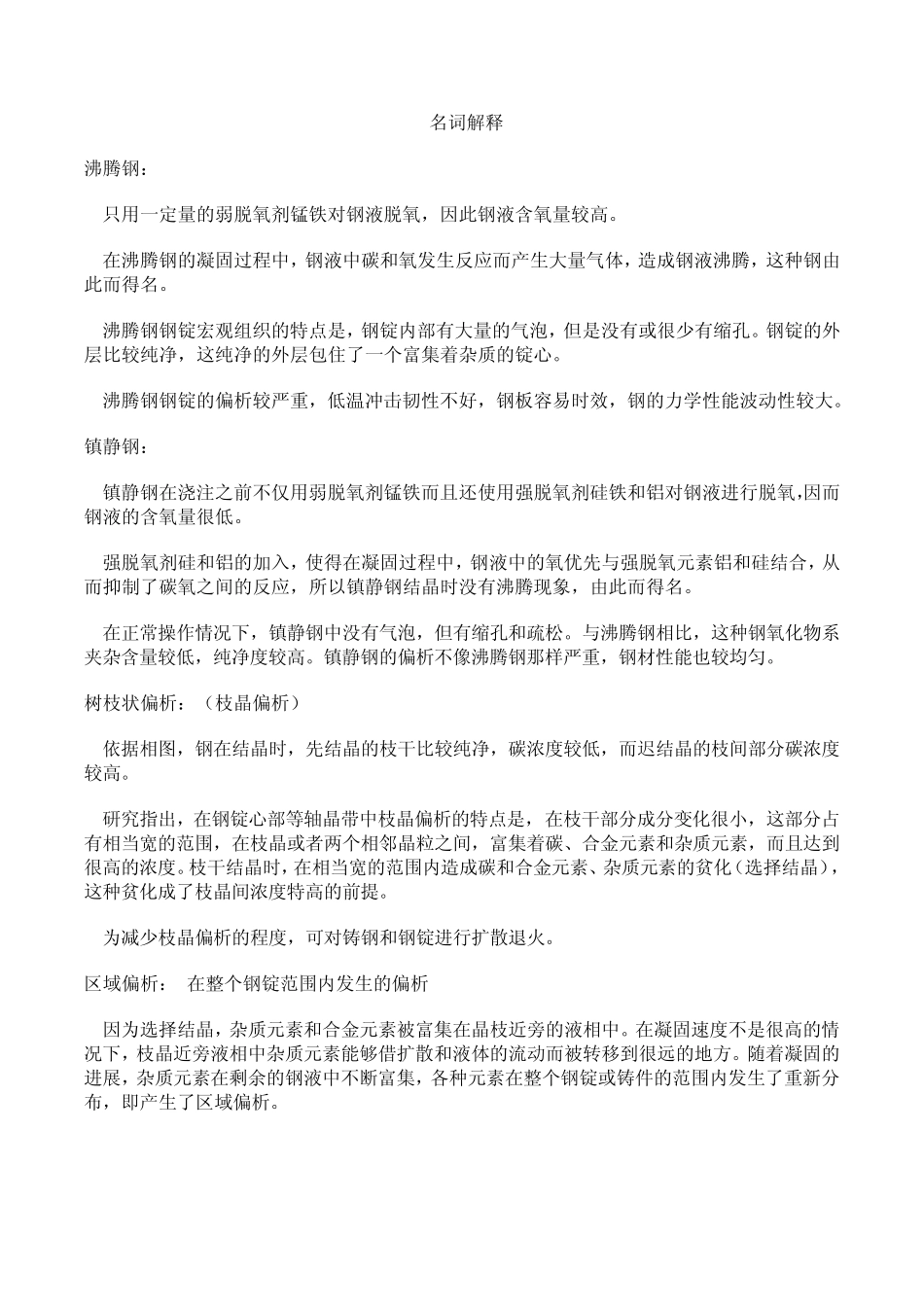

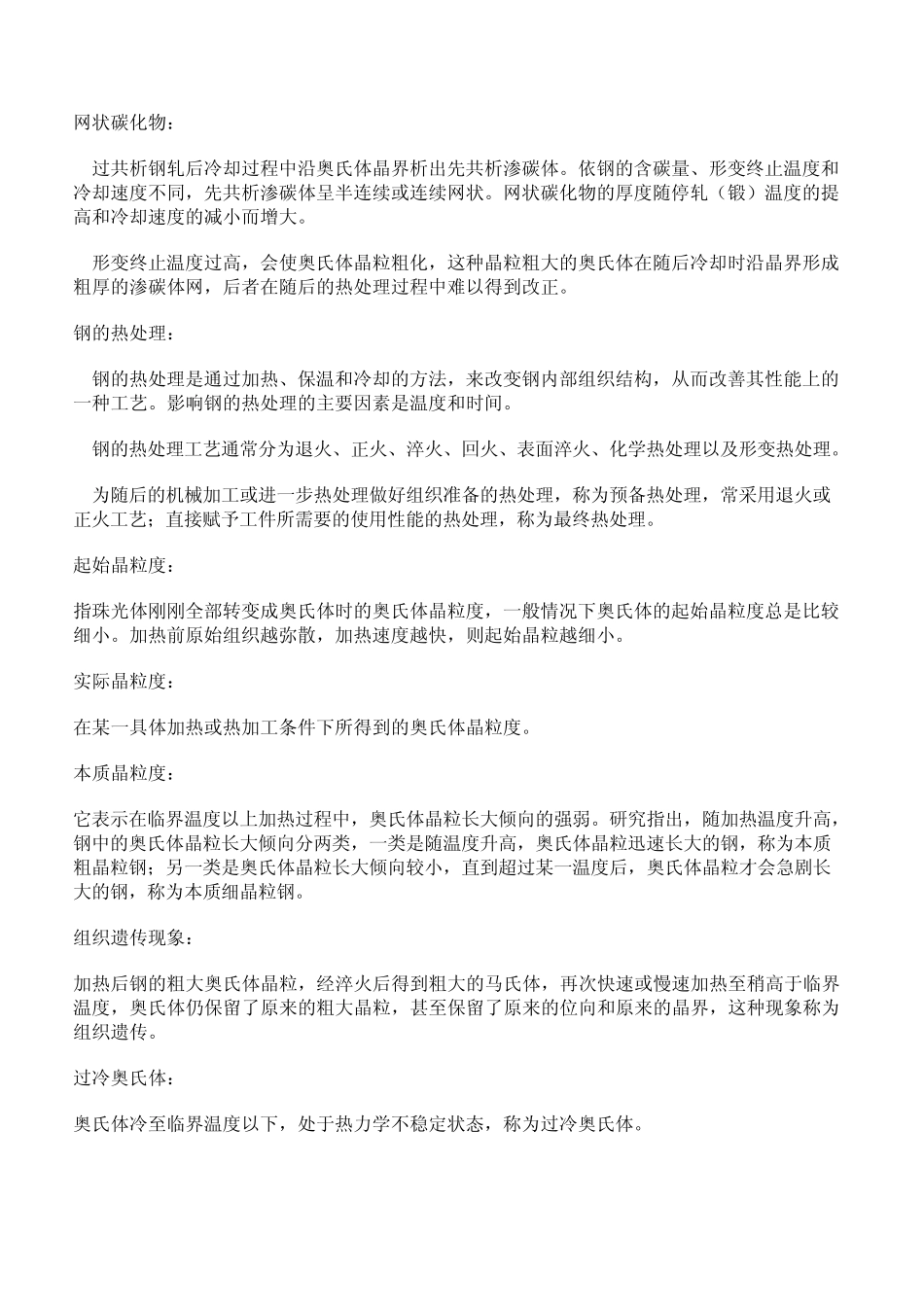

名词解释 沸腾钢： 1 只用一定量的弱脱氧剂锰铁对钢液脱氧，因此钢液含氧量较高。 2 在沸腾钢的凝固过程中，钢液中碳和氧发生反应而产生大量气体，造成钢液沸腾，这种钢由此而得名。 3 沸腾钢钢锭宏观组织的特点是，钢锭内部有大量的气泡，但是没有或很少有缩孔。钢锭的外层比较纯净，这纯净的外层包住了一个富集着杂质的锭心。 4 沸腾钢钢锭的偏析较严重，低温冲击韧性不好，钢板容易时效，钢的力学性能波动性较大。 镇静钢： 1 镇静钢在浇注之前不仅用弱脱氧剂锰铁而且还使用强脱氧剂硅铁和铝对钢液进行脱氧，因而钢液的含氧量很低。 2 强脱氧剂硅和铝的加入，使得在凝固过程中，钢液中的氧优先与强脱氧元素铝和硅结合，从而抑制了碳氧之间的反应，所以镇静钢结晶时没有沸腾现象，由此而得名。 3 在正常操作情况下，镇静钢中没有气泡，但有缩孔和疏松。与沸腾钢相比，这种钢氧化物系夹杂含量较低，纯净度较高。镇静钢的偏析不像沸腾钢那样严重，钢材性能也较均匀。 树枝状偏析：（枝晶偏析） 1 依据相图，钢在结晶时，先结晶的枝干比较纯净，碳浓度较低，而迟结晶的枝间部分碳浓度较高。 2 研究指出，在钢锭心部等轴晶带中枝晶偏析的特点是，在枝干部分成分变化很小，这部分占有相当宽的范围，在枝晶或者两个相邻晶粒之间，富集着碳、合金元素和杂质元素，而且达到很高的浓度。枝干结晶时，在相当宽的范围内造成碳和合金元素、杂质元素的贫化（选择结晶），这种贫化成了枝晶间浓度特高的前提。 3 为减少枝晶偏析的程度，可对铸钢和钢锭进行扩散退火。 区域偏析： 在整个钢锭范围内发生的偏析 因为选择结晶，杂质元素和合金元素被富集在晶枝近旁的液相中。在凝固速度不是很高的情况下，枝晶近旁液相中杂质元素能够借扩散和液体的流动而被转移到很远的地方。随着凝固的进展，杂质元素在剩余的钢液中不断富集，各种元素在整个钢锭或铸件的范围内发生了重新分布，即产生了区域偏析。 带状偏析：在钢锭中，有时在某些局部地区，化学成分与周围有差异，形成所谓的带状偏析。 1 在镇静钢钢锭轴心纵剖面的试片的酸侵蚀面上，能观察到成V型和A型分布的偏析条带。称为V偏析或A偏析。 2 A偏析有两种形式，一种是偏析带比较粗，多出现在大钢锭中，尤其是当浇注温度比较高时。另一种形式是一条宏观的偏析带由许多细的条纹构成。 纤维状组织： 钢凝固时所产生的枝晶偏析具有相对稳定性。由枝晶偏析显示的“初生晶粒”随钢坯外...
