北航《彩色线阵CCD驱动电路设计》实验报告

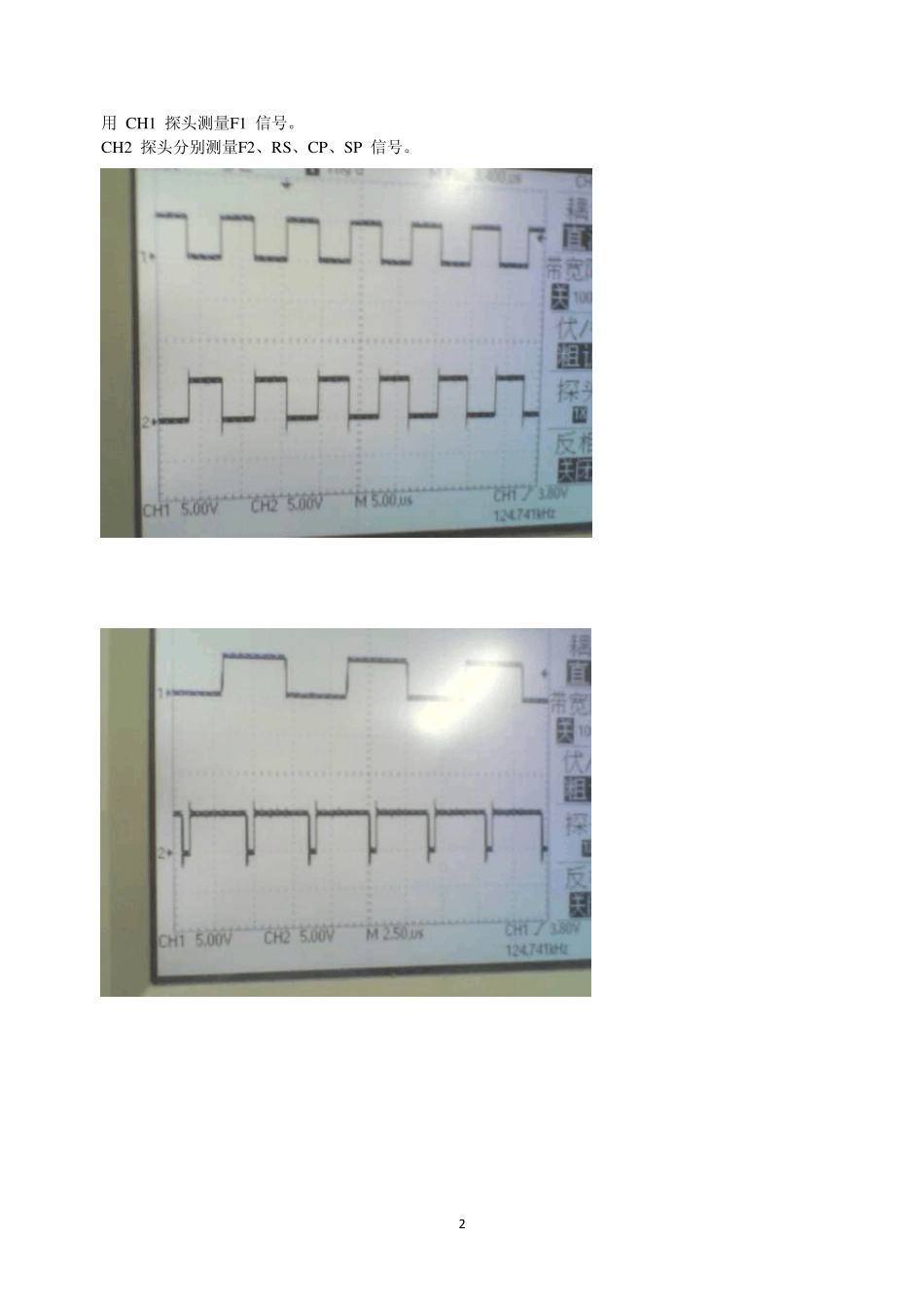

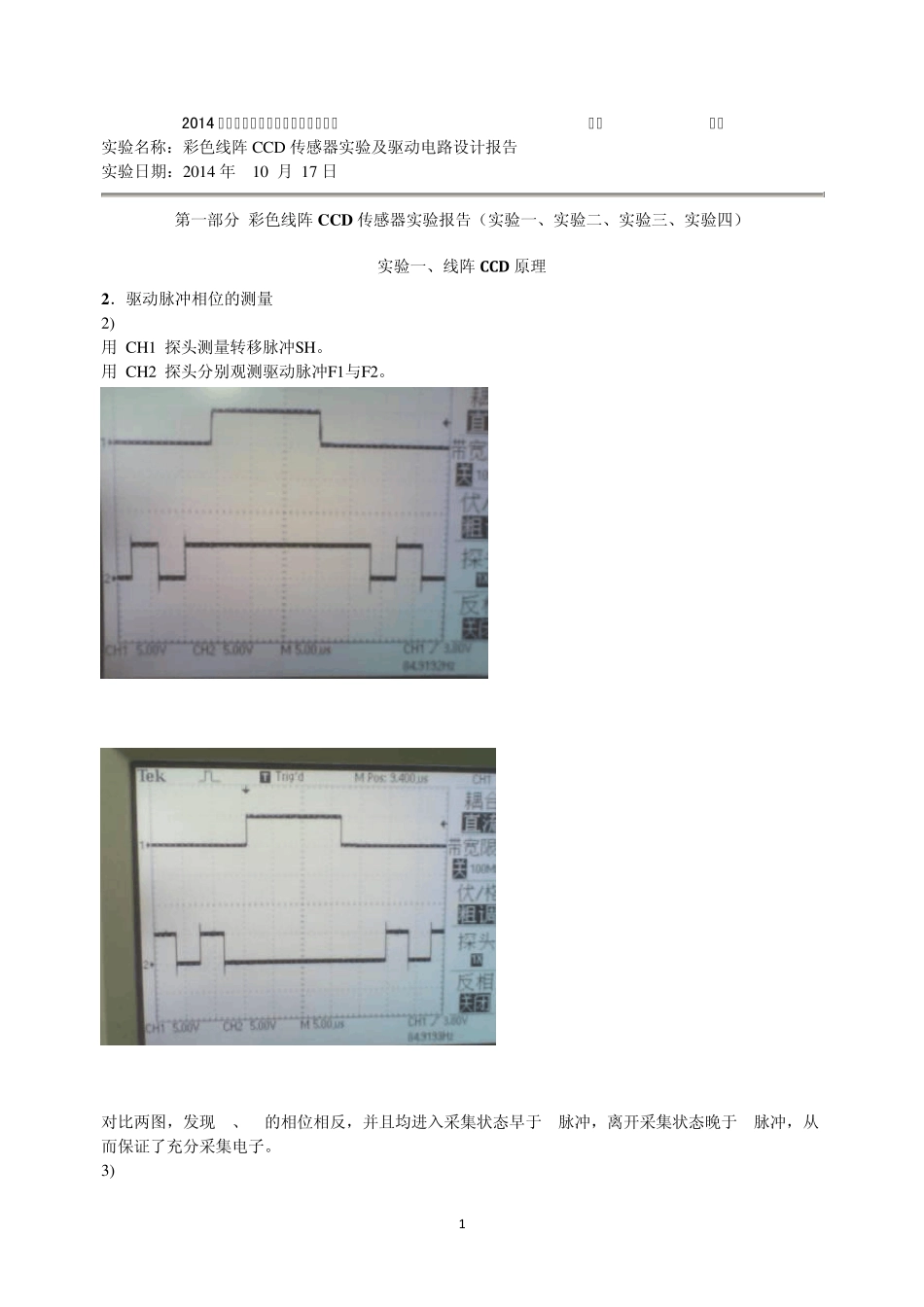

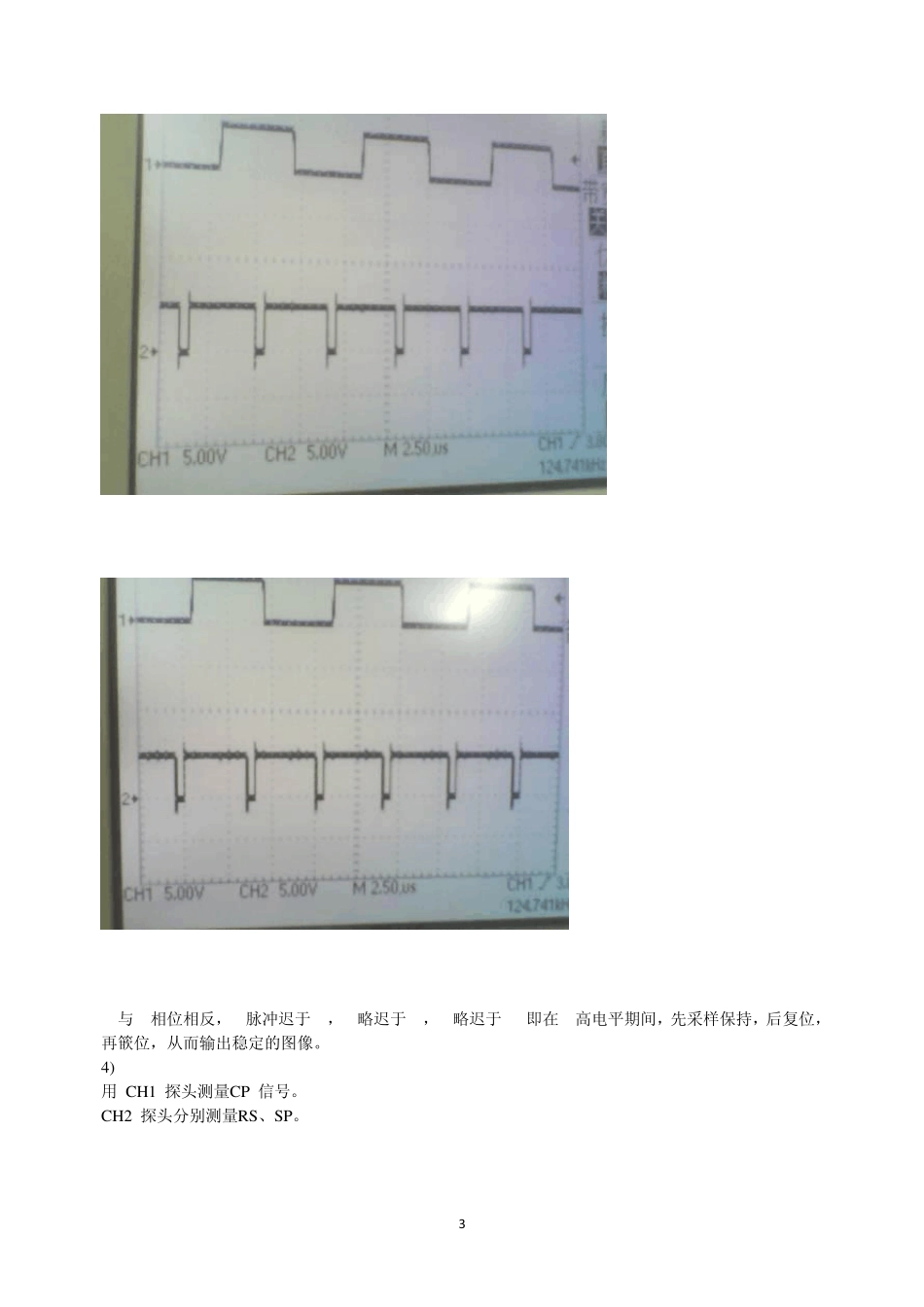

1 2014 年《仪器光电综合实验》实验报告 姓名 学号 实验名称：彩色线阵CCD 传感器实验及驱动电路设计报告 实验日期：2014 年 10 月 17 日 第一部分 彩色线阵C C D 传感器实验报告（实验一、实验二、实验三、实验四） 实验一、线阵CCD 原理 2．驱动脉冲相位的测量 2) 用 CH1 探头测量转移脉冲SH。 用 CH2 探头分别观测驱动脉冲F1与F2。 SH-F1 SH-F2 对比两图，发现F2、F1的相位相反，并且均进入采集状态早于SH脉冲，离开采集状态晚于SH脉冲，从而保证了充分采集电子。 3) 2 用 CH1 探头测量F1 信号。 CH2 探头分别测量F2、RS、CP、SP 信号。 F1-F2 F1-SP 3 F1-RS F1-CP F2与F1相位相反，SP脉冲迟于F1，RS略迟于SP，CP略迟于RS,即在F1高电平期间，先采样保持，后复位，再篏位，从而输出稳定的图像。 4) 用 CH1 探头测量CP 信号。 CH2 探头分别测量RS、SP。 4 CP-RS CP-SP 可见篏位信号CP滞后于采样保持信号SP和复位信号RS。 5) 将以上所测的相位关系与 TCD2252D 的驱动波形相对照。 5 实验结果与之完全符合。 3．驱动频率和积分时间测量 1) 用示波器分别测量4 档驱动频率下F1、F2、RS 信号的周期，并计算信号频率填入表 1。 驱动频率 项目 F1 F2 RS 0 档 周期（μ s） 8.0 8.0 4.0 频率（KHz） 125.0 125.0 250.0 1 档 周期（μ s） 16.0 16.0 8.0 频率（KHz） 62.5 62.5 125.0 2 档 周期（μ s） 32.0 32.0 16.0 频率（KHz） 31.25 31.25 62.5 3 档 周期（μ s） 64.0 64.0 32.0 频率（KHz） 15.62 15.62 31.25 2) 6 将实验仪的频率设置恢复为“0”档，同时确认积分时间设置为“00”档。 用CH1 做观测FC信号的同步（示波器扫描频率调至2ms 左右，便于观察）。 用CH2 测量SH 信号。发现SH和FC信号周期相同。 记录FC 信号周期。 驱动频率 0 档 驱动频率1 档 驱动频率2 档 驱动频率3 档 积分时间（档） FC 周期（ms） 积分时间（档） FC 周期（ms） 积分时间（档） FC 周期（ms） 积分时间（档） FC 周期（ms） 00 11.78 00 23.56 00 47.10 00 94.20 01 12.80 01 25.00 01 51.20 01 102.4 02 13.82 02 27.66 02 55.28 02 110.6 03 14.85 03 29.68 03 59.40 03 118.8 04 15.87 04 31.74 04 63.48 04 127.0 05 16.90 05 33.78 05 67.58 05 135...
