北航电涡流传感器实验报告

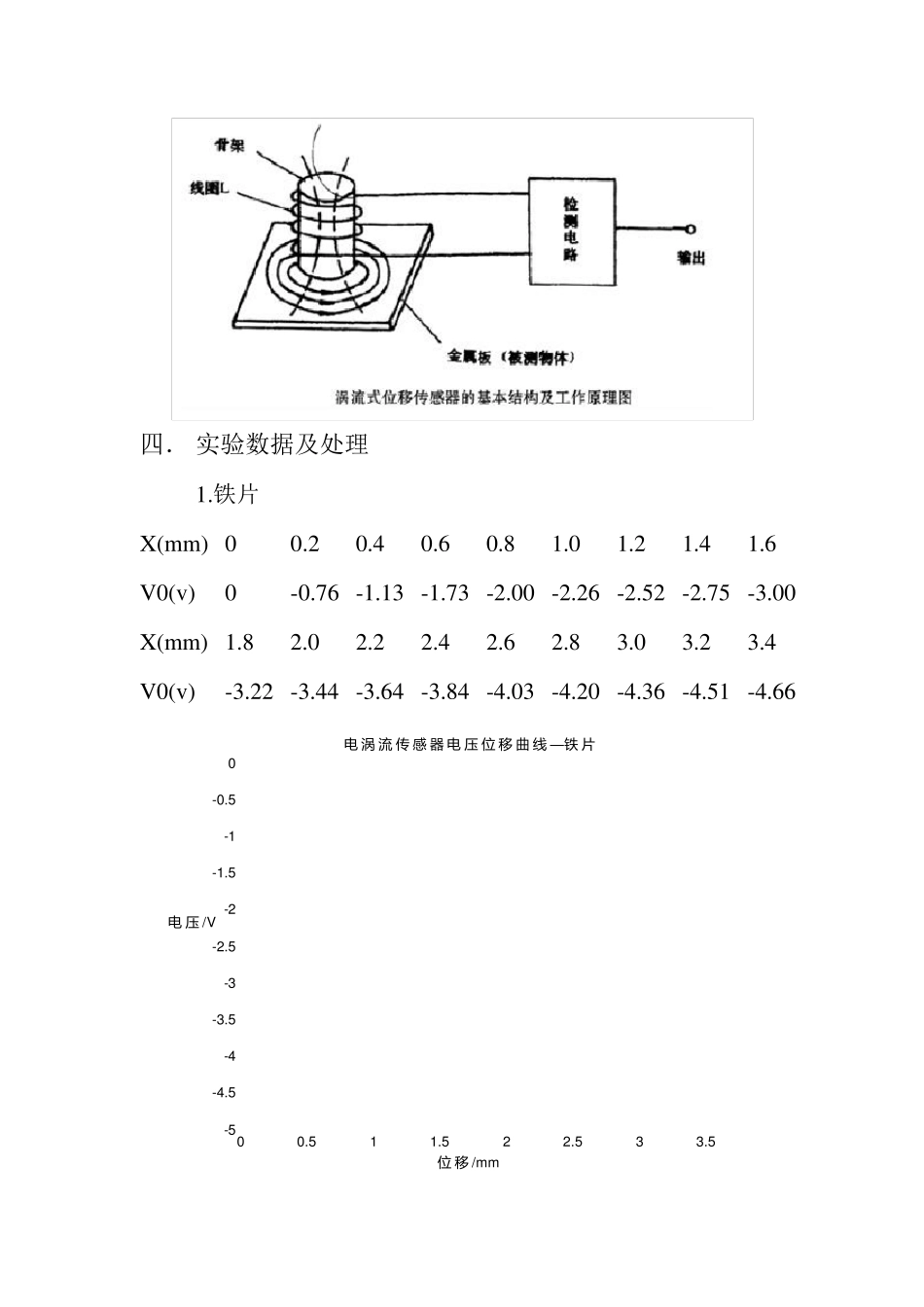

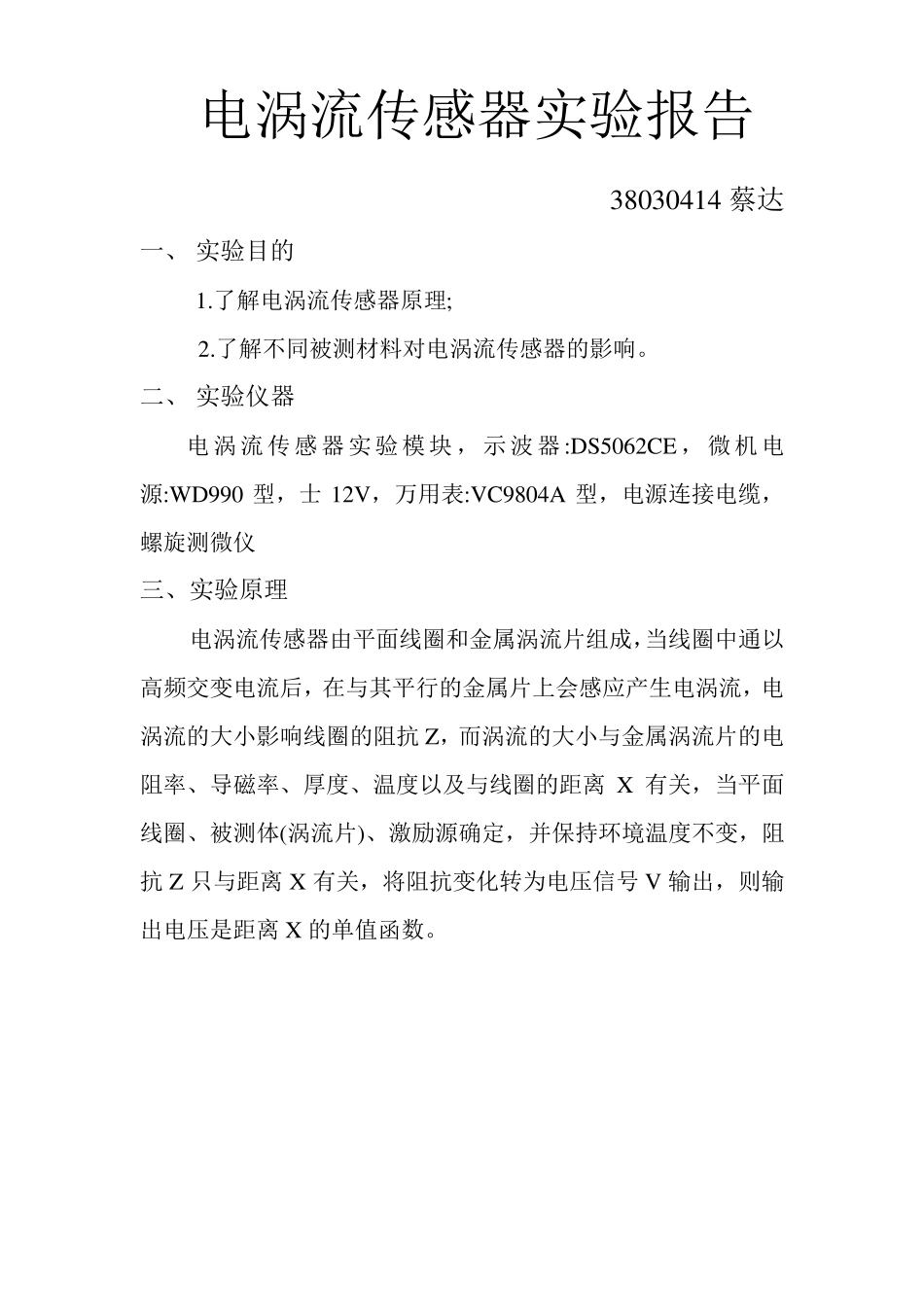

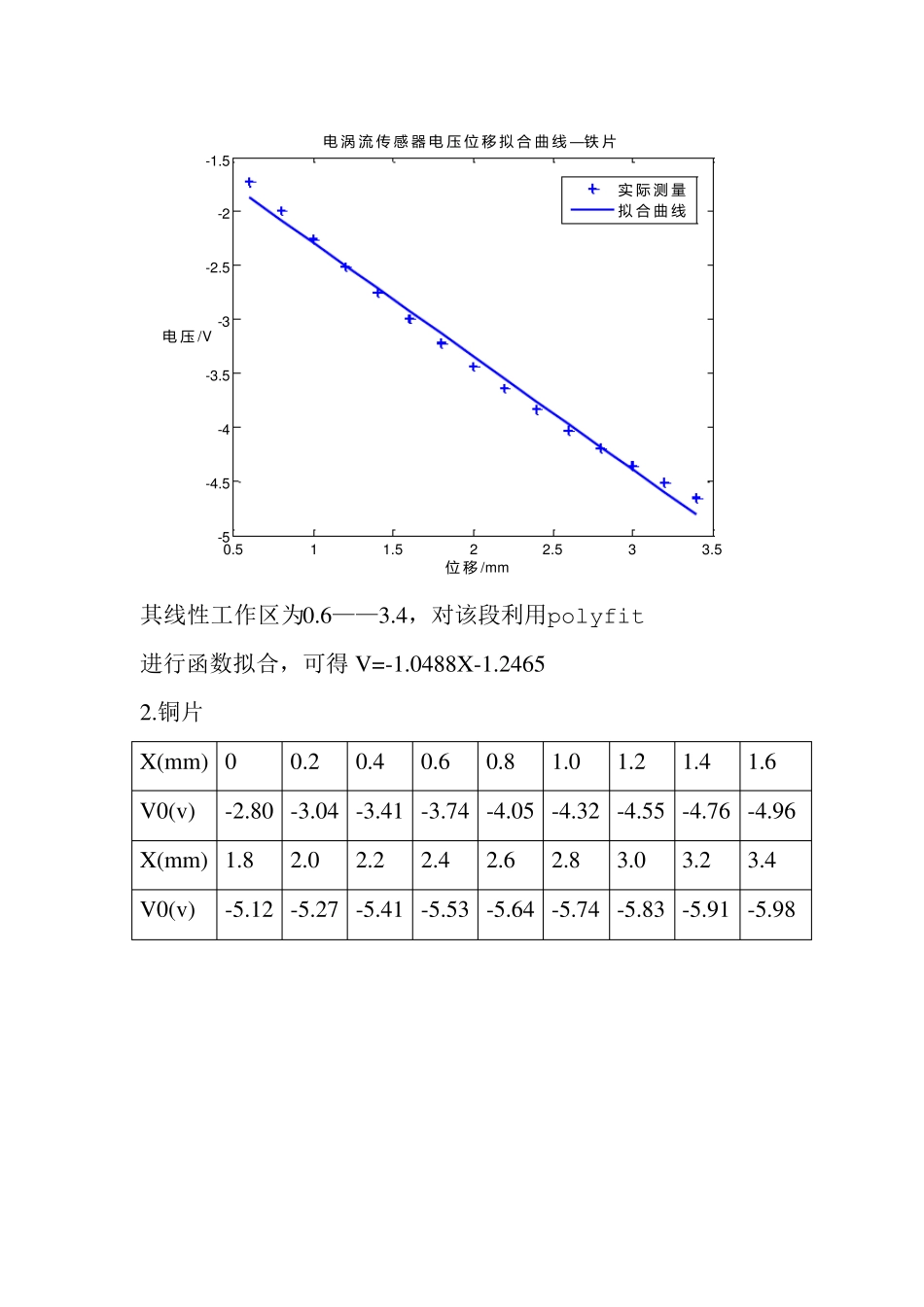

电涡流传感器实验报告 38030414 蔡达 一、 实验目的 1.了解电涡流传感器原理; 2.了解不同被测材料对电涡流传感器的影响。 二、 实验仪器 电涡流传感器实验模 块 ， 示 波 器:DS5062CE ， 微 机 电源:WD990 型，士 12V，万用表:VC9804A 型，电源连接电缆，螺旋测微仪 三、实验原理 电涡流传感器由平面线圈和金属涡流片组成，当线圈中通以高频交变电流后，在与其平行的金属片上会感应产生电涡流，电涡流的大小影响线圈的阻抗 Z，而涡流的大小与金属涡流片的电阻率、导磁率、厚度、温度以及与线圈的距离 X 有关，当平面线圈、被测体(涡流片)、激励源确定，并保持环境温度不变，阻抗 Z 只与距离 X 有关，将阻抗变化转为电压信号 V 输出，则输出电压是距离 X 的单值函数。 四． 实验数据及处理 1.铁片 X(mm) 0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 V0(v) 0 -0.76 -1.13 -1.73 -2.00 -2.26 -2.52 -2.75 -3.00 X(mm) 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 V0(v) -3.22 -3.44 -3.64 -3.84 -4.03 -4.20 -4.36 -4.51 -4.66 00.511.522.533.5-5-4.5-4-3.5-3-2.5-2-1.5-1-0.50电 涡 流 传 感 器 电 压 位 移 曲 线 —铁 片电 压 /V位 移 /m m 0.511.522.533.5-5-4.5-4-3.5-3-2.5-2-1.5电 涡 流 传 感 器 电 压 位 移 拟 合 曲 线 —铁 片 电 压 /V位 移 /m m实 际 测 量拟 合 曲 线 其线性工作区为0.6——3.4，对该段利用polyfit 进行函数拟合，可得 V=-1.0488X-1.2465 2.铜片 X(mm) 0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 V0(v) -2.80 -3.04 -3.41 -3.74 -4.05 -4.32 -4.55 -4.76 -4.96 X(mm) 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 V0(v) -5.12 -5.27 -5.41 -5.53 -5.64 -5.74 -5.83 -5.91 -5.98 00.511.522.533.5-6-5.5-5-4.5-4-3.5-3-2.5电 涡 流 传 感 器 电 压 位 移 曲 线 —铜 片电 压 /V位 移 /m m 2.22.42.62.833.23.43.6-6-5.95-5.9-5.85-5.8-5.75-5.7-5.65-5.6-5.55-5.5电 涡 流 传 感 器 电 压 位 移 拟 合 曲 线 —铜 片 电 压 /V位 移 /m m实 际 测 量拟 合 曲 线 其线性工作区为2.4——3.4，对该段利用polyfit 进行函数拟合，可得 V = -0.4500X -4.4667 3.铝片 X(mm) 0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1....
