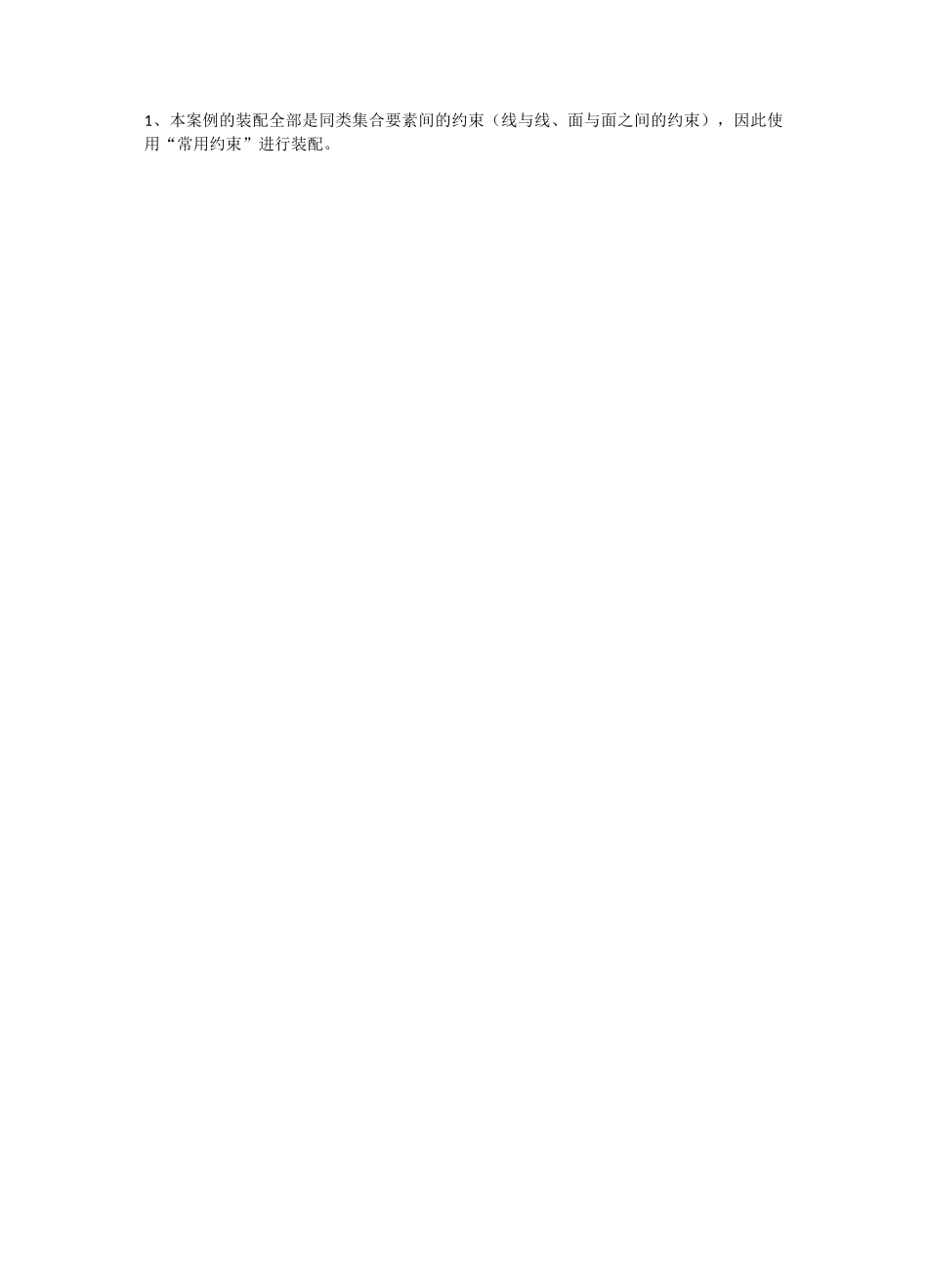

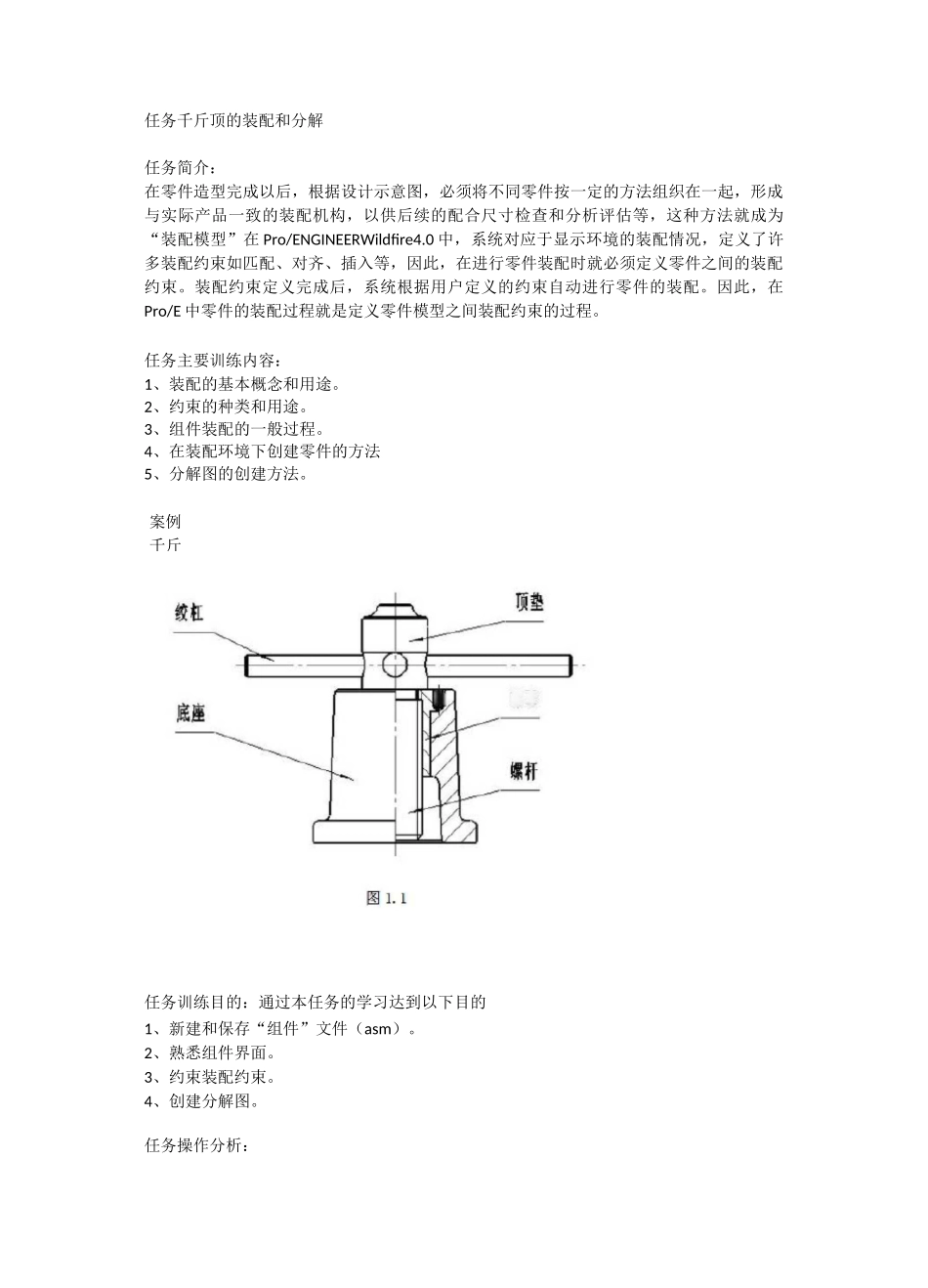

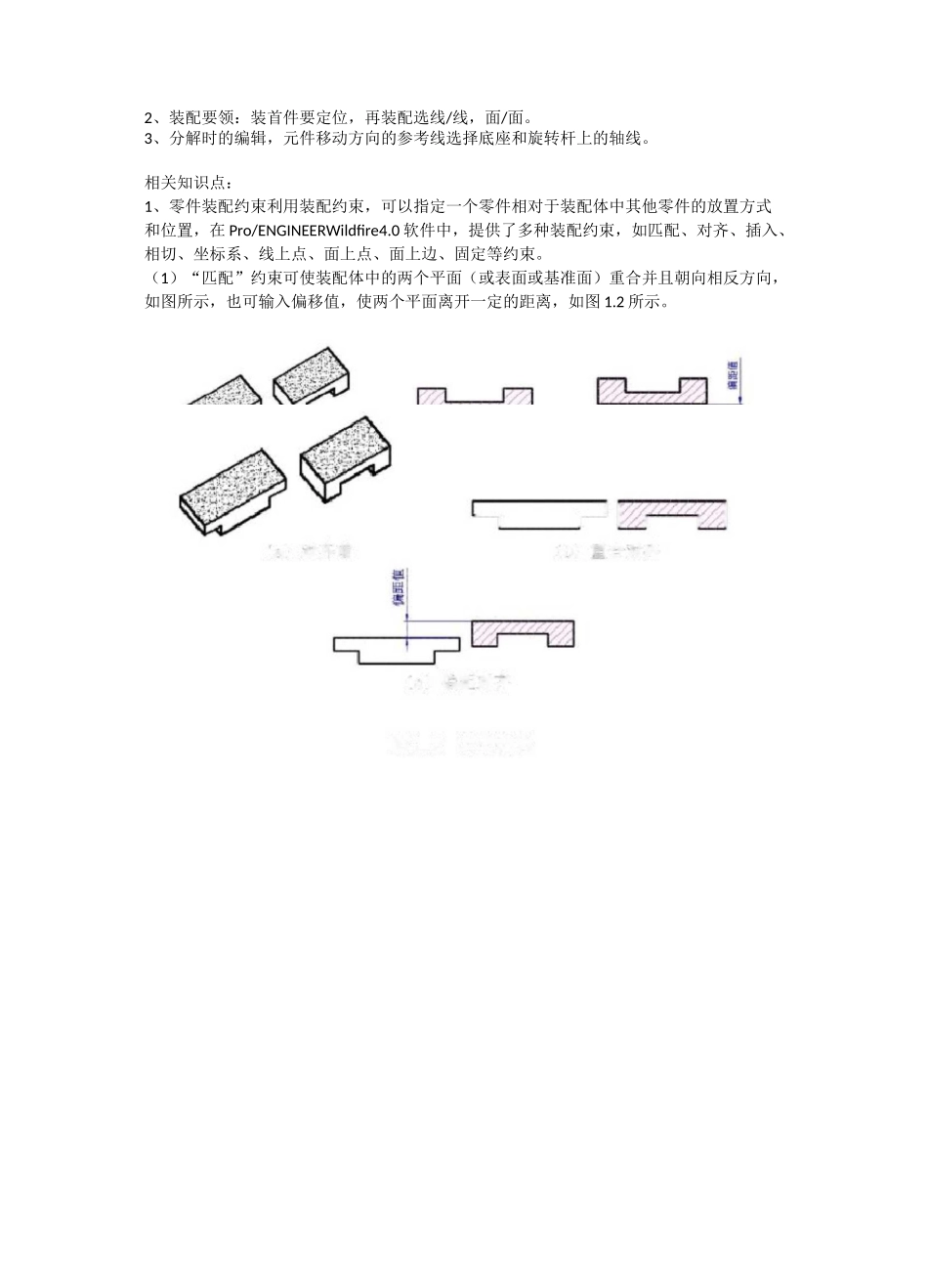

案例千斤醮1任务千斤顶的装配和分解任务简介：在零件造型完成以后，根据设计示意图，必须将不同零件按一定的方法组织在一起，形成与实际产品一致的装配机构，以供后续的配合尺寸检查和分析评估等，这种方法就成为“装配模型”在 Pro/ENGINEERWildfire4.0 中，系统对应于显示环境的装配情况，定义了许多装配约束如匹配、对齐、插入等，因此，在进行零件装配时就必须定义零件之间的装配约束。装配约束定义完成后，系统根据用户定义的约束自动进行零件的装配。因此，在Pro/E 中零件的装配过程就是定义零件模型之间装配约束的过程。任务主要训练内容：1、装配的基本概念和用途。2、约束的种类和用途。3、组件装配的一般过程。4、在装配环境下创建零件的方法5、分解图的创建方法。任务训练目的：通过本任务的学习达到以下目的1、新建和保存“组件”文件（asm）。2、熟悉组件界面。3、约束装配约束。4、创建分解图。任务操作分析：1、本案例的装配全部是同类集合要素间的约束（线与线、面与面之间的约束），因此使用“常用约束”进行装配。（2）“对齐”约束可使装配体中的两个平面（或表面或基准面）重合并且朝向相同方向，如图所示，也可输入偏移值，使两个平面离开一定的距离，如图 1.3 所示。对齐约束还可以使两个轴线同轴，或者使两个点重合，或者使两条边对齐等。图 1...3：'对齐约Cc）偏距对I 帕对齐前—I r 3liII(b)車合村齐（3）“插入”约束将一个旋转曲面插入到另一个旋转面中，且是他们各自的轴线同轴。一般来说，插入约束可以使用对齐约束来代替，不过在旋转曲面的轴线选取无效或不方便时可以使用这个约束。插入约束主要用于孔和轴之间的装配，如图 1.4 所示。Cc）偏拒匹°（b）重合匹配图 1..2 匹配约2、装配要领：装首件要定位，再装配选线/线，面/面。3、分解时的编辑，元件移动方向的参考线选择底座和旋转杆上的轴线。相关知识点：1、零件装配约束利用装配约束，可以指定一个零件相对于装配体中其他零件的放置方式和位置，在 Pro/ENGINEERWildfire4.0 软件中，提供了多种装配约束，如匹配、对齐、插入、相切、坐标系、线上点、面上点、面上边、固定等约束。（1）“匹配”约束可使装配体中的两个平面（或表面或基准面）重合并且朝向相反方向，如图所示，也可输入偏移值，使两个平面离开一定的距离，如图 1.2 所示。单击新建按钮，弹出“新建”对话框，在“类型”选项中选择“组件”模式，选中“子类型”选项组中的“设...
