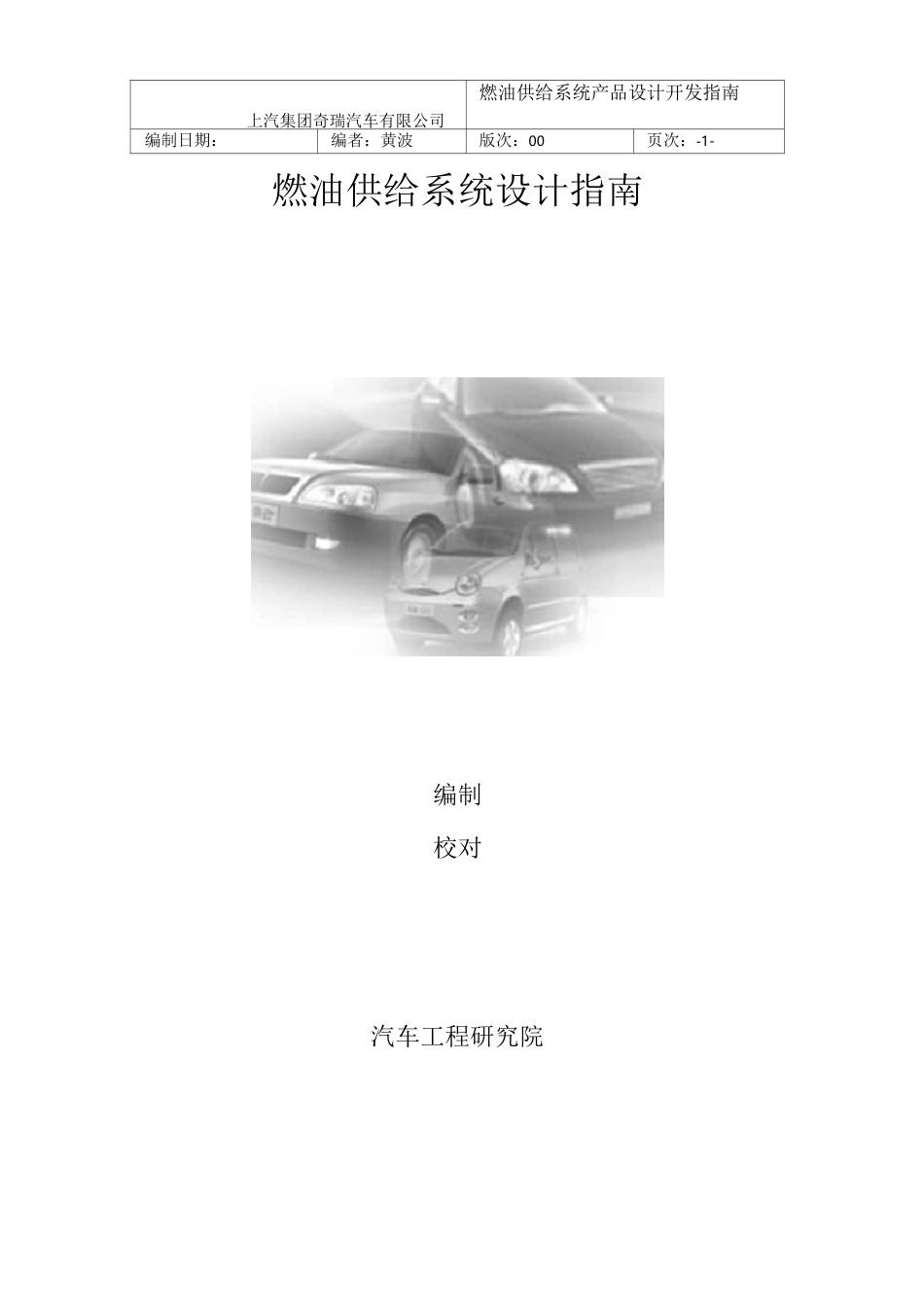

燃油供给系统设计指南

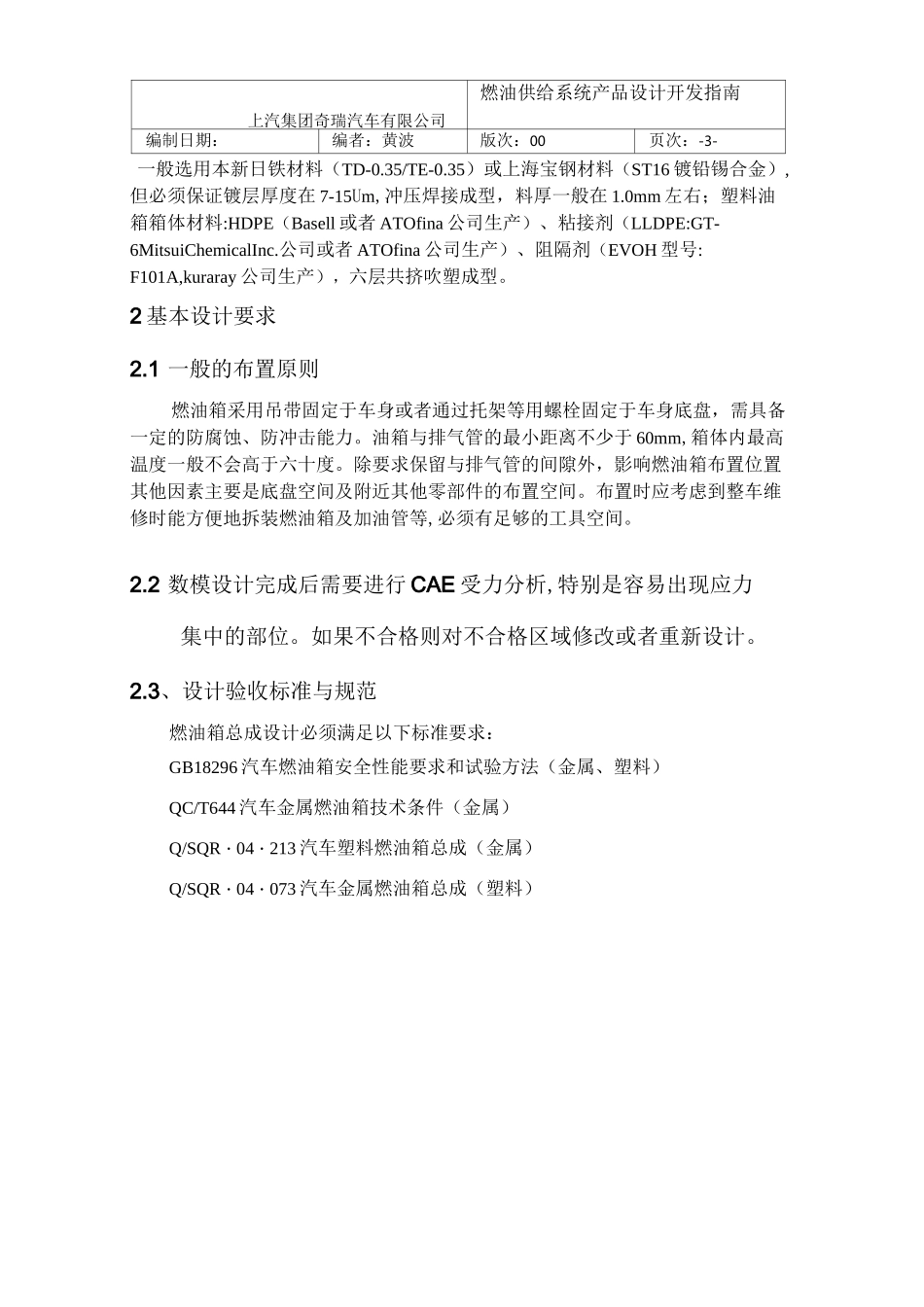

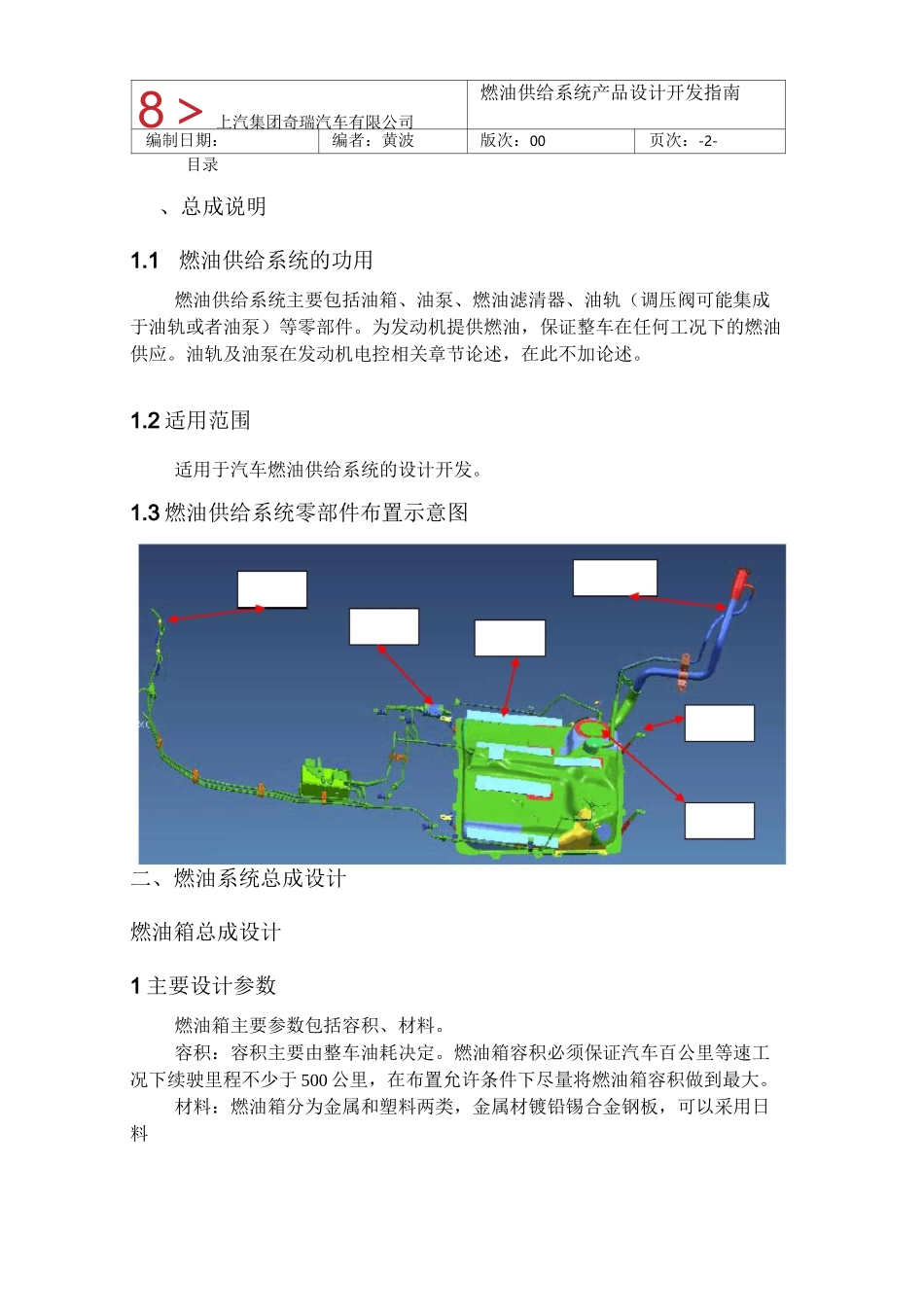

上汽集团奇瑞汽车有限公司燃油供给系统产品设计开发指南编制日期：编者：黄波版次：00页次：-1-燃油供给系统设计指南编制校对汽车工程研究院吊加油油油油油8＞上汽集团奇瑞汽车有限公司燃油供给系统产品设计开发指南编制日期：编者：黄波版次：00页次：-2-目录、总成说明1.1燃油供给系统的功用燃油供给系统主要包括油箱、油泵、燃油滤清器、油轨（调压阀可能集成于油轨或者油泵）等零部件。为发动机提供燃油，保证整车在任何工况下的燃油供应。油轨及油泵在发动机电控相关章节论述，在此不加论述。1.2 适用范围适用于汽车燃油供给系统的设计开发。1.3 燃油供给系统零部件布置示意图二、燃油系统总成设计燃油箱总成设计1 主要设计参数燃油箱主要参数包括容积、材料。容积：容积主要由整车油耗决定。燃油箱容积必须保证汽车百公里等速工况下续驶里程不少于 500 公里，在布置允许条件下尽量将燃油箱容积做到最大。材料：燃油箱分为金属和塑料两类，金属材镀铅锡合金钢板，可以采用日料上汽集团奇瑞汽车有限公司燃油供给系统产品设计开发指南编制日期：编者：黄波版次：00页次：-3-一般选用本新日铁材料（TD-0.35/TE-0.35）或上海宝钢材料（ST16 镀铅锡合金）,但必须保证镀层厚度在 7-15Um,冲压焊接成型，料厚一般在 1.0mm 左右；塑料油箱箱体材料:HDPE（Basell 或者 ATOfina 公司生产）、粘接剂（LLDPE:GT-6MitsuiChemicalInc.公司或者 ATOfina 公司生产）、阻隔剂（EVOH 型号:F101A,kuraray 公司生产），六层共挤吹塑成型。2 基本设计要求2.1 一般的布置原则燃油箱采用吊带固定于车身或者通过托架等用螺栓固定于车身底盘，需具备一定的防腐蚀、防冲击能力。油箱与排气管的最小距离不少于 60mm,箱体内最高温度一般不会高于六十度。除要求保留与排气管的间隙外，影响燃油箱布置位置其他因素主要是底盘空间及附近其他零部件的布置空间。布置时应考虑到整车维修时能方便地拆装燃油箱及加油管等,必须有足够的工具空间。2.2 数模设计完成后需要进行 CAE 受力分析,特别是容易出现应力集中的部位。如果不合格则对不合格区域修改或者重新设计。2.3、设计验收标准与规范燃油箱总成设计必须满足以下标准要求：GB18296 汽车燃油箱安全性能要求和试验方法（金属、塑料）QC/T644 汽车金属燃油箱技术条件（金属）Q/SQR・04・213 汽车塑料燃油箱总成（金属）Q/SQR・04・073 汽车金属燃油箱总成（塑料）吊油箱6＞上汽集团奇瑞汽车有限公司燃...
