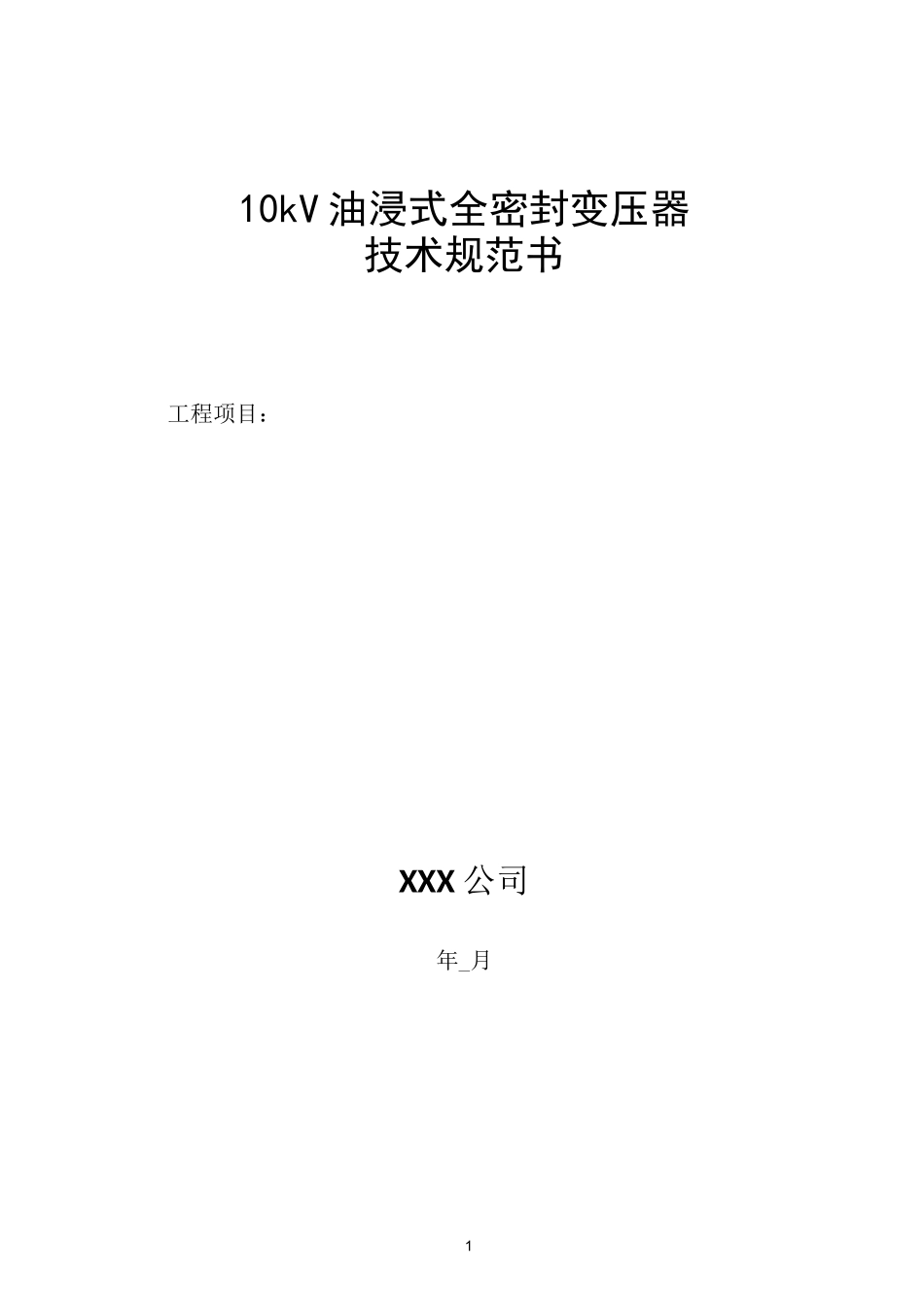

10kV全密封油浸变压器技术规范书

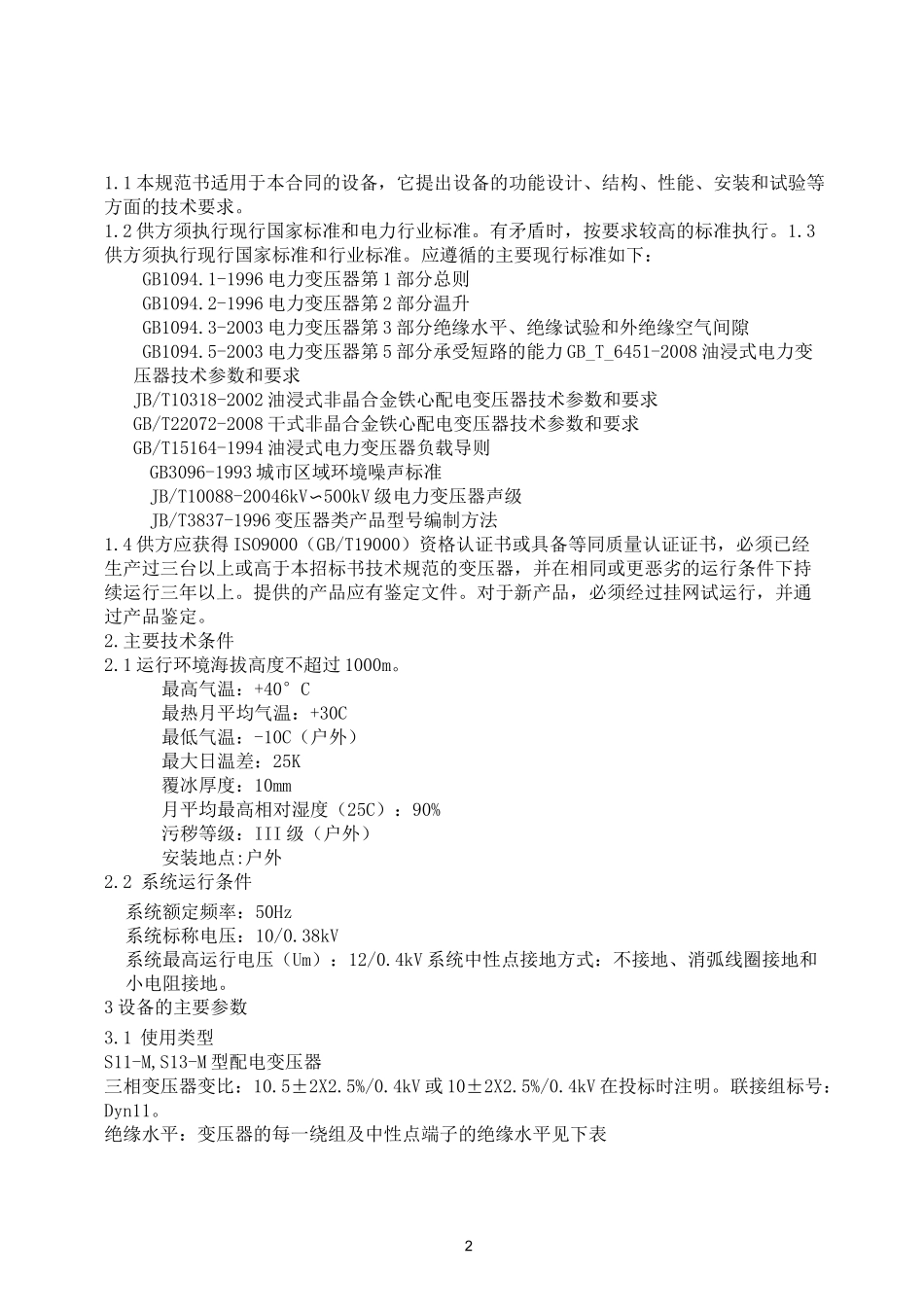

110kV 油浸式全密封变压器技术规范书工程项目：XXX 公司年_月21.1 本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 供方须执行现行国家标准和电力行业标准。有矛盾时，按要求较高的标准执行。1.3供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下：GB1094.1-1996 电力变压器第 1 部分总则GB1094.2-1996 电力变压器第 2 部分温升GB1094.3-2003 电力变压器第 3 部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第 5 部分承受短路的能力 GB_T_6451-2008 油浸式电力变压器技术参数和要求JB/T10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求GB/T22072-2008 干式非晶合金铁心配电变压器技术参数和要求GB/T15164-1994 油浸式电力变压器负载导则GB3096-1993 城市区域环境噪声标准JB/T10088-20046kV〜500kV 级电力变压器声级JB/T3837-1996 变压器类产品型号编制方法1.4 供方应获得 ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的变压器，并在相同或更恶劣的运行条件下持续运行三年以上。提供的产品应有鉴定文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。2.主要技术条件2.1 运行环境海拔高度不超过 1000m。最高气温：+40°C最热月平均气温：+30C最低气温：-10C（户外）最大日温差：25K覆冰厚度：10mm月平均最高相对湿度（25C）：90%污秽等级：III 级（户外）安装地点:户外2.2 系统运行条件系统额定频率：50Hz系统标称电压：10/0.38kV系统最高运行电压（Um）：12/0.4kV 系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。3 设备的主要参数3.1 使用类型S11-M,S13-M 型配电变压器三相变压器变比：10.5±2X2.5%/0.4kV 或 10±2X2.5%/0.4kV 在投标时注明。联接组标号：Dyn11。绝缘水平：变压器的每一绕组及中性点端子的绝缘水平见下表3绕组电压等级（kV）额定短时工频耐受电压（有效值）kV额定雷电冲击耐受电压（峰值）kV全波截波103575850.45一一套管的类型：纯瓷套管，在干、湿条件下应能承受下表规定额定电压 kV额定短时工频耐受电压（有效值）kV额定雷电冲击耐受电压（峰值）kV内绝缘外绝缘全波截波1037307585注:雷电截波冲击耐受电压试验仅在有要求时进行。3.2 性能要求（1）空、负载损耗:详见附件 1（2）温升限值变压器在连续额定容量稳态下的温升...
