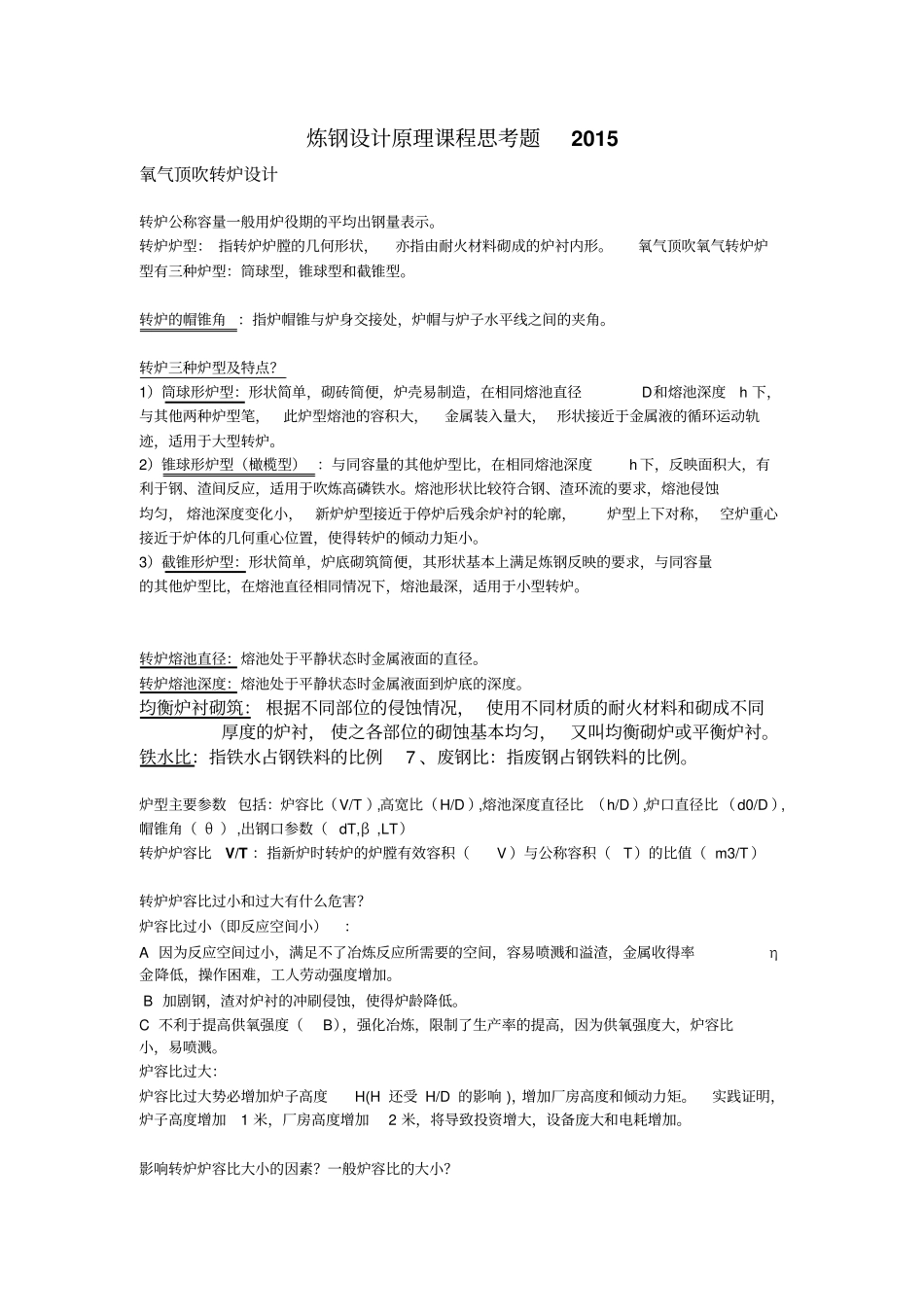

炼钢设计原理课程思考题2015 氧气顶吹转炉设计转炉公称容量一般用炉役期的平均出钢量表示。转炉炉型： 指转炉炉膛的几何形状，亦指由耐火材料砌成的炉衬内形。氧气顶吹氧气转炉炉型有三种炉型：筒球型，锥球型和截锥型。转炉的帽锥角 ：指炉帽锥与炉身交接处，炉帽与炉子水平线之间的夹角。转炉三种炉型及特点？1）筒球形炉型：形状简单，砌砖简便，炉壳易制造，在相同熔池直径D和熔池深度h 下，与其他两种炉型笔，此炉型熔池的容积大，金属装入量大， 形状接近于金属液的循环运动轨迹，适用于大型转炉。2）锥球形炉型（橄榄型） ：与同容量的其他炉型比，在相同熔池深度h 下，反映面积大，有利于钢、渣间反应，适用于吹炼高磷铁水。熔池形状比较符合钢、渣环流的要求，熔池侵蚀均匀， 熔池深度变化小，新炉炉型接近于停炉后残余炉衬的轮廓，炉型上下对称， 空炉重心接近于炉体的几何重心位置，使得转炉的倾动力矩小。3）截锥形炉型：形状简单，炉底砌筑简便，其形状基本上满足炼钢反映的要求，与同容量的其他炉型比，在熔池直径相同情况下，熔池最深，适用于小型转炉。转炉熔池直径：熔池处于平静状态时金属液面的直径。转炉熔池深度：熔池处于平静状态时金属液面到炉底的深度。均衡炉衬砌筑： 根据不同部位的侵蚀情况， 使用不同材质的耐火材料和砌成不同厚度的炉衬， 使之各部位的砌蚀基本均匀， 又叫均衡砌炉或平衡炉衬。铁水比：指铁水占钢铁料的比例 7 、废钢比：指废钢占钢铁料的比例。炉型主要参数 包括：炉容比（V/T ）,高宽比（H/D ）,熔池深度直径比 （h/D ）,炉口直径比 （d0/D ）,帽锥角（ θ ）,出钢口参数（ dT,β ,LT）转炉炉容比V/T ：指新炉时转炉的炉膛有效容积（V ）与公称容积（T）的比值（ m3/T ）转炉炉容比过小和过大有什么危害？炉容比过小（即反应空间小）：A 因为反应空间过小，满足不了冶炼反应所需要的空间，容易喷溅和溢渣，金属收得率η金降低，操作困难，工人劳动强度增加。 B 加剧钢，渣对炉衬的冲刷侵蚀，使得炉龄降低。C 不利于提高供氧强度（B），强化冶炼，限制了生产率的提高，因为供氧强度大，炉容比小，易喷溅。炉容比过大：炉容比过大势必增加炉子高度H(H 还受 H/D 的影响 )，增加厂房高度和倾动力矩。实践证明，炉子高度增加1 米，厂房高度增加2 米，将导致投资增大，设备庞大和电耗增加。影响转炉炉容比大小的因素？一般炉容比的大小？（1）炉子吨位本身的影...
