烟台福兴家园住宅楼采暖及室内给排水系统设计方案

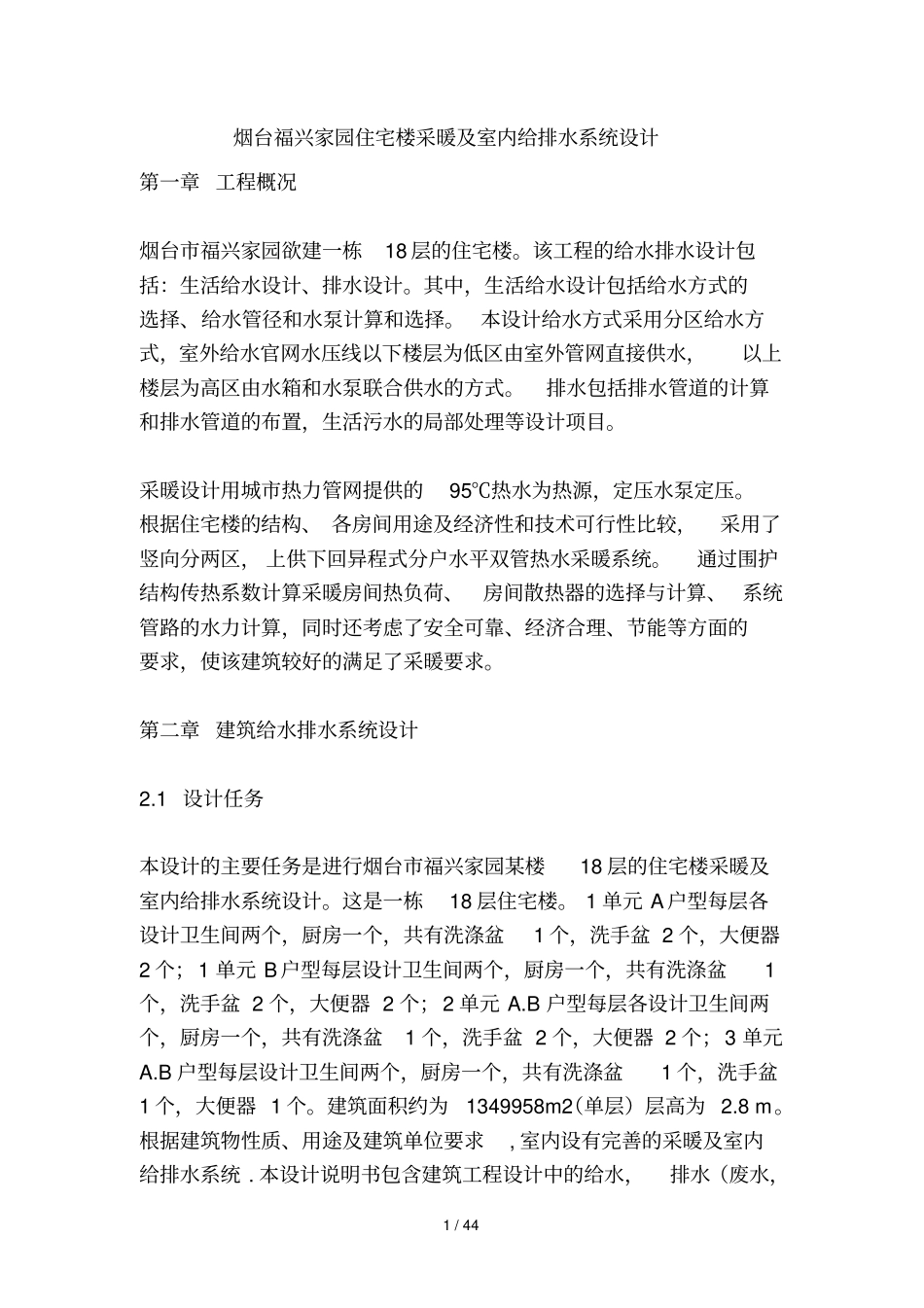

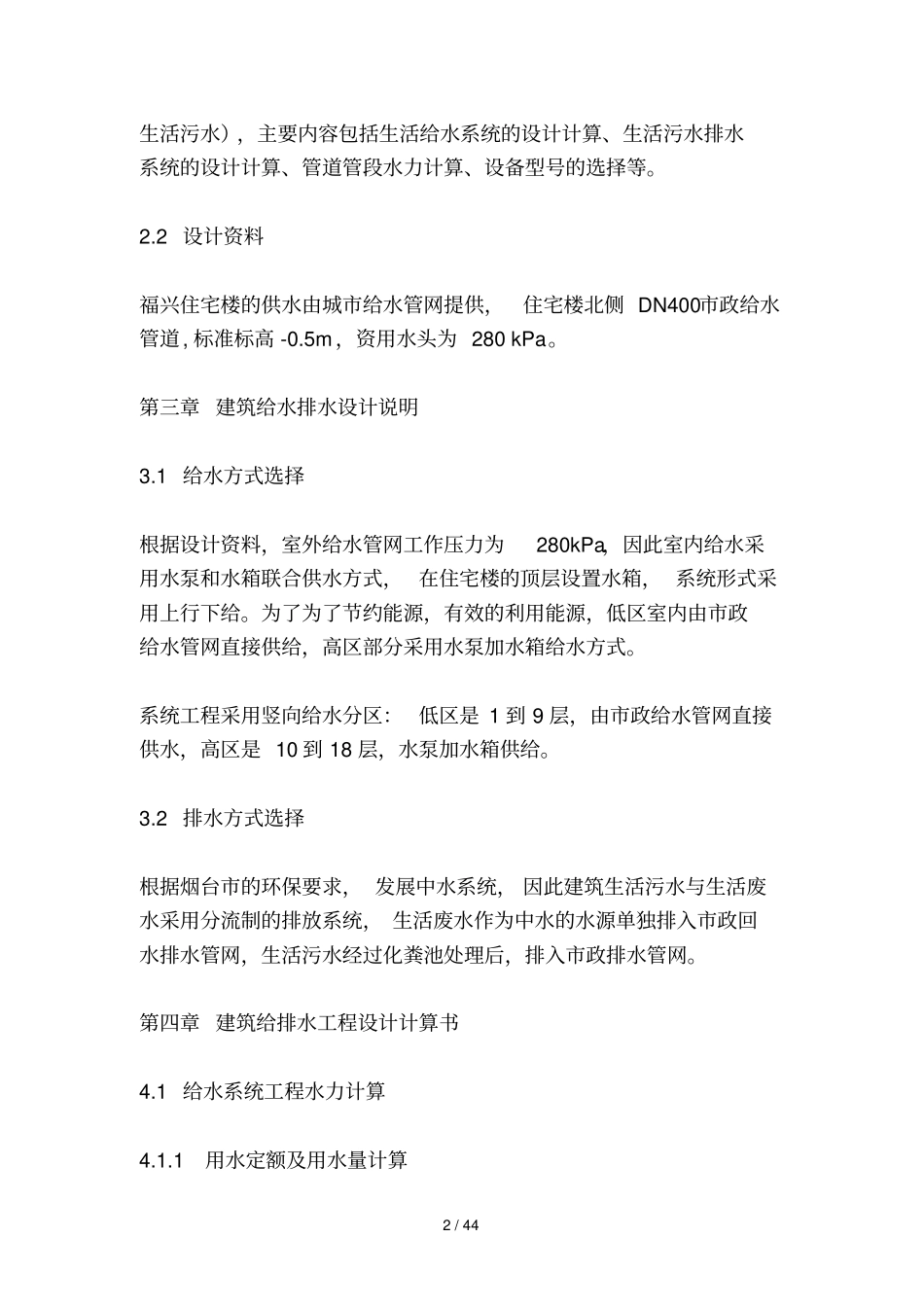

1 / 44 烟台福兴家园住宅楼采暖及室内给排水系统设计第一章 工程概况烟台市福兴家园欲建一栋18 层的住宅楼。该工程的给水排水设计包括：生活给水设计、排水设计。其中，生活给水设计包括给水方式的选择、给水管径和水泵计算和选择。 本设计给水方式采用分区给水方式，室外给水官网水压线以下楼层为低区由室外管网直接供水，以上楼层为高区由水箱和水泵联合供水的方式。排水包括排水管道的计算和排水管道的布置，生活污水的局部处理等设计项目。采暖设计用城市热力管网提供的95℃热水为热源，定压水泵定压。根据住宅楼的结构、 各房间用途及经济性和技术可行性比较，采用了竖向分两区， 上供下回异程式分户水平双管热水采暖系统。通过围护结构传热系数计算采暖房间热负荷、房间散热器的选择与计算、 系统管路的水力计算，同时还考虑了安全可靠、经济合理、节能等方面的要求，使该建筑较好的满足了采暖要求。第二章 建筑给水排水系统设计2.1 设计任务本设计的主要任务是进行烟台市福兴家园某楼18 层的住宅楼采暖及室内给排水系统设计。这是一栋18 层住宅楼。 1 单元 A户型每层各设计卫生间两个，厨房一个，共有洗涤盆1 个，洗手盆 2 个，大便器2 个；1 单元 B户型每层设计卫生间两个，厨房一个，共有洗涤盆1个，洗手盆 2 个，大便器 2 个；2 单元 A.B 户型每层各设计卫生间两个，厨房一个，共有洗涤盆1 个，洗手盆 2 个，大便器 2 个；3 单元A.B 户型每层设计卫生间两个，厨房一个，共有洗涤盆1 个，洗手盆1 个，大便器 1 个。建筑面积约为1349958m2（单层）层高为 2.8 m。根据建筑物性质、用途及建筑单位要求, 室内设有完善的采暖及室内给排水系统 . 本设计说明书包含建筑工程设计中的给水，排水（废水，2 / 44 生活污水），主要内容包括生活给水系统的设计计算、生活污水排水系统的设计计算、管道管段水力计算、设备型号的选择等。2.2 设计资料福兴住宅楼的供水由城市给水管网提供，住宅楼北侧 DN400市政给水管道, 标准标高 -0.5m ，资用水头为 280 kPa。第三章 建筑给水排水设计说明3.1 给水方式选择根据设计资料，室外给水管网工作压力为280kPa，因此室内给水采用水泵和水箱联合供水方式， 在住宅楼的顶层设置水箱， 系统形式采用上行下给。为了为了节约能源，有效的利用能源，低区室内由市政给水管网直接供给，高区部分采用水泵加水箱给水方式。系统工程采用竖向给水分区： 低区是...
