烟囱避雷针安装

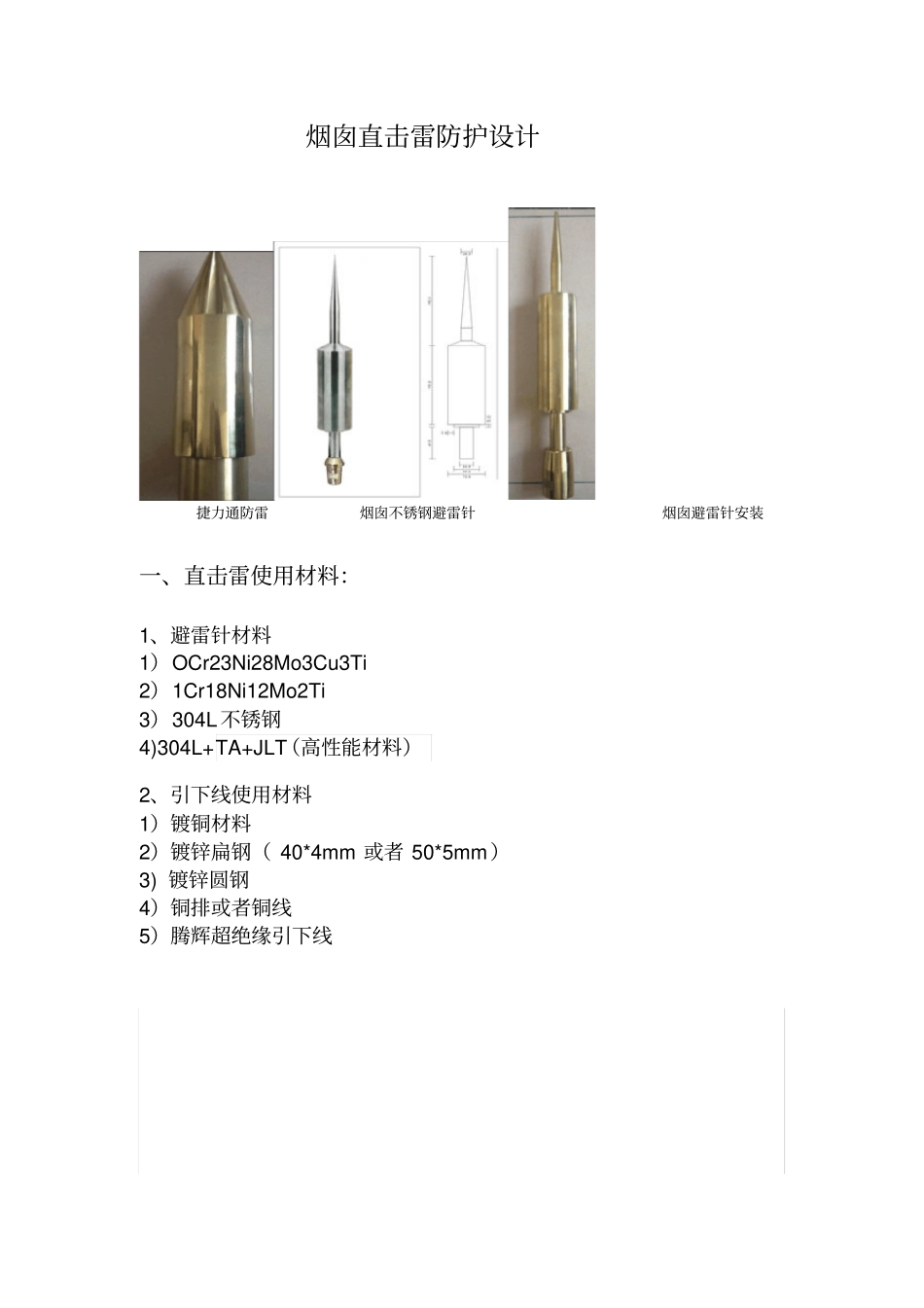

烟囱直击雷防护设计捷力通防雷烟囱不锈钢避雷针烟囱避雷针安装一、直击雷使用材料：1、避雷针材料1）OCr23Ni28Mo3Cu3Ti 2）1Cr18Ni12Mo2Ti 3）304L 不锈钢4)304L+TA+JLT（高性能材料）2、引下线使用材料1）镀铜材料2）镀锌扁钢（ 40*4mm 或者 50*5mm）3) 镀锌圆钢4）铜排或者铜线5）腾辉超绝缘引下线三、具体安装图纸：山西捷力通防雷公司提供资料：bileita.cn 四、防雷接地设计标准及规范（GB50057-2010）《建筑物防雷设计规范》（GB50343-2012）《建筑物电子信息系统防雷技术规范》（GB50169-2010）《电气装置安装工程接地装置施工及验收规范》 ( 99D501-1) 《国家建筑标准设计图集（防雷与接地安装）》五、降低接地电阻分析防雷接地对技术要求比较高。一般用于风力发电、钻井、烟囱、石油、通讯、部队、铁路、桥梁等特殊场合。接地施工分为以下几个方面： 1 ）根据实际现场情况，测试土壤或砂石土壤电阻率。 2 ）测试土壤的腐蚀度、考虑地区的气象环境如：干旱少雨、冰冻深度、雷雨季节。 3 ）根据环境选择施工工具、材料并制定挖掘方案，一般采用深井、环形、 L 型接地较多。 4 ）选择接地材料。主要考虑：对环境的污染、使用寿命、施工难度、运输、造价成本等。从施工难易度分析： 1、高风沙高腐蚀高地阻材料使用：烧制接地模块+锌包钢或绝缘线缆 +高纯石墨降阻剂 +阴极接地材料 +石墨线缆导线 +热焊接（此套餐优点：使用寿命长、容易降低接地电阻。缺点：造价高、材料市场少，一般厂家生产模块为压制模块） 2 、高地阻石块地区使用材料：离子接地棒+镀铜绞线 +镀锌管 +石墨降阻剂 +普通接地模块（优点：导电性能好、使用寿命长。缺点：施工难度大、造价高）3、砂质土壤高地阻环境使用材料：A：烧制接地模块 +高纯降阻剂 +镀铜或镀锌材料连接。 B: 深井铜包钢+离子接地棒 +高纯降阻剂结合。 4 、红土泥土或电阻率低的环境下：镀锌、镀铜、烧制模块都可以使用，效果好。国内优秀防雷接地材料或施工品牌：扬博防雷、万佳防雷、腾辉智能防雷、捷力通防雷七、烟囱接地材料与施工1、垂直接地体材料垂直接地体可采用烧制型YBD-01T 膨胀石墨接地体、铜包钢接地棒、铜材、热镀锌钢材（钢管、圆钢、角钢、扁钢）、离子接地棒、锌包钢或其它新型接地材料。2、水平接地体材料水平接地体一般采用纯铜线、镀铜线、热镀锌扁钢、锌包钢等。3、接地材料有以下要求：a、采用热镀锌钢管时，钢管壁厚不小于3.5m; b、采用...
