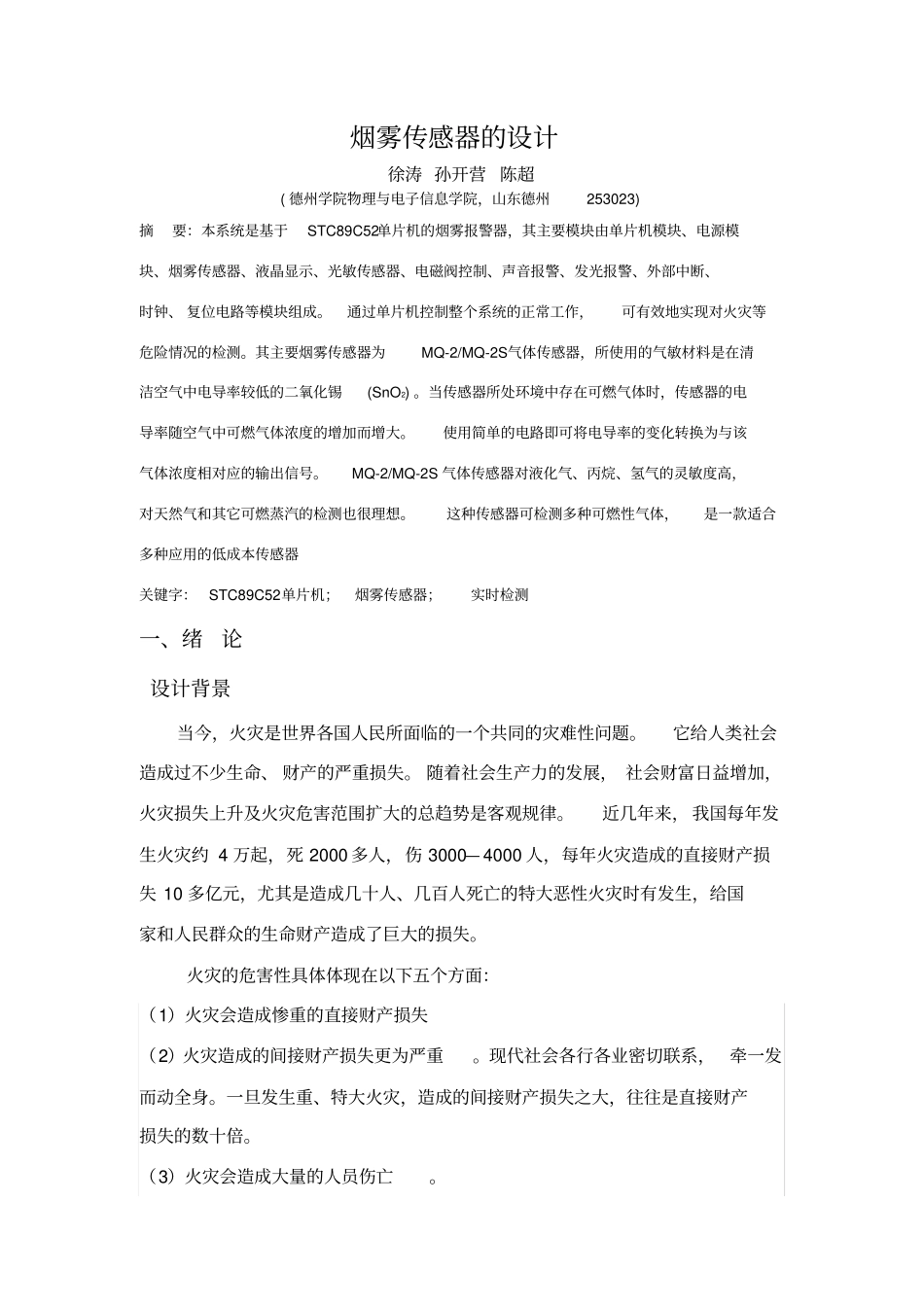

烟雾传感器的设计徐涛 孙开营 陈超( 德州学院物理与电子信息学院，山东德州253023) 摘要：本系统是基于STC89C52单片机的烟雾报警器，其主要模块由单片机模块、电源模块、烟雾传感器、液晶显示、光敏传感器、电磁阀控制、声音报警、发光报警、外部中断、时钟、 复位电路等模块组成。通过单片机控制整个系统的正常工作，可有效地实现对火灾等危险情况的检测。其主要烟雾传感器为MQ-2/MQ-2S气体传感器，所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2) 。当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。MQ-2/MQ-2S 气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器关键字： STC89C52单片机；烟雾传感器；实时检测一、绪论设计背景当今，火灾是世界各国人民所面临的一个共同的灾难性问题。它给人类社会造成过不少生命、 财产的严重损失。 随着社会生产力的发展， 社会财富日益增加，火灾损失上升及火灾危害范围扩大的总趋势是客观规律。近几年来， 我国每年发生火灾约 4 万起，死 2000 多人，伤 3000— 4000 人，每年火灾造成的直接财产损失 10 多亿元，尤其是造成几十人、几百人死亡的特大恶性火灾时有发生，给国家和人民群众的生命财产造成了巨大的损失。火灾的危害性具体体现在以下五个方面：（1）火灾会造成惨重的直接财产损失（2）火灾造成的间接财产损失更为严重。现代社会各行各业密切联系，牵一发而动全身。一旦发生重、特大火灾，造成的间接财产损失之大，往往是直接财产损失的数十倍。（3）火灾会造成大量的人员伤亡。（4）火灾会造成生态平衡的破坏，据资料统计，我国年均森林火灾毁林面积达100 万公顷（我国森林覆盖率仅为13%，日本 60%），森林大面积减少，造成洪水泛滥。（5）火灾会造成不良的社会政治影响。然而很多火灾都是由于发现不及时导致了严重的后果，及早发现隐患对于后期的救灾具有至关重要的作用。 于是烟雾传感器就应运而生了， 而烟雾传感器以其独特的优势， 在火灾报警和有害气体检测起到了至关重要的作用。而基于烟雾传感器的火灾报警器也就顺应时代的要求产生了，他克服了很多的不确定性， 大大减小了误报率，在实际生活中有很大的应用价值。设计目的为了能切实...
