烤箱温度控制系统设计

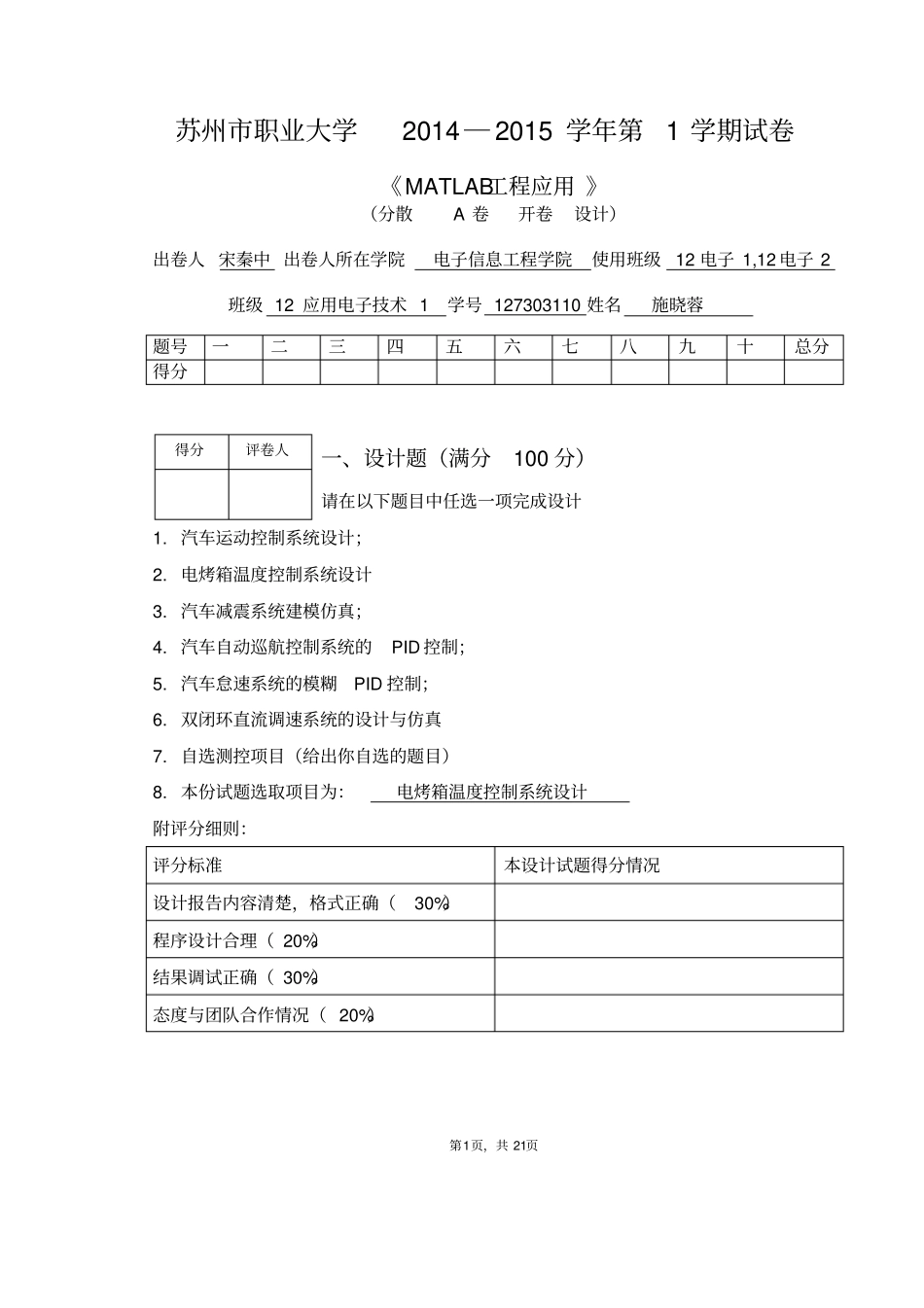

苏州市职业大学2014─ 2015 学年第1 学期试卷《MATLAB工程应用 》（分散A 卷开卷设计）出卷人 宋秦中 出卷人所在学院电子信息工程学院使用班级12 电子 1,12 电子 2 班级 12 应用电子技术 1 学号 127303110 姓名施晓蓉第1页，共 21页题号一二三四五六七八九十总分得分得分评卷人一、设计题（满分100 分）请在以下题目中任选一项完成设计1. 汽车运动控制系统设计；2. 电烤箱温度控制系统设计3. 汽车减震系统建模仿真；4. 汽车自动巡航控制系统的PID 控制；5. 汽车怠速系统的模糊PID 控制；6. 双闭环直流调速系统的设计与仿真7. 自选测控项目（给出你自选的题目）8. 本份试题选取项目为：电烤箱温度控制系统设计附评分细则：评分标准本设计试题得分情况设计报告内容清楚，格式正确（30%）程序设计合理（ 20%）结果调试正确（ 30%）态度与团队合作情况（ 20%）第2页，共 21页《MATLAB工程应用》期末考试设计报告第一章概述(3) 将此次设计过程中完成的PID 控制器应用的相关的实例中，体现其控制功能（初步计划为温度控制器）本次课题的主要内容是通过对理论知识的学习和理解的基础上，自行设计一个基于MA TLAB技术的 PID 控制器设计， 并能最终将其应用于一项具体的控制过程中。以下为此次课题的主要内容：(1) 完成 PID 控制系统及PID 调节部分的设计其中包含系统辨识、系统特性图、系统辨识方法的设计和选择。(2) PID 最佳调整法与系统仿真其中包含 PID 参数整过程，需要用到的相关方法有：b.针对有转移函数的PID 调整方法主要有系统辨识法以及波德图法及根轨迹法。第3页，共 21页第二章调试测试2.1 进度安排和采取的主要措施：2、打印以及答辩工作地准备。2.2 被控对象及控制策略2.2.1 被控对象本文的被控对象为某公司生产的型号为CK-8 的电烤箱，其工作频率为50HZ，总功率为600W，工作范围为室温20℃-250℃。设计目的是要对它的温度进行控制，达到调节时间短、超调量为零且稳态误差在±1℃内的技术要求。在工业生产过程中，控制对象各种各样。理论分析和实验结果表明:电加热装置是一个具有自平衡能力的对象，可用二阶系统纯滞后环节来描述。然而，对于二阶不振荡系统， 通过参数辨识可以降为一阶模型。因而一般可用一阶惯性滞后环节来描述温控对象的数学模型。所以， 电烤箱模型的传递函数为：前期： 1、对于 MA TLAB 的使用方法进行系统的学习和并熟练运用MA TLAB 的运行环境， 争...
