热工技能竞赛理论测试试卷L--答案

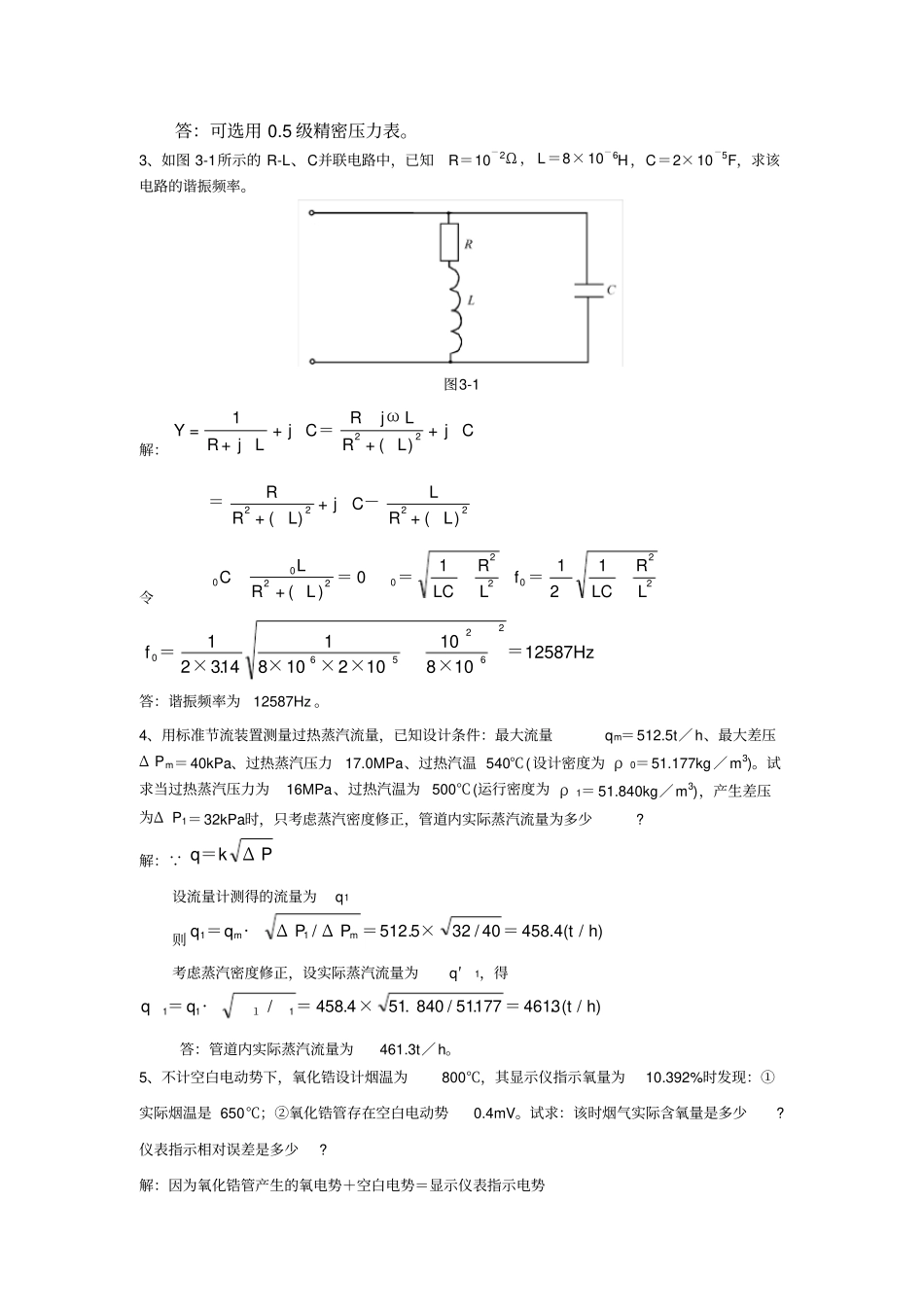

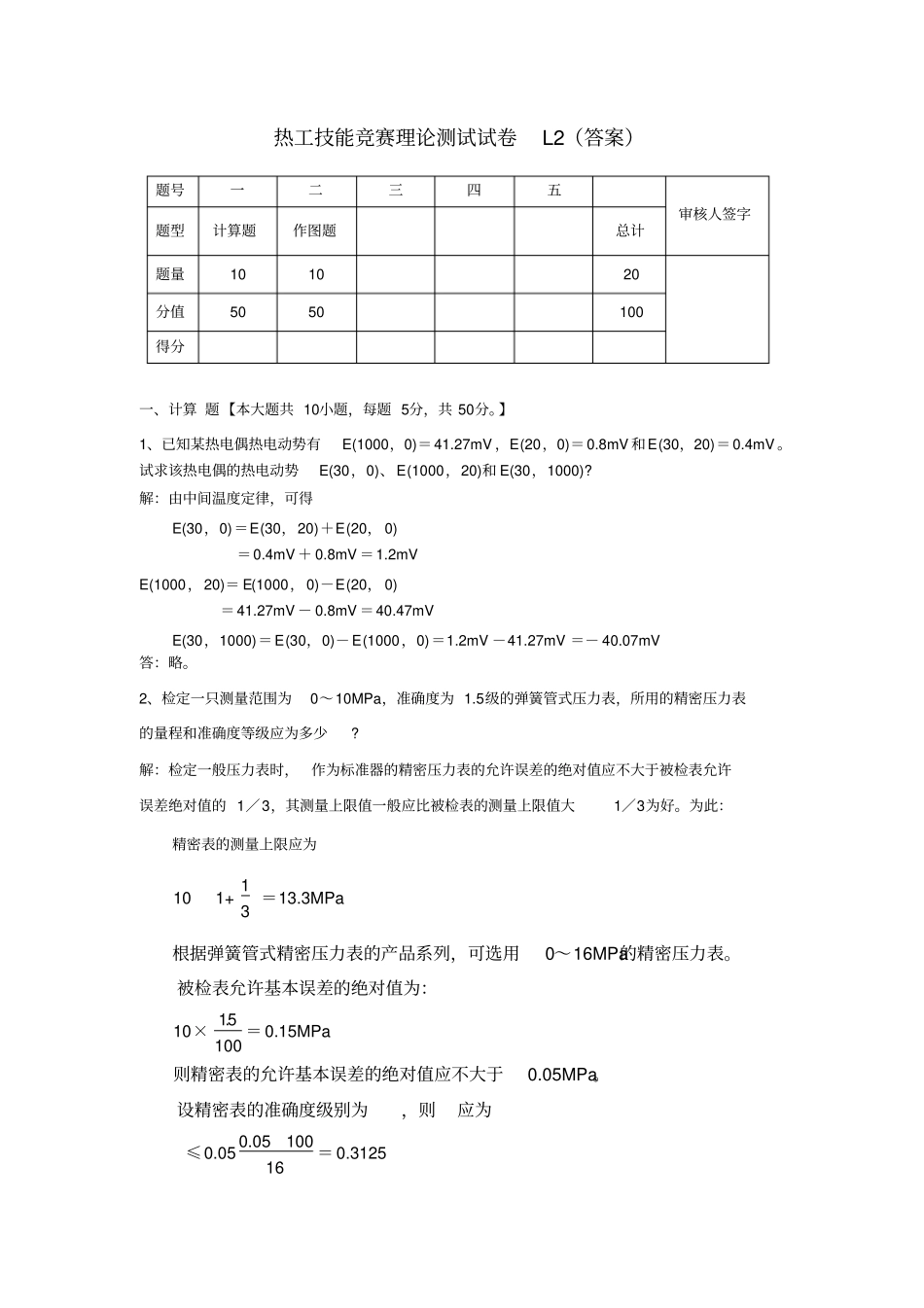

热工技能竞赛理论测试试卷L2（答案）题号一二三四五审核人签字题型计算题作图题总计题量101020 分值50 50 100 得分一、计算 题【本大题共 10小题，每题 5分，共 50分。】1、已知某热电偶热电动势有E(1000，0)＝41.27mV ，E(20，0)＝0.8mV 和E(30，20)＝0.4mV 。试求该热电偶的热电动势E(30，0)、E(1000，20)和 E(30，1000)? 解：由中间温度定律，可得E(30，0)＝E(30，20)＋E(20， 0) ＝0.4mV ＋ 0.8mV ＝1.2mV E(1000，20)＝ E(1000，0)－E(20， 0) ＝41.27mV － 0.8mV ＝40.47mV E(30，1000)＝E(30，0)－E(1000，0)＝1.2mV －41.27mV ＝－ 40.07mV 答：略。2、检定一只测量范围为0～10MPa，准确度为 1.5级的弹簧管式压力表，所用的精密压力表的量程和准确度等级应为多少? 解：检定一般压力表时，作为标准器的精密压力表的允许误差的绝对值应不大于被检表允许误差绝对值的 1／3，其测量上限值一般应比被检表的测量上限值大1／3为好。为此：精密表的测量上限应为101+ 1313.3MPa＝根据弹簧管式精密压力表的产品系列，可选用0～16MPa的精密压力表。被检表允许基本误差的绝对值为：100.15MPa×＝15100.则精密表的允许基本误差的绝对值应不大于0.05MPa。设精密表的准确度级别为，则应为≤＝0.05 0.050.312510016答：可选用 0.5 级精密压力表。3、如图 3-1所示的 R-L、C并联电路中，已知R＝10－2Ω ， L＝8×10－6H，C＝2×10－5F，求该电路的谐振频率。图3-1 解：YRCRLRLC=+ jL+ jj+ ()+ j122＝ω＝－RRLCLRL2 + ()+ j+ ()222令002202202201121CLRLLCRLfLCRL+ ()＝＝＝f 0652621231418102101081012587Hz＝××× ××＝.答：谐振频率为12587Hz 。4、用标准节流装置测量过热蒸汽流量，已知设计条件：最大流量qm＝512.5t／h、最大差压Δ Pm＝40kPa、过热蒸汽压力17.0MPa、过热汽温 540℃(设计密度为 ρ 0＝51.177kg ／m3)。试求当过热蒸汽压力为16MPa、过热汽温为 500℃(运行密度为 ρ 1＝ 51.840kg／m3)，产生差压为Δ P1＝32kPa时，只考虑蒸汽密度修正，管道内实际蒸汽流量为多少? 解： qkP＝Δ设流量计测得的流量为q1则 qqPP11512 5＝·ΔΔ＝×＝mm/.32 / 40458.4(t / h)考虑蒸汽密度修正，设实际蒸汽流量为q′1，得qq/.. /.. (t / h)111458 451 840 511774613＝·＝×＝１答：管道内实际蒸汽流量为461.3t／h。5、不计空白电动势下，氧化锆设计烟温为800℃，其显示...
