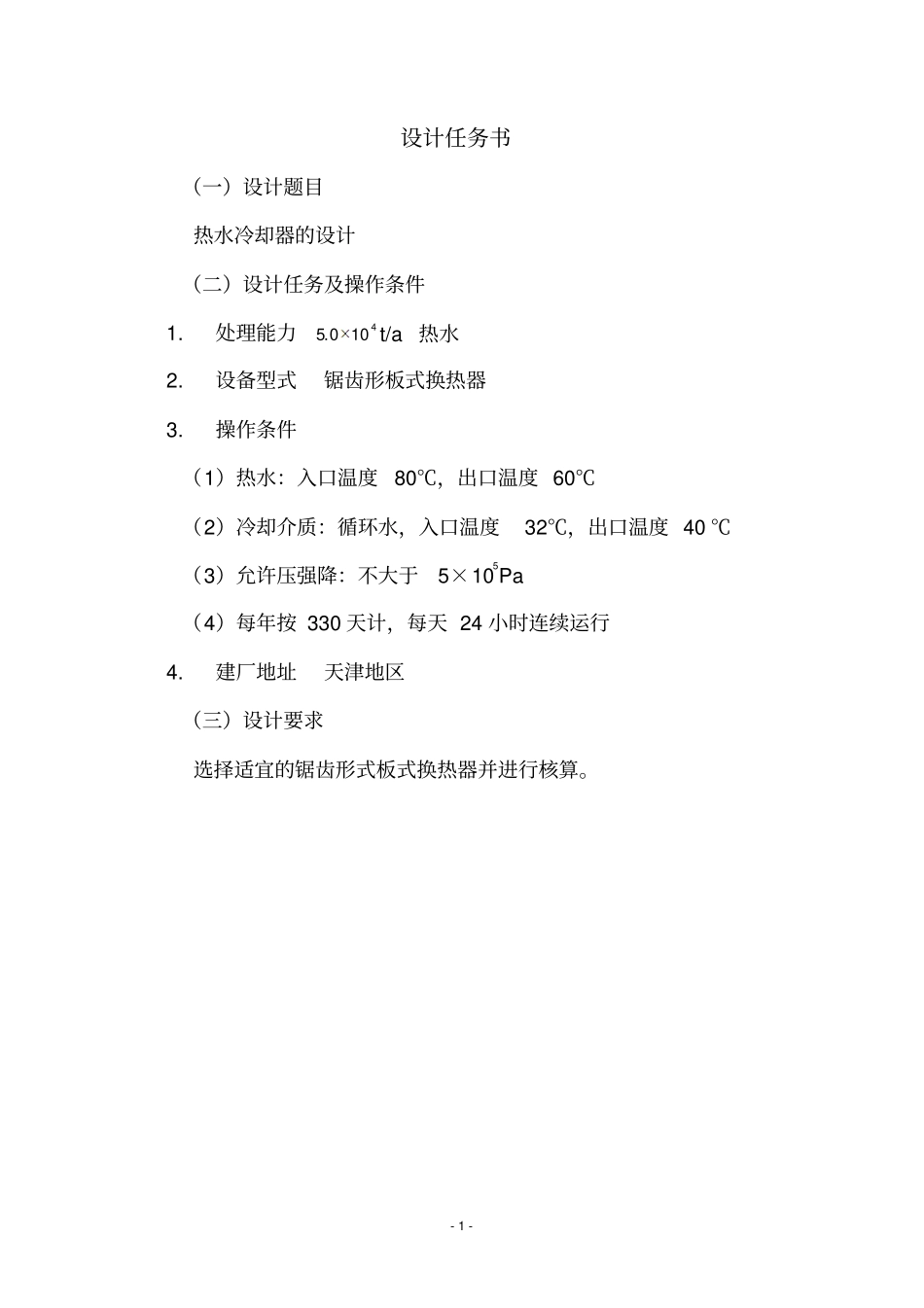

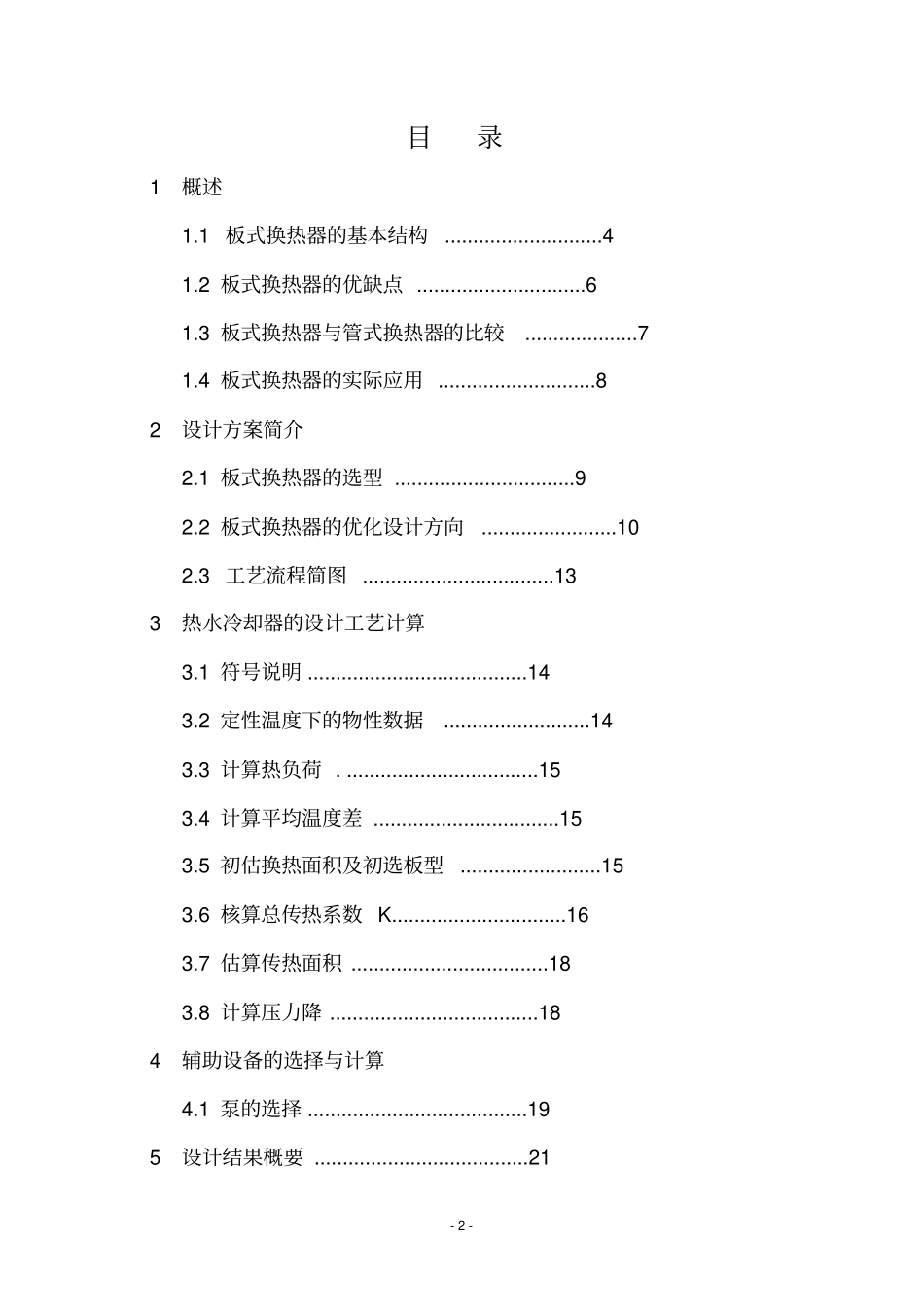

南 京 工 业 大 学《材料工程原理 B》课程设计设计题目:热水冷却器的设计专业:班级:高材学号:姓名:日期:指导教师:设计成绩:日期:- 1 - 设计任务书(一)设计题目热水冷却器的设计(二)设计任务及操作条件 1.处理能力4100.5t/a 热水 2.设备型式锯齿形板式换热器 3.操作条件(1)热水:入口温度80℃,出口温度 60℃(2)冷却介质:循环水,入口温度32℃,出口温度 40 ℃(3)允许压强降:不大于5×105Pa (4)每年按 330 天计,每天 24 小时连续运行 4.建厂地址天津地区(三)设计要求选择适宜的锯齿形式板式换热器并进行核算。- 2 - 目录 1 概述1.1 板式换热器的基本结构............................4 1.2 板式换热器的优缺点 ..............................6 1.3 板式换热器与管式换热器的比较....................7 1.4 板式换热器的实际应用 ............................8 2 设计方案简介2.1 板式换热器的选型 ................................9 2.2 板式换热器的优化设计方向........................10 2.3 工艺流程简图 ..................................13 3 热水冷却器的设计工艺计算3.1 符号说明 .......................................14 3.2 定性温度下的物性数据 ..........................14 3.3 计算热负荷 . ..................................15 3.4 计算平均温度差 .................................15 3.5 初估换热面积及初选板型.........................15 3.6 核算总传热系数 K...............................16 3.7 估算传热面积 ...................................18 3.8 计算压力降 .....................................18 4 辅助设备的选择与计算4.1 泵的选择 .......................................19 5 设计结果概要 ......................................21 - 3 - 附录工艺流程图 ..........................................23 主体设备图 ..........................................24 参考资料 ..............................................25 设计小结 ..............................................26 - 4 - 1 概述板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道,通过半片进行热量交换。 板式换热器是液—液、液...
