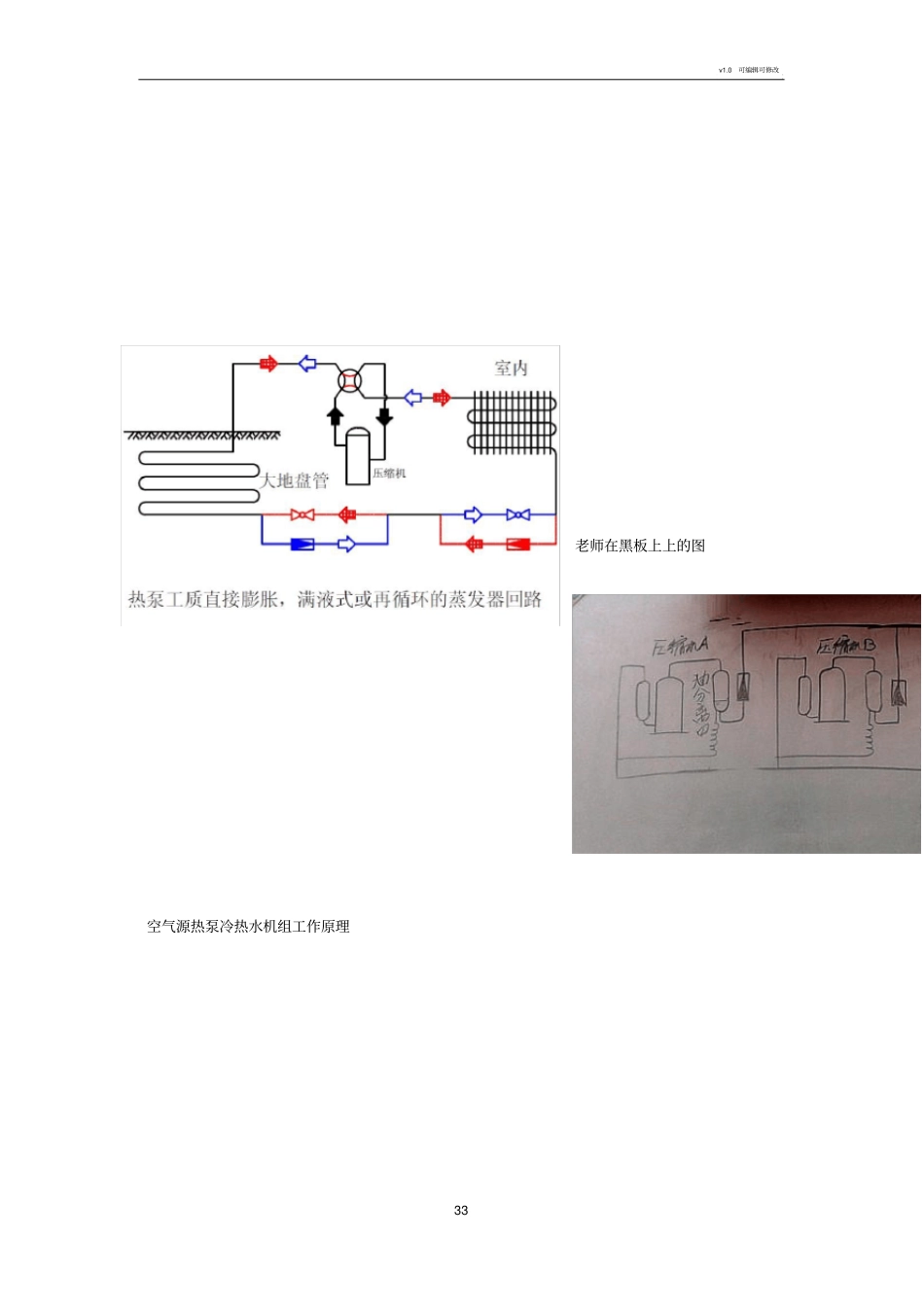

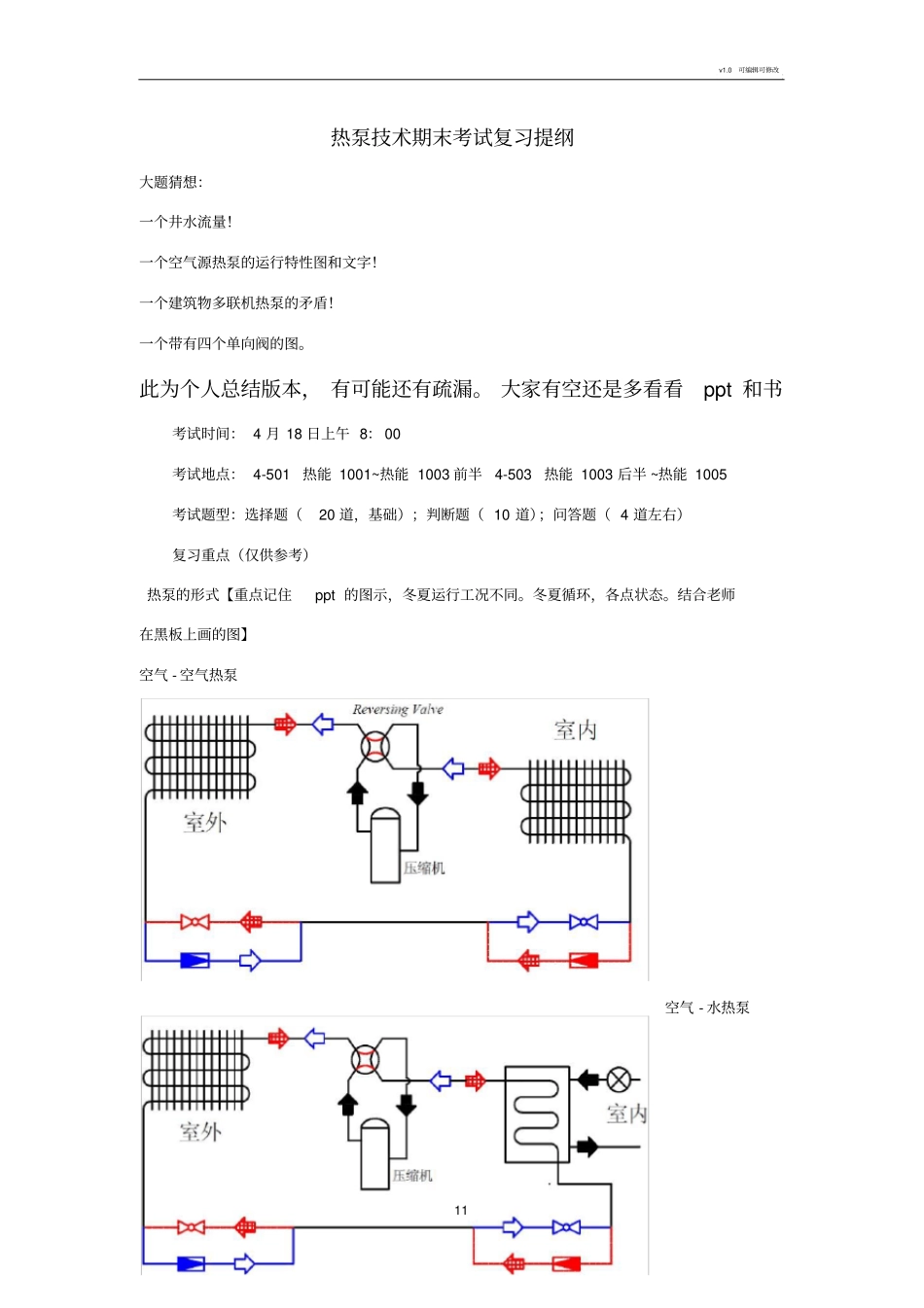

v1.0 可编辑可修改11 热泵技术期末考试复习提纲大题猜想:一个井水流量!一个空气源热泵的运行特性图和文字!一个建筑物多联机热泵的矛盾!一个带有四个单向阀的图。此为个人总结版本, 有可能还有疏漏。 大家有空还是多看看ppt 和书考试时间: 4 月 18 日上午 8: 00 考试地点: 4-501 热能 1001~热能 1003 前半4-503热能 1003 后半 ~热能 1005考试题型:选择题(20 道,基础);判断题( 10 道);问答题( 4 道左右)复习重点(仅供参考)热泵的形式【重点记住ppt 的图示,冬夏运行工况不同。冬夏循环,各点状态。结合老师在黑板上画的图】空气 - 空气热泵空气 - 水热泵v1.0 可编辑可修改22 水- 空气热泵水 - 水热泵大地耦合式热泵水 - 空气热泵型式地下水热泵地表水热泵内部热源热泵v1.0 可编辑可修改33 老师在黑板上上的图空气源热泵冷热水机组工作原理v1.0 可编辑可修改44 制冷工况时,从压缩机 2排出的高温高压的工质气体通过四通阀3进入主气侧换热器 l ,冷凝后的工质液体通过右下侧的止回阀5进入贮液器 10,从贮液器出来的工质液体,通过带换热器的气液分离器6得到过冷;工质的过冷液体再经过截止阀9、干燥过滤器 8、电磁阀 12、视液镜 11进入热力膨胀阀 7。节流后的工质低温低压气体经止回阀5进入板式换热器 4,蒸发后的制冷剂蒸气经四通换向阀3进入带换热器的气液分离器6,分离后的工质蒸气回入压缩机 2再压缩,如此连续循环不断地制取冷水;制热时,四通换向阀换向, 经压缩机排出的高温高压工质蒸气首先进入板式换热器 4放出冷凝热,并加热水,加热后的水进入空调系统供暖。冷凝后的工质液体经因中左下侧的止回阀5进入贮液器 10;高压的工质液体经带换热器的气液分离器过冷后.再经过截止阀9、干燥过滤器 8、电磁阀 12、视液镜 11后,进入热力膨胀阀 7、节流降压后的工质液体再经图中右上侧的止回阀 5进入空气侧换热器,吸收空气中的热量而蒸发,蒸发吸热v1.0 可编辑可修改55 后的工质蒸气再经四通换向阀3、带换热器的气液分离器 6回入压缩机再压缩, 如此连续循环,即可向空调系统不断地供应热水;冬季,机组在制热工况下运行一段时间后,空气侧换热器的翅片管表面会结霜,影响传热,以致制热量越来越小,此时会自动转换成制冷工况。压缩机排气直接进入空气侧换热器进行除霜, 经短期融霜后,机组又能转换成制热工况运行。空调(热泵)设备容量的确定热泵供热量与...
