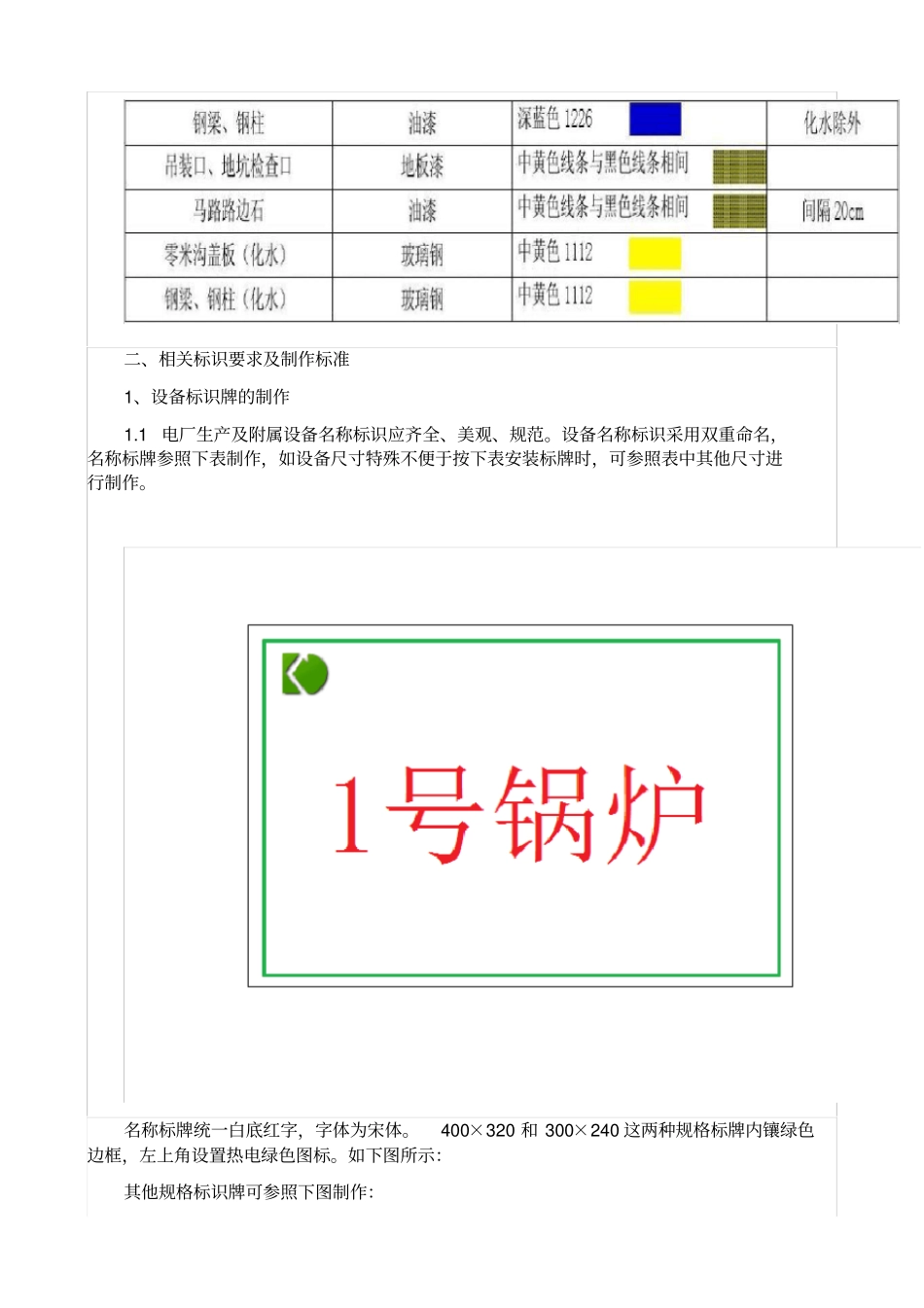

热电厂标识管理规定一、热电厂标识管理规定二、相关标识要求及制作标准1、设备标识牌的制作1.1 电厂生产及附属设备名称标识应齐全、美观、规范。设备名称标识采用双重命名，名称标牌参照下表制作，如设备尺寸特殊不便于按下表安装标牌时，可参照表中其他尺寸进行制作。名称标牌统一白底红字，字体为宋体。400×320 和 300×240 这两种规格标牌内镶绿色边框，左上角设置热电绿色图标。如下图所示：其他规格标识牌可参照下图制作：除主设备外，标示牌中“ 1 号、2 号”用“ #1、#2”表示。热工标识牌底色为材料固有底色，字体为黑色楷体，第一行是热工位号，第二行标注中文名称。1.2 标识牌的安装、悬挂a) 阀门标识牌统一使用支架通过阀盖螺栓固定于阀门上； b) 电气开关柜标识牌统一粘贴或用螺丝固定于开关柜门的上檐； c) 热工测点标识牌通过统一制作的挂环牢固悬挂在测点附近；d) 其他主、辅机等设备标识牌粘贴于设备平整的表面，朝向便于观看的方向，但不得影响通风散热；设备无平整表面适合安装时可固定于该设备防护栏上，面朝外；设备既无平整表面也无防护栏可用于安装标识牌时应使用金属支架固定于设备上或地基上。e) 上述使用的支架由标识牌制做厂家统一制做提供。例如：汽轮机组标牌粘贴于化妆板面向控制室一侧；当多台锅炉平行于主厂房布置时，标牌安装于锅炉本体7 米平台向上 2~3 米处，面向主厂房一侧中间位置；锅炉采取其他布置方式时，标牌安装于上述同样高度有较开阔视野的同一方向；有独立遮拦的变压器标牌安装在有门一侧遮拦上；凝结水泵、射水泵可用支架固定于电机吊环上方；给水泵可用支架固定于泵的地基上。1.3 主要阀门应有开、关方向标识，使用蓝色箭头加汉字，喷漆在阀盖外圆。如：开1.4 电气开关、接地刀闸应有明显的拉、合方向标识；1.5 设备事故按钮、重要保护装置应有醒目的禁止乱动警示标识；1.6 设备检修或消缺后，名称标识应恢复完好。2 设备命名及编号原则2.1 坚持以功能和作用为先的原则。例如：引风机，给水泵，循环泵；排污门，疏水门等。2.2 坚持通俗易懂、简单、针对性、提示性、位置性的原则。例如：除碳风机，炉前料仓，下集箱定排一次门。 2.3 同类设备的编号按从固定端到扩展端和从A排厂房开始的顺序进行编号，用﹟ 1、﹟ 2、﹟3⋯表示；2.4 有流程性要求的工艺系统，如燃料输送系统、除尘系统、化学水处理系统，其设备按工艺流程方向， 编号 #1、#2、#3 顺序递增。输送...
