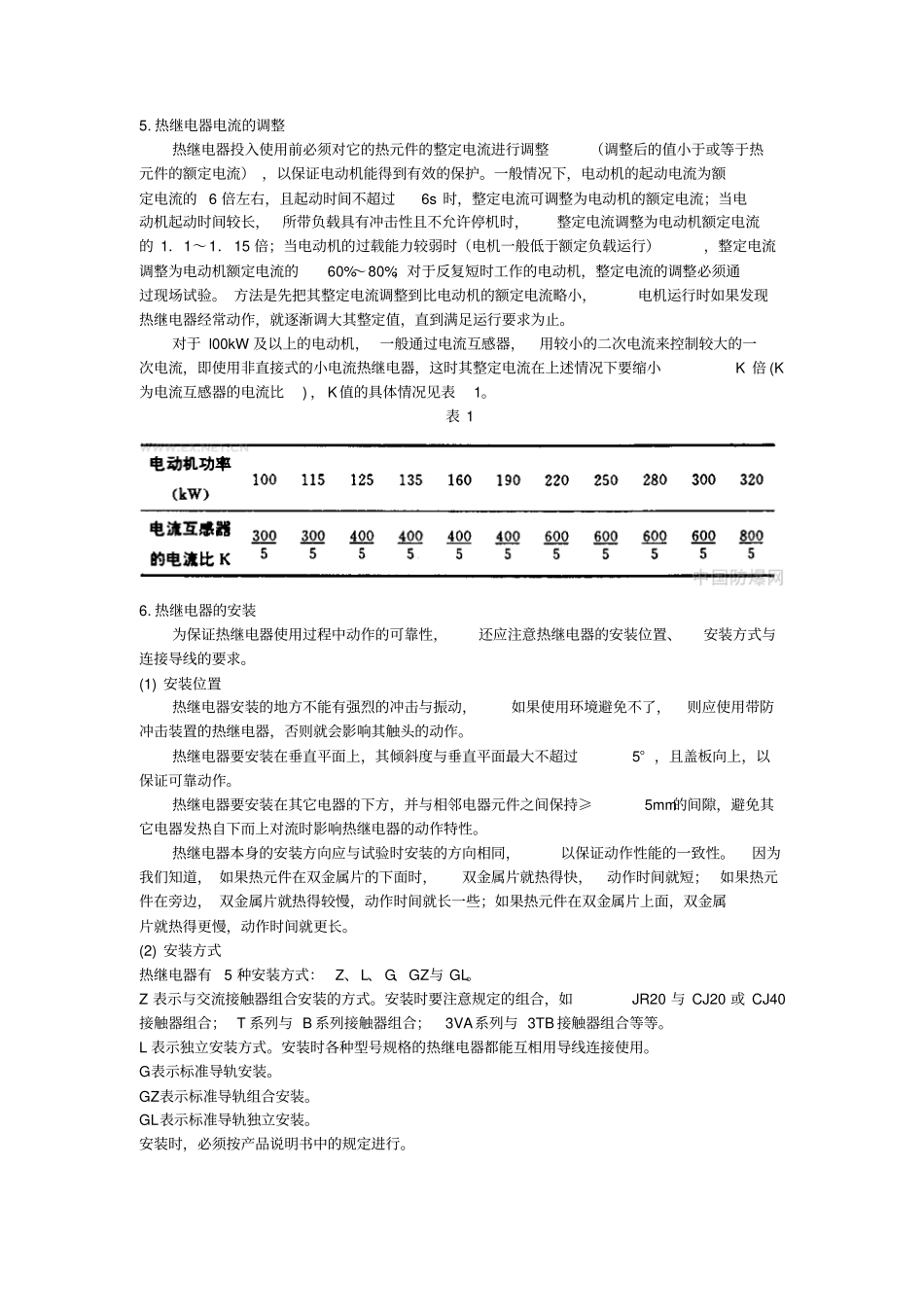

电动机保护用热继电器的合理选择与使用1. 前言热继电器是一种传统的保护电动机的电器,它具有与电动机容许过载特性相同的反时限动作特性, 主要用于三相交流电动机的过载保护与断相保护。从目前的情况来看,由于没有选择与使用好热继电器而引起电动机烧毁的事故,仍然时有发生。 如何合理地选择与使用热继电器, 也仍是一个值得关注的问题。我们从长期的实际工作中,全面总结出了这方面的经验,供大家参考。2. 热继电器类型的选择从结构上来说, 热继电器分为两极型和三极型,其中三极型又分为带断相保护和不带断相保护两种,其型号及其意义如下。另外,从热继电器的产品目录上还有额定电压、额定频率、 额定工作制、 使用温度范围、安装类别、防护等级等有关数据。三极型的热继电器主要用于三相交流电动机的过载与断相保护。当电动机定子绕组为星形接法时,可以选用一般的三极型热继电器。因为星形接法的电动机,相电流等于线电流,无论电动机是过载运行还是断相运行,串接在主回路中的热元件都会因电流过大而使热继电器触头动作, 保护电动机; 如果电动机定子绕组为三角形接法,一般需要选用带断相保护的热继电器。因为三角形接法的电动机,当其引出线上发生一相断线(常见的是熔断器熔断)而缺相运行时,线电流I L等于电机相电流I P的 1.5 倍(如图 1) , 不再是倍的关系,使得线电流不能正确反映出相电流,即串接在主回路中的热元件不能准确反映电机绕组是否真正过载,此时如果选用不带断相保护的热继电器,就不能很好地起到保护作用。图 1 热继电器产品目录上的其它数据,在类型选择时, 考虑一下与热继电器实际使用情况相一致就行。图 2 除了上述通用型热继电器的选择外,还有些专用型热继电器。如大容量电动机用的自带专用互感器的JR20-160 及以上的热继电器;重载起动的电动机用的3VA 型热继电器等等。只要按它们各自适用的情况选择就行了。值得提醒的是,有些类型的热继电器,如JR0、JR9、 JRl4 、JRl5 、 JRl6 — A、B、C、D等,国家已下令淘汰,选择时就不应再考虑了。3. 热继电器电流的选择热继电器电流的选择包括热继电器额定电流的选择与热元件额定电流的选择两个方面。1) 热继电器的额定电流,选择时一般应等于或略大于电动机的额定电流;对于过载能力较弱且散热较困难的电动机,热继电器的额定电流为电机额定电流的70%左右。如果热继电器与电动机的使用环境温度不一致时,应对其额定电流作相应调...
