热量表解决的方案

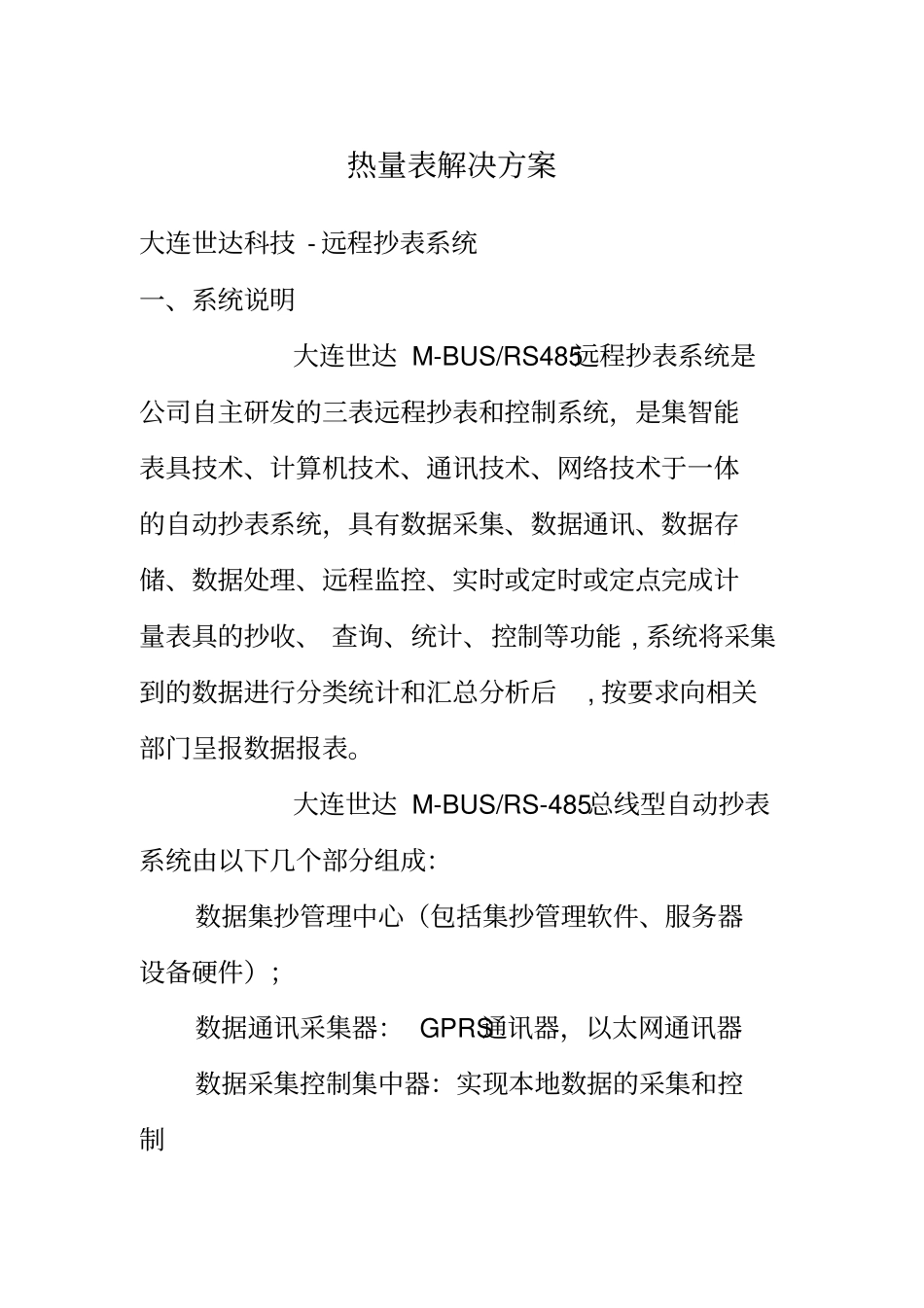

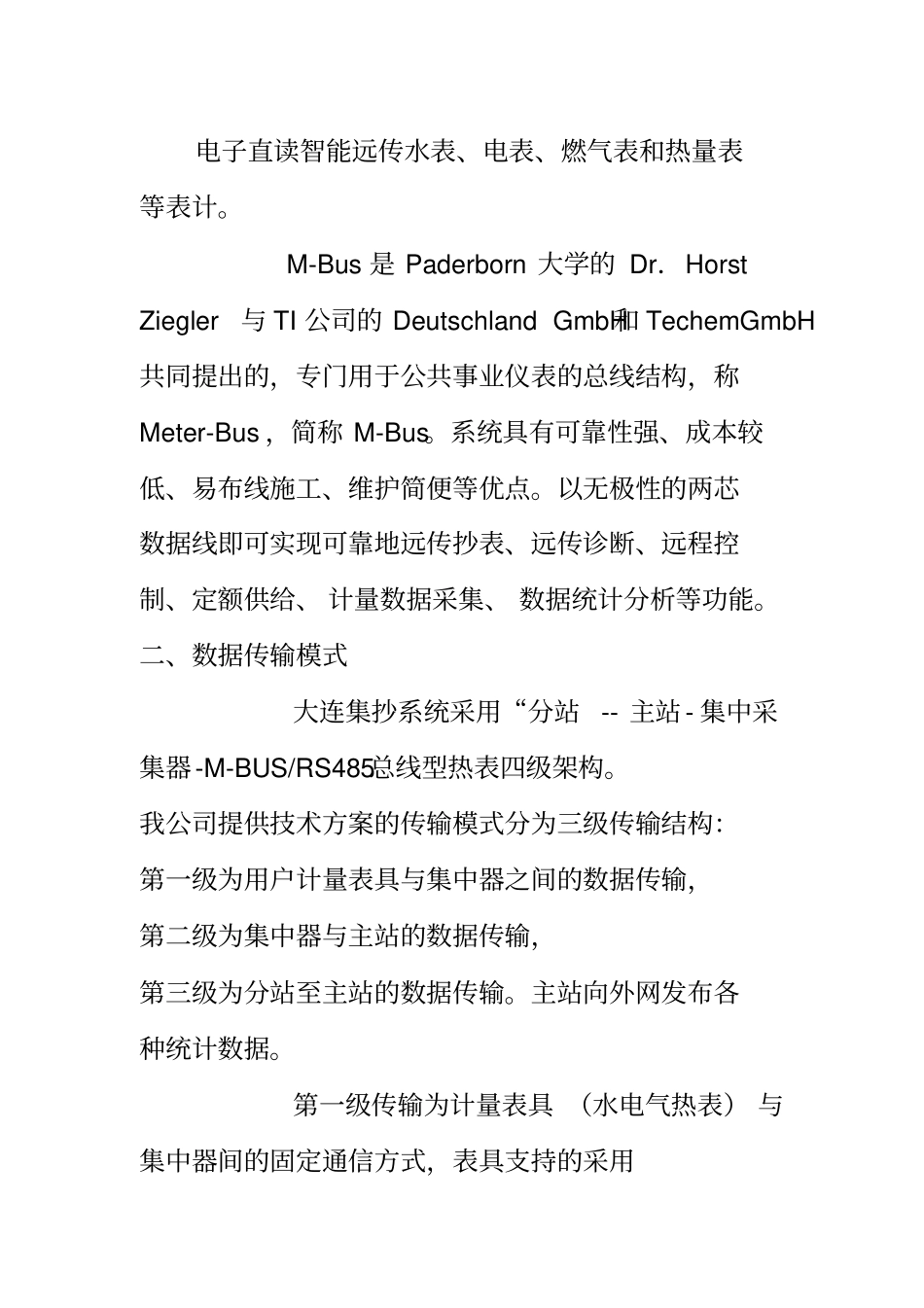

热量表解决方案大连世达科技 - 远程抄表系统一、系统说明大连世达 M-BUS/RS485远程抄表系统是公司自主研发的三表远程抄表和控制系统，是集智能表具技术、计算机技术、通讯技术、网络技术于一体的自动抄表系统，具有数据采集、数据通讯、数据存储、数据处理、远程监控、实时或定时或定点完成计量表具的抄收、 查询、统计、控制等功能 , 系统将采集到的数据进行分类统计和汇总分析后, 按要求向相关部门呈报数据报表。大连世达 M-BUS/RS-485总线型自动抄表系统由以下几个部分组成：数据集抄管理中心（包括集抄管理软件、服务器设备硬件）；数据通讯采集器： GPRS通讯器，以太网通讯器数据采集控制集中器：实现本地数据的采集和控制电子直读智能远传水表、电表、燃气表和热量表等表计。 M-Bus 是 Paderborn 大学的 Dr．Horst Ziegler与 TI 公司的 Deutschland GmbH和 TechemGmbH共同提出的，专门用于公共事业仪表的总线结构，称Meter-Bus ，简称 M-Bus。系统具有可靠性强、成本较低、易布线施工、维护简便等优点。以无极性的两芯数据线即可实现可靠地远传抄表、远传诊断、远程控制、定额供给、 计量数据采集、 数据统计分析等功能。二、数据传输模式大连集抄系统采用“分站-- 主站- 集中采集器-M-BUS/RS485总线型热表四级架构。我公司提供技术方案的传输模式分为三级传输结构：第一级为用户计量表具与集中器之间的数据传输，第二级为集中器与主站的数据传输，第三级为分站至主站的数据传输。主站向外网发布各种统计数据。第一级传输为计量表具 （水电气热表） 与集中器间的固定通信方式，表具支持的采用M-BUS/RS485方式连接，系统可以根据需要组成多级总线网络以适应用户的实际需求。为了满足客户的需求和改造项目的实施，大连世达成功开发出小型无线数传模块，负责单元间集中数据与集中器的数据传输。通讯距离可达3000m。大大简化了布线难的问题。第二级网络为集中器与分站间的数据通信；数据集中器与计算机进行数据通信时可根据用户实际情况，充分利用现有资源，灵活采用串口通信方式或有线（以太网）、无线（GPRS网路）接入网络的方式。第三级网络建议利用公网提供的数据传输网络组建专用城域或广域网络。三、整体架构图图一主站由数据库服务器、磁盘阵列、WEB服务器、交换机、 GPS时钟、防火墙、路由器、维护终端、语音短信查询系统等组成。通过外部网络，WEB服务器可向外网发布计量数据和统计数据，用户可到银行网点...
