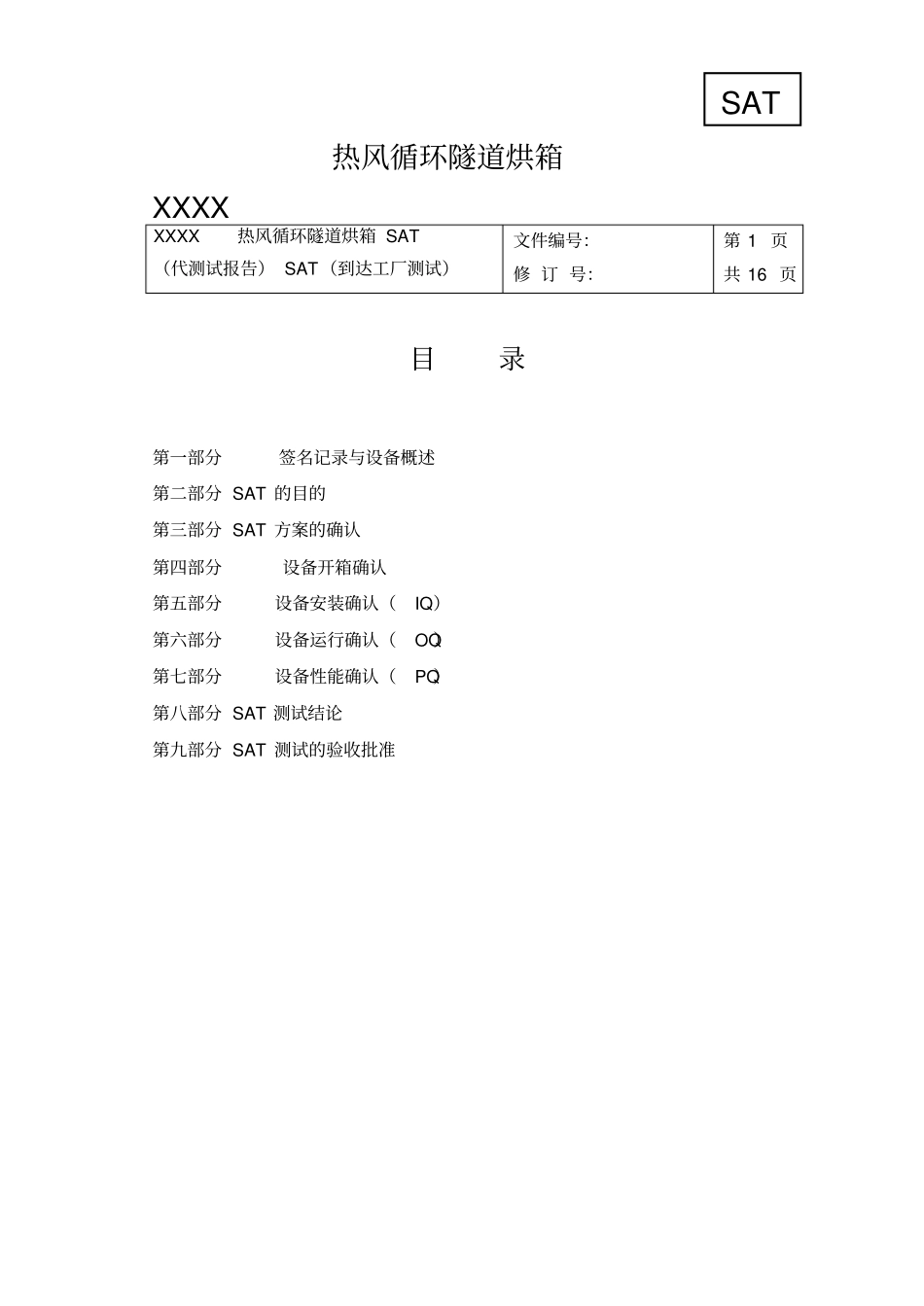

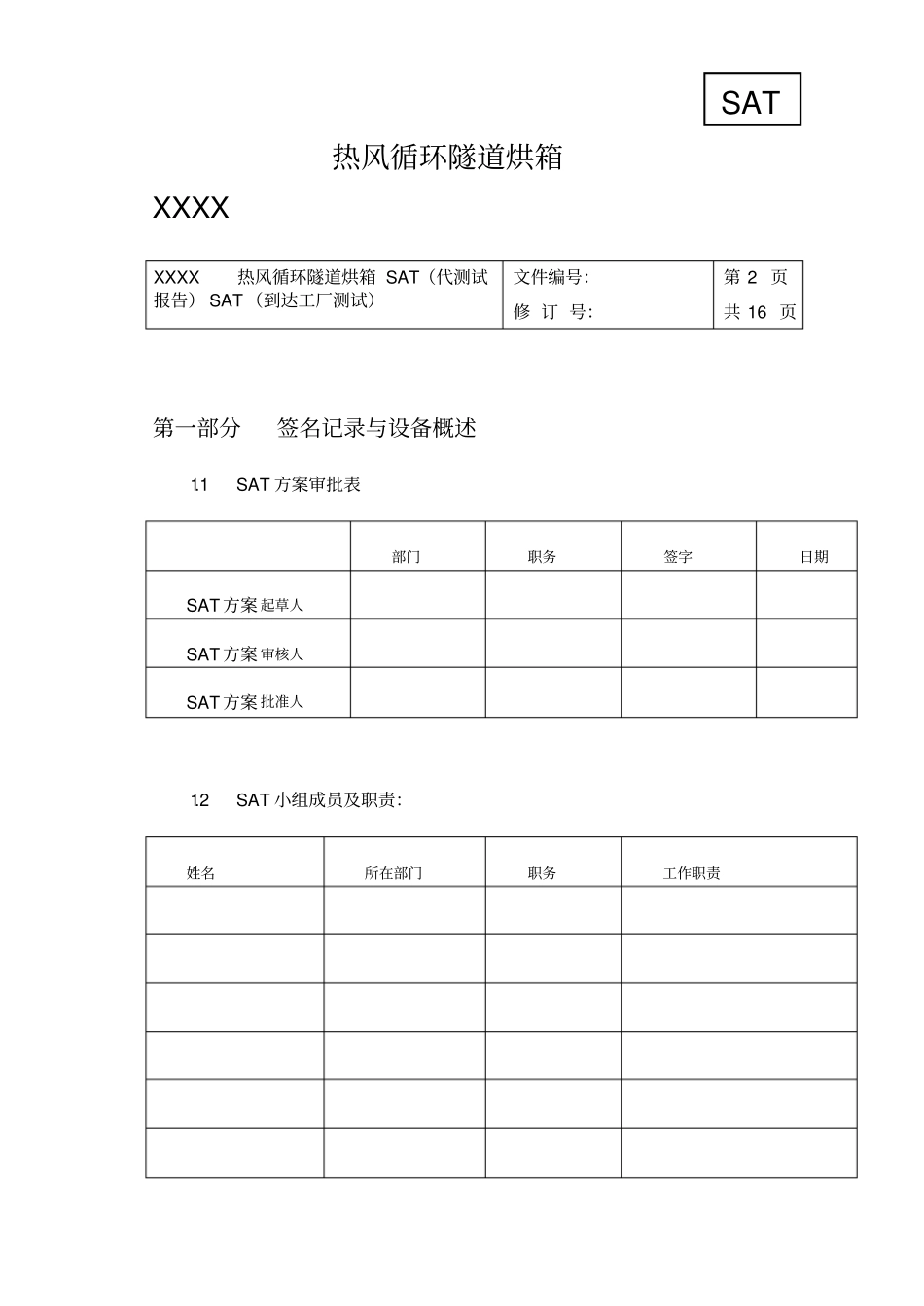

SAT 热风循环隧道烘箱XXXX XXXX 热风循环隧道烘箱 SAT （代测试报告） SAT（到达工厂测试）文件编号：修 订 号：第 1 页共 16 页目录第一部分签名记录与设备概述第二部分 SAT 的目的第三部分 SAT 方案的确认第四部分设备开箱确认第五部分设备安装确认（IQ）第六部分设备运行确认（OQ）第七部分设备性能确认（PQ）第八部分 SAT 测试结论第九部分 SAT 测试的验收批准SAT 热风循环隧道烘箱XXXX XXXX 热风循环隧道烘箱 SAT（代测试报告） SAT （到达工厂测试）文件编号：修 订 号：第 2 页共 16 页第一部分签名记录与设备概述1.1SAT 方案审批表部门职务签字日期SAT 方案 起草人SAT 方案 审核人SAT 方案 批准人1.2SAT 小组成员及职责：姓名所在部门职务工作职责SAT 热风循环隧道烘箱XXXX XXXX 热风循环隧道烘箱 SAT（代测试报告） SAT （到达工厂测试）文件编号：修 订 号：第 3 页共 16 页1.3设备概述：XXX X 型热风循环隧道烘箱是一种利用热空气对在网带上匀速运行的玻璃瓶进行层流加热、灭菌的设备。本机加热区域温度稳定，冷却区内的空气经冷媒水充分冷却、除湿后对玻璃瓶循环冷却，既保证了瓶温在较短的时间内降至达到要求，又能有效地使冷却段保持相对干燥状态，从而达到对物品进行干燥灭菌的目的。本机有三个主要区域：进口预热区、中央加热灭菌区和冷却输出区，预热区的垂直层流可有效地防止灭菌区的热空气由于加热产生的较高气压而跑到隧道外面；加热灭菌区内空气被循环加热后在腔内形成垂直层流，能充分保证在整个区域空间内热量均匀、无加热死角；冷却输出区顶部有三台大风量风机，风机出口装有高效过滤器，其形成的洁净垂直层流可有效对物品进行均匀降温，而层流空气带走玻璃瓶热量后又被冷媒水充分冷却、液化除湿，再循环对物品进行降温，保证了对物品的充分降温和干燥。瓶子在三个区域的平稳传动由一条两旁配有导板式传动链条的不锈网带来保证，网带可无级调速。中央灭菌区和冷却输出区都有测温点，其所需温度可调节控制。1.4设备技术参数：名称型号：热风循环隧道烘箱最高工作温度： 300℃；电压 / 频率： 380V/50Hz；加热功率： 64kW；总功率：76kW；网带速度： 0.2 ～0.5m/min （可无级调速）网带宽度： 600mm 生产能力： 18000 瓶/ 小时用水量：3000-6000kg/ 小时外形尺寸L×W×H：5500×1800×2300mm重量： 4000kg SAT 热风循环隧道烘箱XXXX XXXX 热风循...
