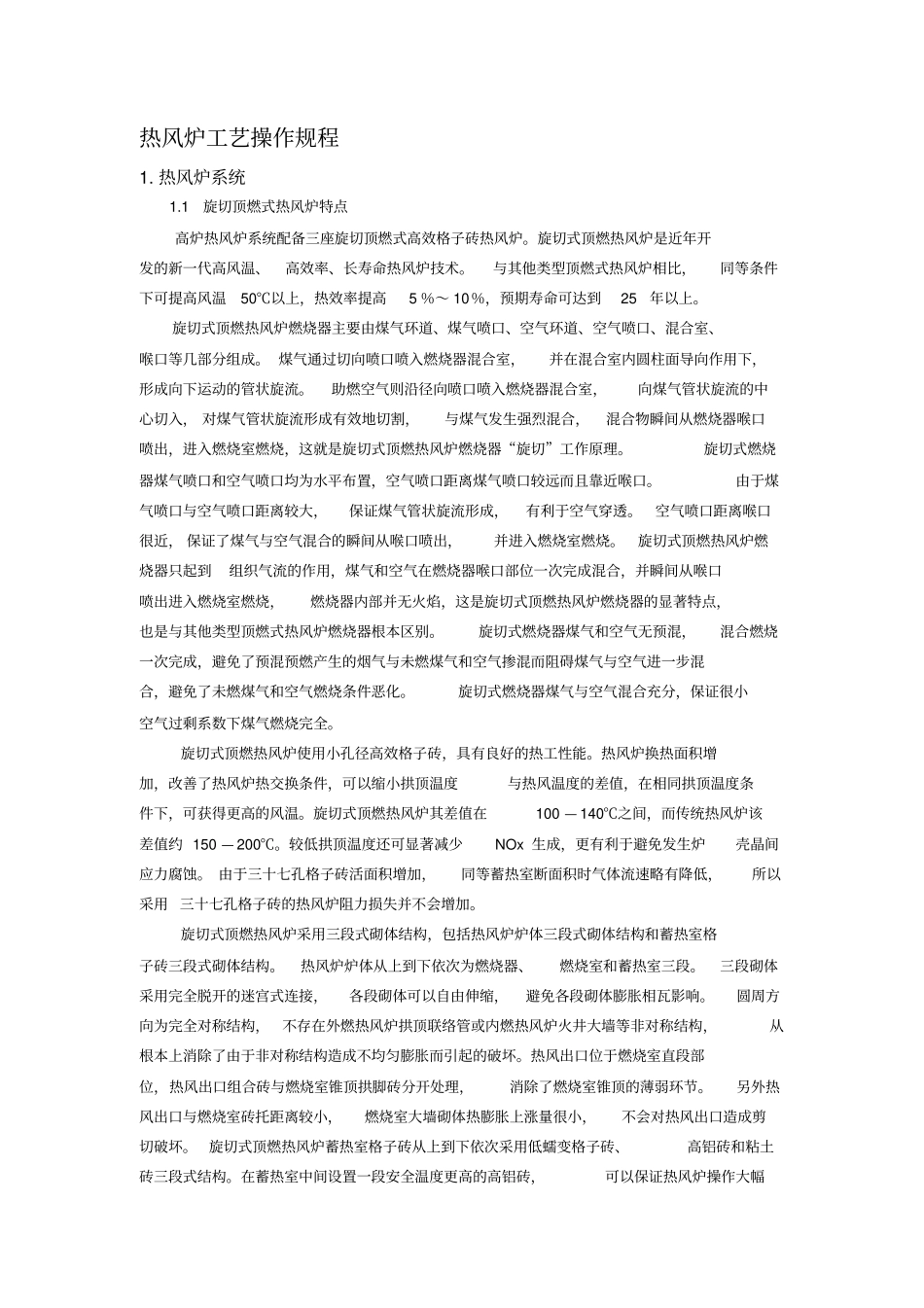

热风炉工艺操作规程1. 热风炉系统1.1 旋切顶燃式热风炉特点高炉热风炉系统配备三座旋切顶燃式高效格子砖热风炉。旋切式顶燃热风炉是近年开发的新一代高风温、高效率、长寿命热风炉技术。与其他类型顶燃式热风炉相比，同等条件下可提高风温50℃以上，热效率提高 5 ％～ 10％，预期寿命可达到 25 年以上。旋切式顶燃热风炉燃烧器主要由煤气环道、煤气喷口、空气环道、空气喷口、混合室、喉口等几部分组成。 煤气通过切向喷口喷入燃烧器混合室，并在混合室内圆柱面导向作用下，形成向下运动的管状旋流。助燃空气则沿径向喷口喷入燃烧器混合室，向煤气管状旋流的中心切入， 对煤气管状旋流形成有效地切割，与煤气发生强烈混合，混合物瞬间从燃烧器喉口喷出，进入燃烧室燃烧，这就是旋切式顶燃热风炉燃烧器“旋切”工作原理。旋切式燃烧器煤气喷口和空气喷口均为水平布置，空气喷口距离煤气喷口较远而且靠近喉口。由于煤气喷口与空气喷口距离较大，保证煤气管状旋流形成，有利于空气穿透。空气喷口距离喉口很近， 保证了煤气与空气混合的瞬间从喉口喷出，并进入燃烧室燃烧。旋切式顶燃热风炉燃烧器只起到组织气流的作用，煤气和空气在燃烧器喉口部位一次完成混合，并瞬间从喉口喷出进入燃烧室燃烧，燃烧器内部并无火焰，这是旋切式顶燃热风炉燃烧器的显著特点，也是与其他类型顶燃式热风炉燃烧器根本区别。旋切式燃烧器煤气和空气无预混，混合燃烧一次完成，避免了预混预燃产生的烟气与未燃煤气和空气掺混而阻碍煤气与空气进一步混合，避免了未燃煤气和空气燃烧条件恶化。旋切式燃烧器煤气与空气混合充分，保证很小空气过剩系数下煤气燃烧完全。旋切式顶燃热风炉使用小孔径高效格子砖，具有良好的热工性能。热风炉换热面积增加，改善了热风炉热交换条件，可以缩小拱顶温度与热风温度的差值，在相同拱顶温度条件下，可获得更高的风温。旋切式顶燃热风炉其差值在 100 — 140℃之间，而传统热风炉该差值约 150 — 200℃。较低拱顶温度还可显著减少 NOx 生成，更有利于避免发生炉壳晶间应力腐蚀。 由于三十七孔格子砖活面积增加，同等蓄热室断面积时气体流速略有降低，所以采用 三十七孔格子砖的热风炉阻力损失并不会增加。旋切式顶燃热风炉采用三段式砌体结构，包括热风炉炉体三段式砌体结构和蓄热室格子砖三段式砌体结构。热风炉炉体从上到下依次为燃烧器、燃烧室和蓄热室三段。三段砌体采用完全脱开的迷宫式连接，各段砌体可以自由伸...
