焊接工艺评定报告管、管表A01汇总

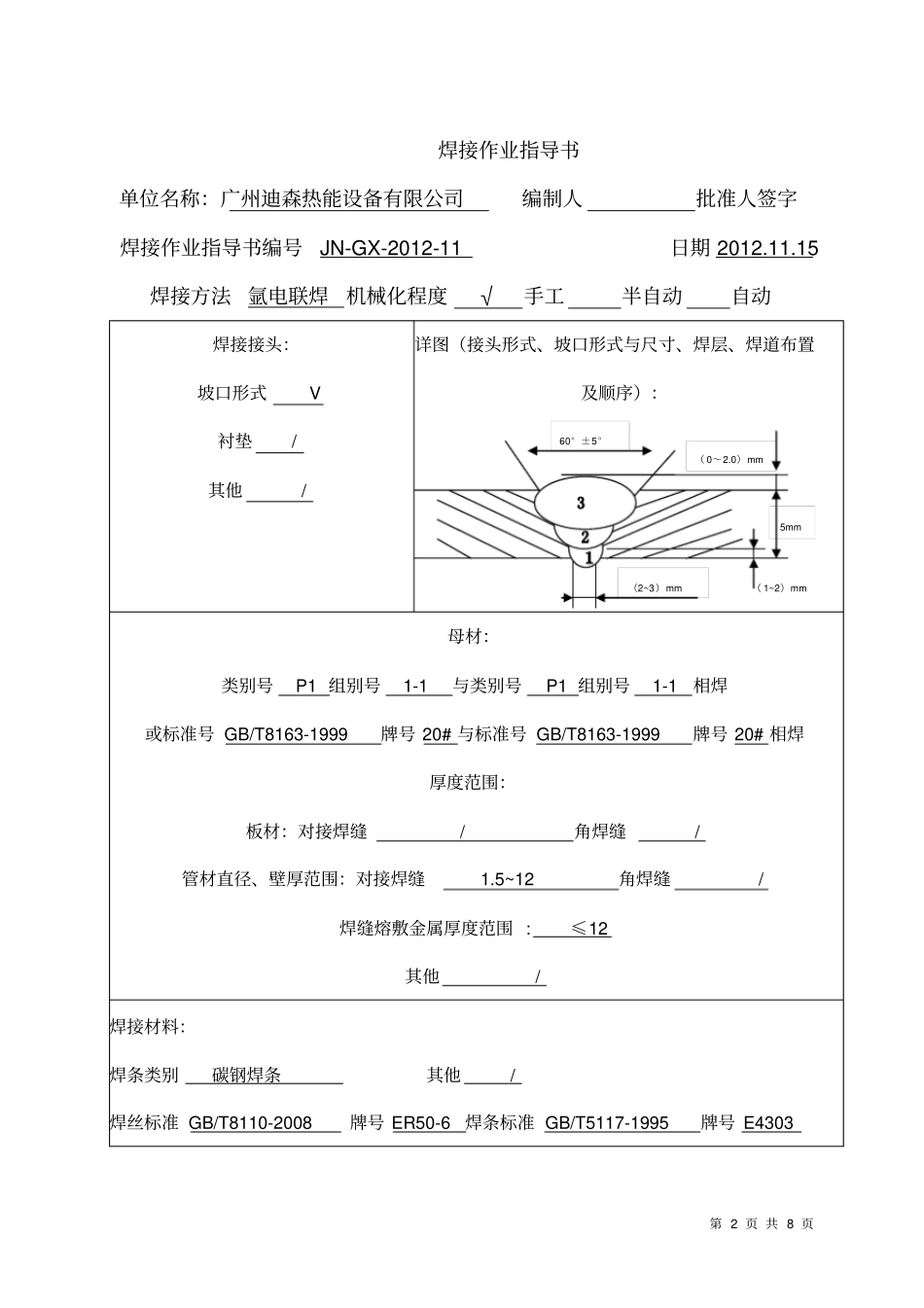

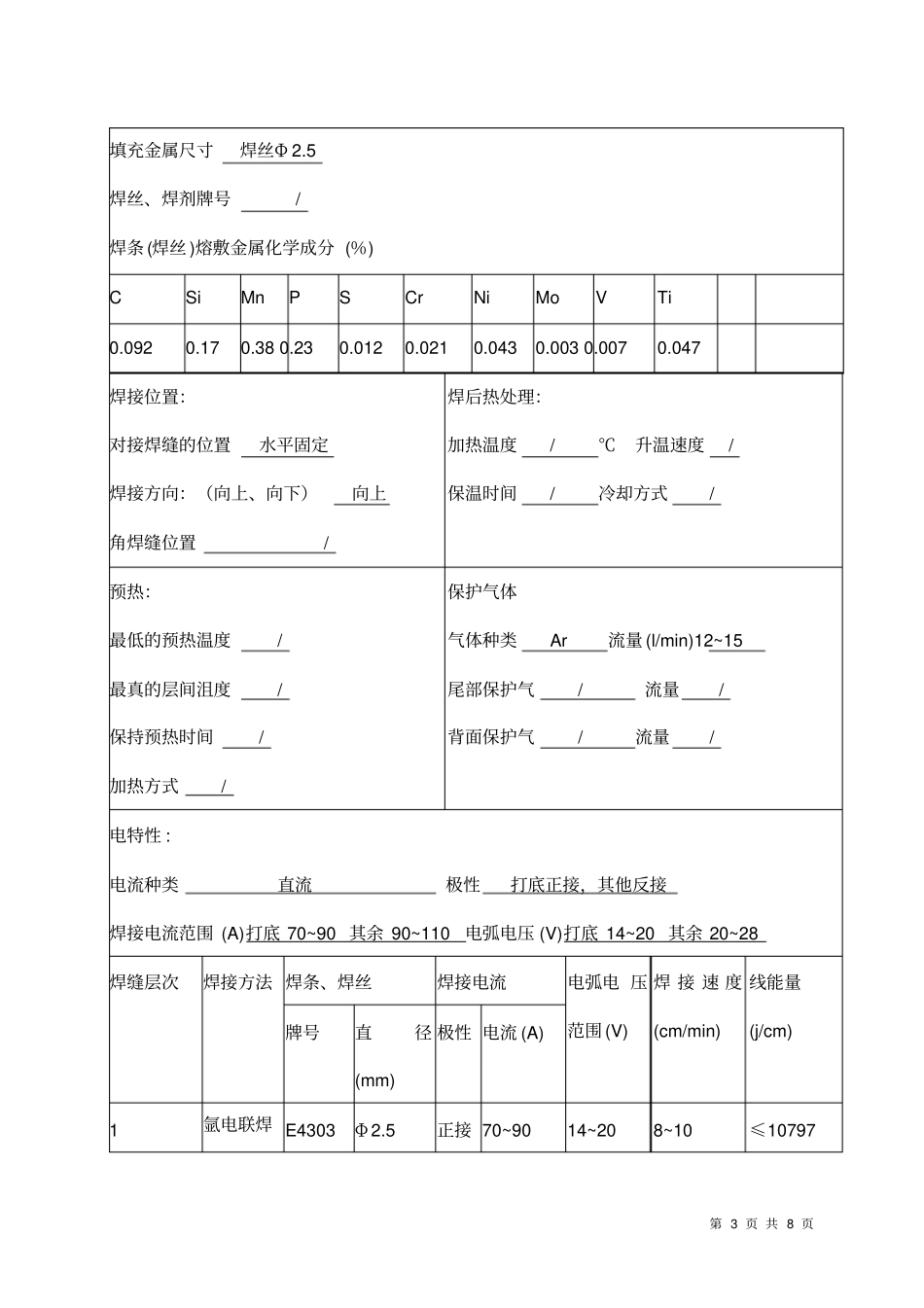

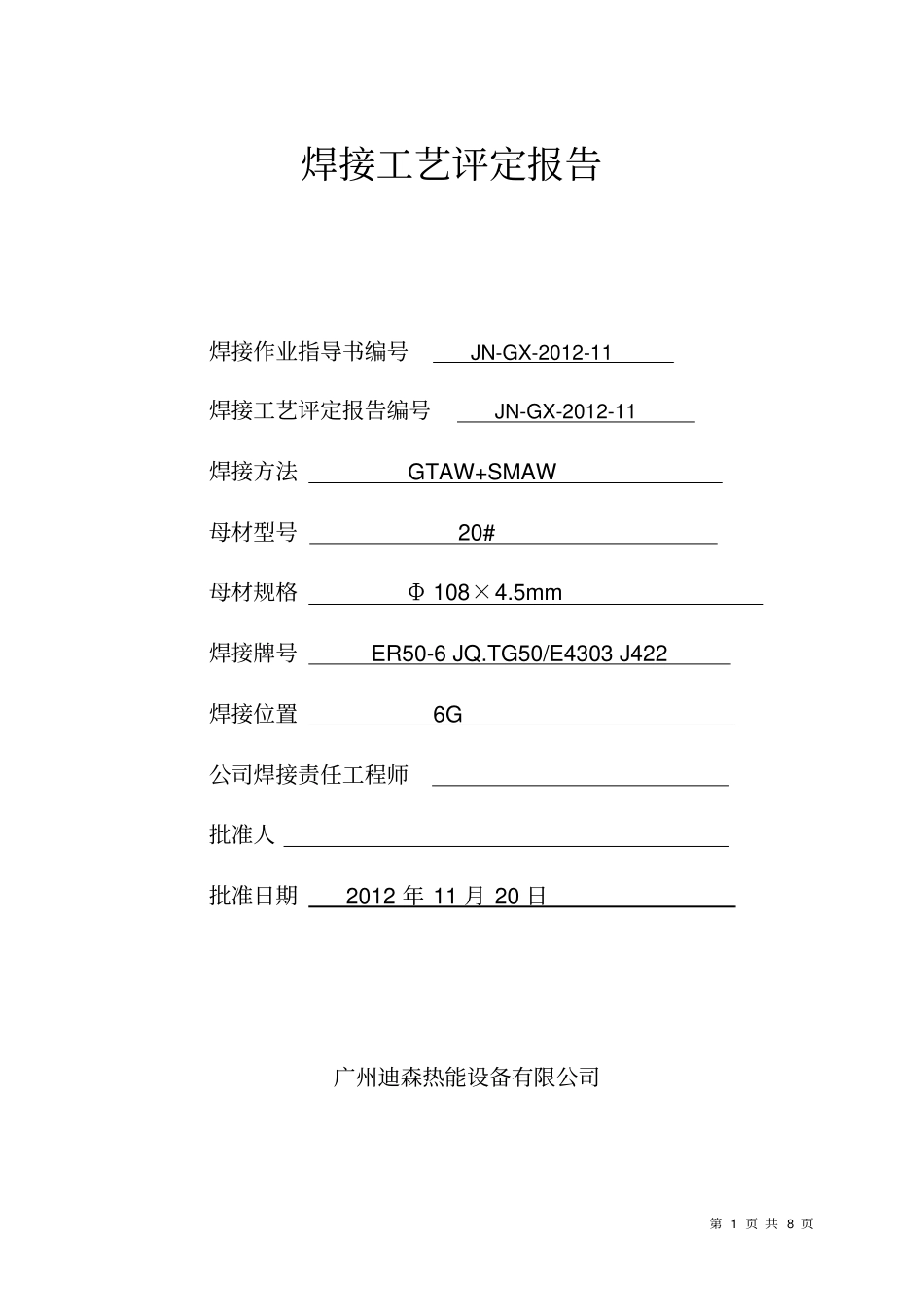

第 1 页 共 8 页焊接工艺评定报告焊接作业指导书编号JN-GX-2012-11焊接工艺评定报告编号JN-GX-2012-11焊接方法GTAW+SMAW 母材型号20# 母材规格Φ 108×4.5mm 焊接牌号ER50-6 JQ.TG50/E4303 J422 焊接位置6G 公司焊接责任工程师批准人批准日期2012 年 11 月 20 日广州迪森热能设备有限公司第 2 页 共 8 页焊接作业指导书单位名称：广州迪森热能设备有限公司编制人批准人签字焊接作业指导书编号JN-GX-2012-11 日期 2012.11.15焊接方法氩电联焊机械化程度√手工半自动自动焊接接头：坡口形式V 衬垫/ 其他/ 详图（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）：母材：类别号P1 组别号1-1 与类别号P1 组别号1-1 相焊或标准号 GB/T8163-1999牌号 20# 与标准号 GB/T8163-1999牌号 20# 相焊厚度范围：板材：对接焊缝/ 角焊缝/ 管材直径、壁厚范围：对接焊缝1.5~12 角焊缝/ 焊缝熔敷金属厚度范围 : ≤12 其他/ 焊接材料：焊条类别碳钢焊条其他/ 焊丝标准 GB/T8110-2008 牌号 ER50-6焊条标准 GB/T5117-1995牌号 E4303 （ 0～2.0）mm 5mm 60° ±5°（2~3）mm （ 1~2）mm 第 3 页 共 8 页填充金属尺寸焊丝Φ 2.5 焊丝、焊剂牌号/ 焊条 (焊丝 )熔敷金属化学成分 (％) C Si Mn P S Cr Ni Mo V Ti 0.092 0.17 0.38 0.23 0.012 0.021 0.043 0.003 0.007 0.047 焊接位置：对接焊缝的位置水平固定焊接方向：（向上、向下）向上角焊缝位置/ 焊后热处理：加热温度/ ℃升温速度/ 保温时间/ 冷却方式/ 预热：最低的预热温度/ 最真的层间沮度/ 保持预热时间/ 加热方式/ 保护气体气体种类Ar 流量 (l/min)12~15 尾部保护气/ 流量/ 背面保护气/ 流量/ 电特性 : 电流种类直流极性打底正接，其他反接焊接电流范围 (A)打底 70~90 其余 90~110电弧电压 (V)打底 14~20 其余 20~28 焊缝层次焊接方法 焊条、焊丝焊接电流电弧电 压范围 (V) 焊 接 速 度(cm/min) 线能量(j/cm) 牌号直径(mm) 极性 电流 (A) 1 氩电联焊 E4303 Φ 2.5 正接 70~90 14~20 8~10 ≤10797 第 4 页 共 8 页钨极规格及类型：钍钨极/ 或铈钨极Φ2.5 熔化极气体保护焊熔滴过渡形式：喷射过渡/ 短路过渡/ 焊丝送进速度范围/ 技术措施：摆动焊或不摆动焊不摆动摆动方式/ 喷嘴尺寸12 焊前清理或层间清理角向磨光机背面清根方法/ 导电嘴至工件距...
