煤矿井下主运皮带电气设备安装施工技术安全措施

煤矿井下主运皮带电气设备安装施工技术安全措施_第1页
1/14
煤矿井下主运皮带电气设备安装施工技术安全措施_第2页
2/14
煤矿井下主运皮带电气设备安装施工技术安全措施_第3页
3/14

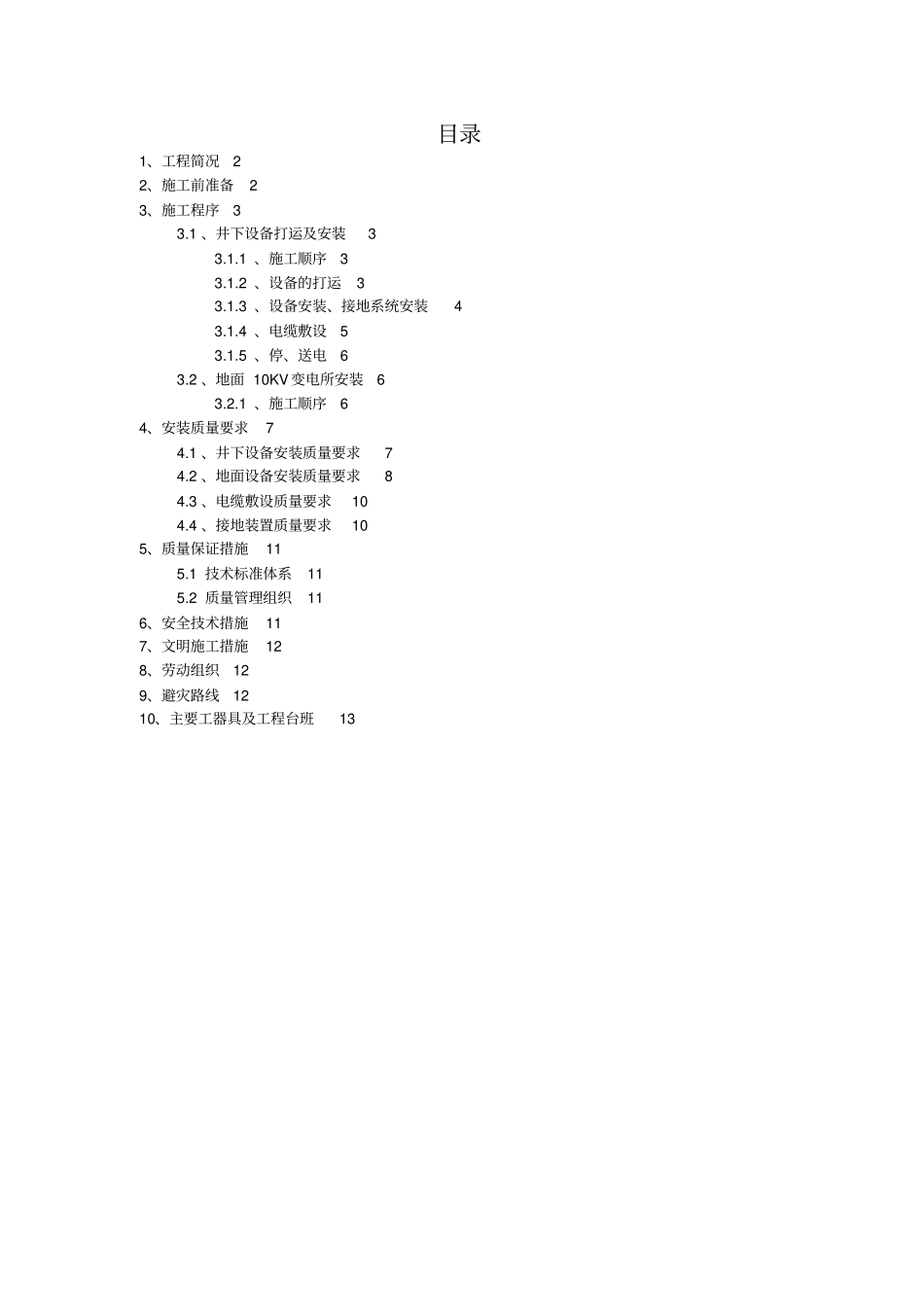

目录1、工程简况2 2、施工前准备2 3、施工程序3 3.1 、井下设备打运及安装3 3.1.1 、施工顺序3 3.1.2 、设备的打运3 3.1.3 、设备安装、接地系统安装4 3.1.4 、电缆敷设5 3.1.5 、停、送电6 3.2 、地面 10KV 变电所安装6 3.2.1 、施工顺序6 4、安装质量要求7 4.1 、井下设备安装质量要求7 4.2 、地面设备安装质量要求8 4.3 、电缆敷设质量要求10 4.4 、接地装置质量要求10 5、质量保证措施11 5.1 技术标准体系11 5.2 质量管理组织11 6、安全技术措施11 7、文明施工措施12 8、劳动组织12 9、避灾路线12 10、主要工器具及工程台班13 *** 安全改建工程 -725 ~-848m 西翼主运胶带机电气设备安装施工安全技术措施1、工程简况*** 安全改建工程 -725~-848m 西翼主运胶带机电气设备安装是由煤炭工业合肥设计院设计。主要工程内容包括地面10KV变电所及井下主运皮带机电控安装,安装主要内容有:高压开关柜 KYN28-12 12 台,高压真空配电装置 PBG-200/6Y 4台,低压电源柜 MNS 2 台,直流屏 30AH 1 套,高压真空配电装置PBG-500/10Y 7 台,高压真空电磁启动器 QBGZ-100/10 2 台,矿用隔爆干式变压器 KBSG-500KVA 10/0.69KV 2 台,低压馈电开关 KBZ2-630/1140(660) 智能4 台,低压馈电开关 KBZ2-200/1140(660) 智能 9台, 8 组合开关 QJZ-1600/1140(660)-8 3台,照明综保 ZBZ2-6/1140(660)ML 6KVA 1140.660/127V 4 台,整流变压器 10KV/2.2KV/2.2KV/2.2KV 4000KVA 2台,变频器 PF7000 2套,变频控制柜 1 台,隔离柜 1 台,地面控制柜 1 台,操作台 TK-10/127 1套,显示器 1 台,工控机 1 台,矿用隔爆兼本安可编程控制箱 KXJ1-1.5/127 1 台,矿用本安型控制显示台 KXA-2 1台,矿用隔爆型液晶显示屏 PBI1-24 1台,矿用隔爆兼本安型电源箱 DXJ2-127 12台,矿用隔爆兼本安可编程控制箱KJX-40/127 2台,矿用防爆电子皮带秤 ICS 1台,矿用本安型跑偏开关GEJ10/45 48 个,矿用本安型急停开关 KHJ24 48 个,本安型煤位湿度传感器GUH100 3 个,矿用本安型温度传感器 GW40-K 3 个,本安型煤位烟雾传感器GVD30 2 个,速度传感器 GSH6 1 个,矿用隔爆型电磁阀 DFB-4/7.5 1个,矿用本安型行程开关 KHXC1 3 个,矿用本安型语音信号箱 XXH1-15 24 个,矿用防爆超声波物位仪表 KGU5B-50 24 个,矿用本安型扩音电话 KTK108-H2 ...
