煤矿井下供电标准系统整定值

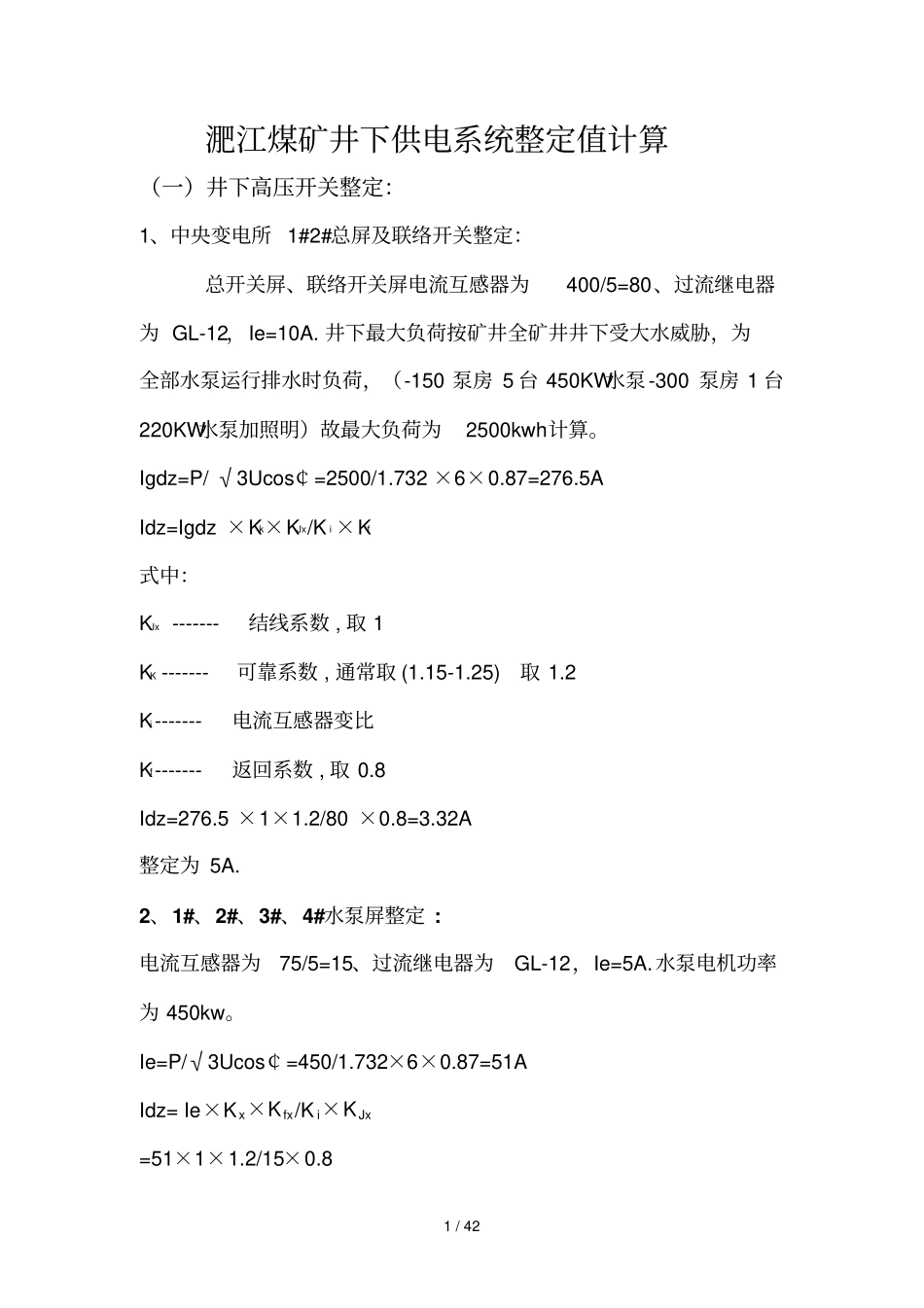

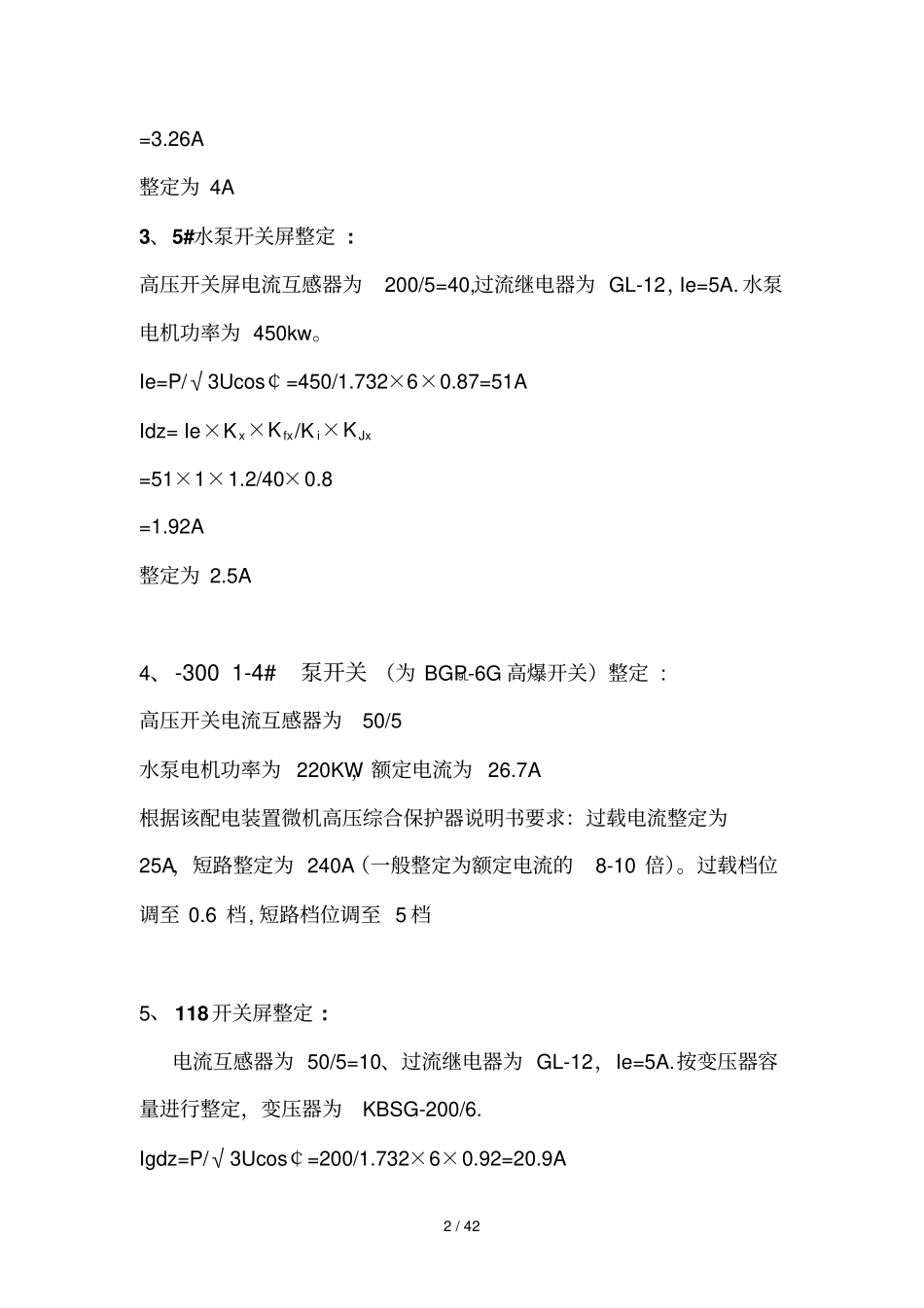

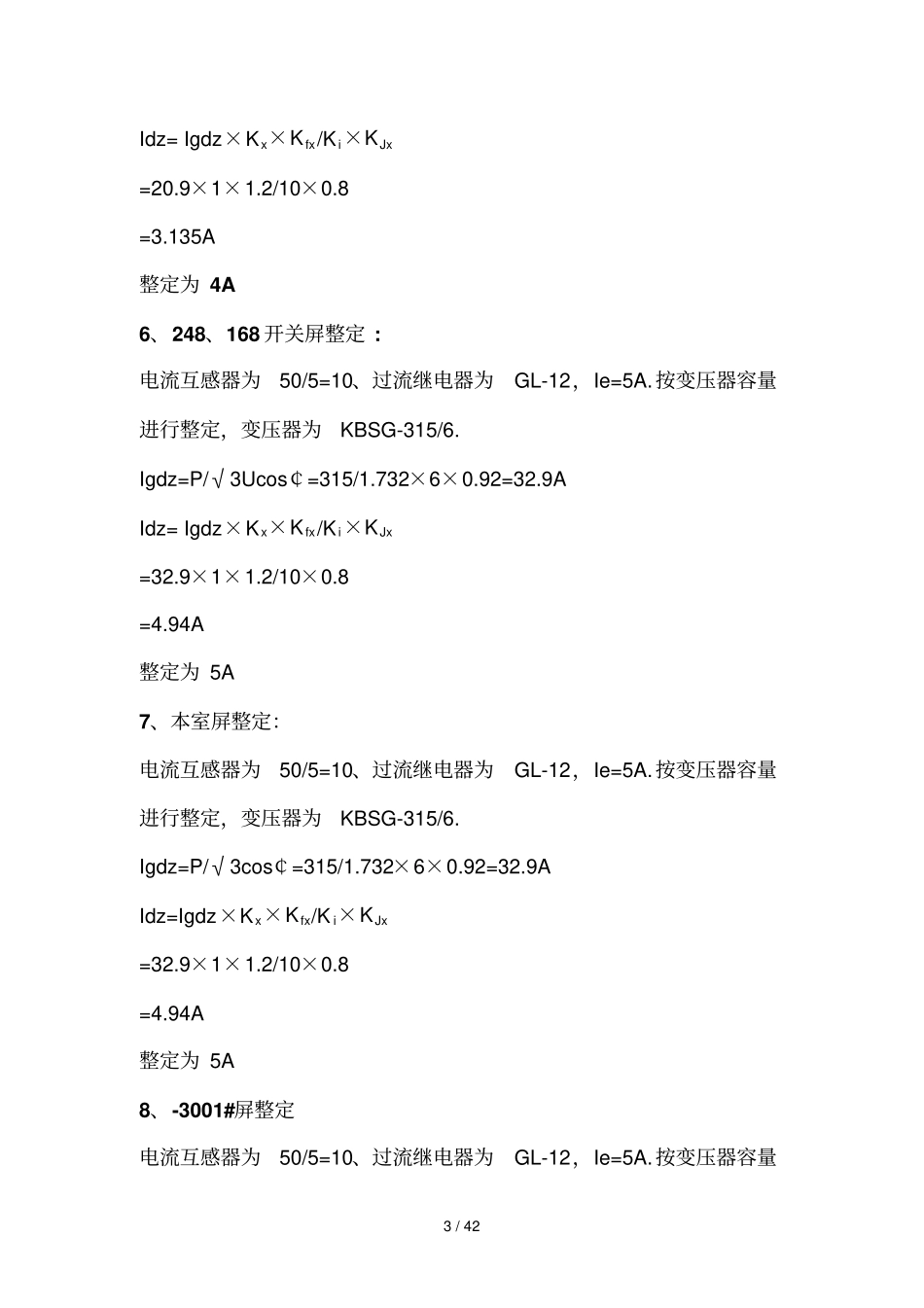

1 / 42 淝江煤矿井下供电系统整定值计算（一）井下高压开关整定：1、中央变电所 1#2#总屏及联络开关整定：总开关屏、联络开关屏电流互感器为400/5=80、过流继电器为 GL-12，Ie=10A. 井下最大负荷按矿井全矿井井下受大水威胁，为全部水泵运行排水时负荷，（-150 泵房 5 台 450KW水泵-300 泵房 1 台220KW水泵加照明）故最大负荷为2500kwh计算。Igdz=P/ √3Ucos￠=2500/1.732 ×6×0.87=276.5A Idz=Igdz ×Kk×KJx/K i ×Kf式中：KJx -------结线系数 , 取 1 KK -------可靠系数 , 通常取 (1.15-1.25)取 1.2 Ki-------电流互感器变比Kf-------返回系数 , 取 0.8 Idz=276.5 ×1×1.2/80 ×0.8=3.32A 整定为 5A. 2、1#、2#、3#、4#水泵屏整定 : 电流互感器为75/5=15、过流继电器为GL-12，Ie=5A.水泵电机功率为 450kw。Ie=P/√3Ucos￠=450/1.732×6×0.87=51A Idz= Ie×K x×K fx/K i×K Jx=51×1×1.2/15×0.8 2 / 42 =3.26A 整定为 4A 3、5#水泵开关屏整定 : 高压开关屏电流互感器为200/5=40,过流继电器为 GL-12，Ie=5A. 水泵电机功率为 450kw。Ie=P/√3Ucos￠=450/1.732×6×0.87=51A Idz= Ie×K x×K fx/K i×K Jx=51×1×1.2/40×0.8 =1.92A 整定为 2.5A 4、-300 1-4#泵开关 （为 BGP9L-6G 高爆开关）整定 : 高压开关电流互感器为50/5 水泵电机功率为 220KW，额定电流为 26.7A 根据该配电装置微机高压综合保护器说明书要求：过载电流整定为25A，短路整定为 240A（一般整定为额定电流的8-10 倍）。过载档位调至 0.6 档, 短路档位调至 5 档5、118开关屏整定 : 电流互感器为 50/5=10、过流继电器为 GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-200/6. Igdz=P/√3Ucos￠=200/1.732×6×0.92=20.9A 3 / 42 Idz= Igdz×K x×K fx/K i×K Jx=20.9×1×1.2/10×0.8 =3.135A 整定为 4A 6、248、168 开关屏整定 : 电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6. Igdz=P/√3Ucos￠=315/1.732×6×0.92=32.9A Idz= Igdz×K x×K fx/K i×K Jx=32.9×1×1.2/10×0.8 =4.94A 整定为 5A 7、本室屏整定：电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6. Igdz=P/√3cos￠=315/1.732×6×0.92=32.9A Idz=Igdz×K x×K fx/K i×K Jx=32.9...
