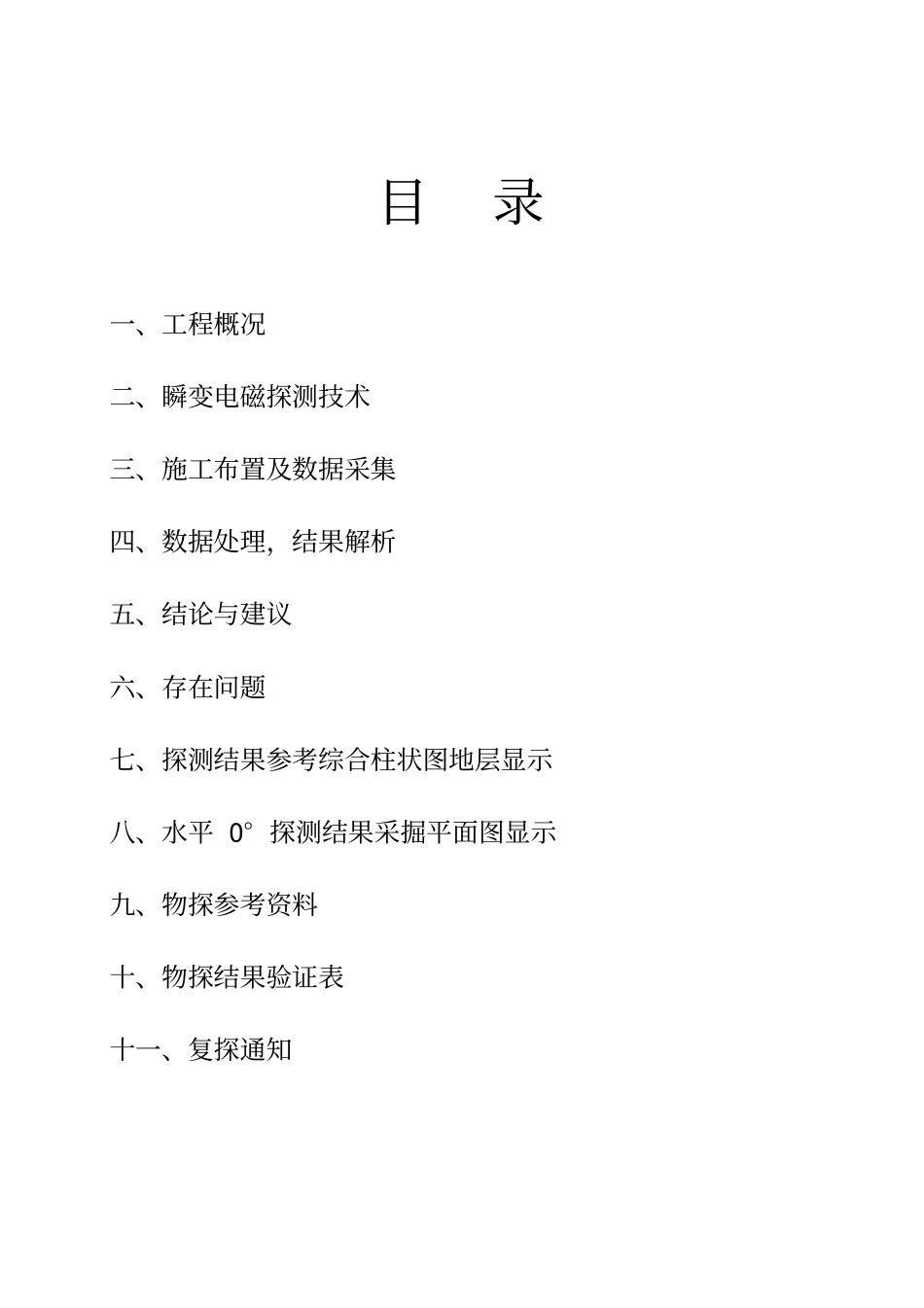

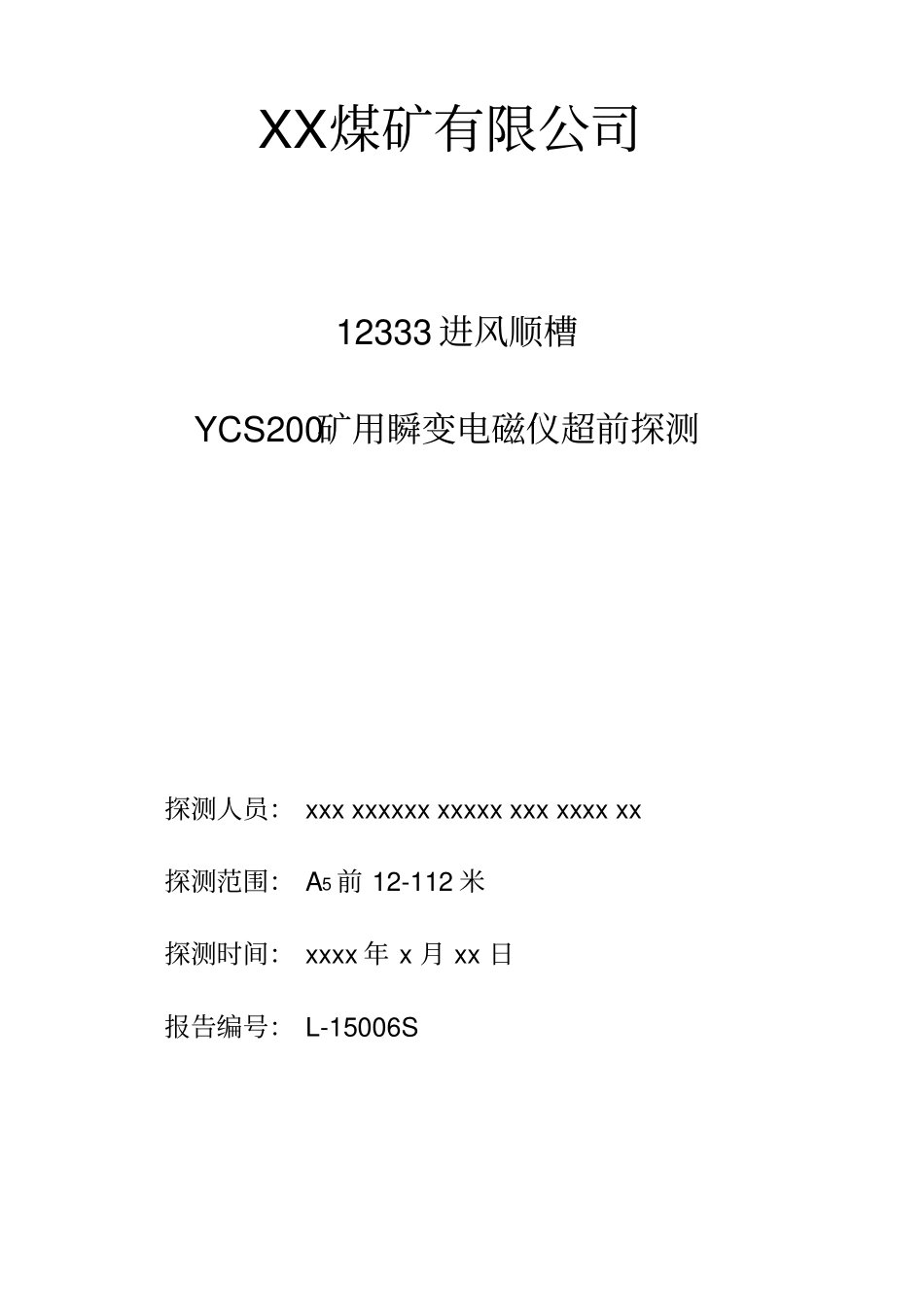

XX煤矿有限公司12333 进风顺槽YCS200矿用瞬变电磁仪超前探测探测人员： xxx xxxxxx xxxxx xxx xxxx xx探测范围： A5 前 12-112 米探测时间： xxxx 年 x 月 xx 日报告编号： L-15006S目录一、工程概况二、瞬变电磁探测技术三、施工布置及数据采集四、数据处理，结果解析五、结论与建议六、存在问题七、探测结果参考综合柱状图地层显示八、水平 0° 探测结果采掘平面图显示九、物探参考资料十、物探结果验证表十一、复探通知XX煤矿 12333 进风顺槽YCS200矿用瞬变电磁仪超前探测一、工程概况1、探测位置： 12333 进风顺槽12333 进风顺槽布置在二采区皮带巷左侧，以方位角223° 开口，设计长度 1000m。12333 回采准备工作面布置在10#煤层中。地面标高为 970~1043m，井下标高为 730~740m。探测施工处于迎头位置。距离A5 测点 12 米。如下图所示：2、井田主要含水层有：（1）中奥陶统石灰岩含水层；（2）上石碳统太原组石灰岩含水层；（3）二叠系下统山西组及石盒子组砂岩含水层；（4）第四系孔隙含水层。3、井田主要隔水层有：（1）、中上更新统黄色亚粘土隔水层；（2）、各含水层之间的泥岩、砂质泥岩、粘土岩隔水层；（3）、本溪组隔水层。4、探测目的煤矿生产过程中会受到多种地质因素的影响，其中矿井水害长期以来一直是制约煤炭矿产资源安全高效开采的主要因素之一，为了保证掘进安全，避免水害发生，依据“物探先行、钻探验证”的防治水原则，进行本次瞬变电磁法探测。①探测目的是为煤矿企业安全生产服务，为防止在掘进工作中灾害的发生，保证生产安全。②为制定安全技术措施提供科学依据，实现更科学的规划，更安全的生产。5、探测任务本次探测的主要任务是使用YCS200矿用本安型瞬变电磁仪，通过不同角度利用瞬变电磁法探测A5 测点前 12— 112 米 的赋水情况，根据探测情况编制报告为掘进安全地质工作提供参考依据。二、瞬变电磁探测技术1、概 述YCS200矿用本安型瞬变电磁仪是武汉地大华睿地学技术有限公司结合十数年瞬变电磁法勘探研究，在地面勘探瞬变电磁仪的基础上衍生出来的适合矿井使用的新型瞬变电磁仪，主要用于煤矿井下巷道周围地质构造勘探、测水勘探和地面工程勘探。Windows 操作平台、大尺寸真彩液晶屏和一键采集的软件结构更加方便您的使用，超微弱信号采集技术的使用，确保了在小功率发射电流的情况下也可探测较远距离。（1）、执行标准Q/HR5. 0-2011《YCS200矿用本安型瞬变电磁仪》（2...
