煤矿井下电气设备保护接地安装规定VIP专享

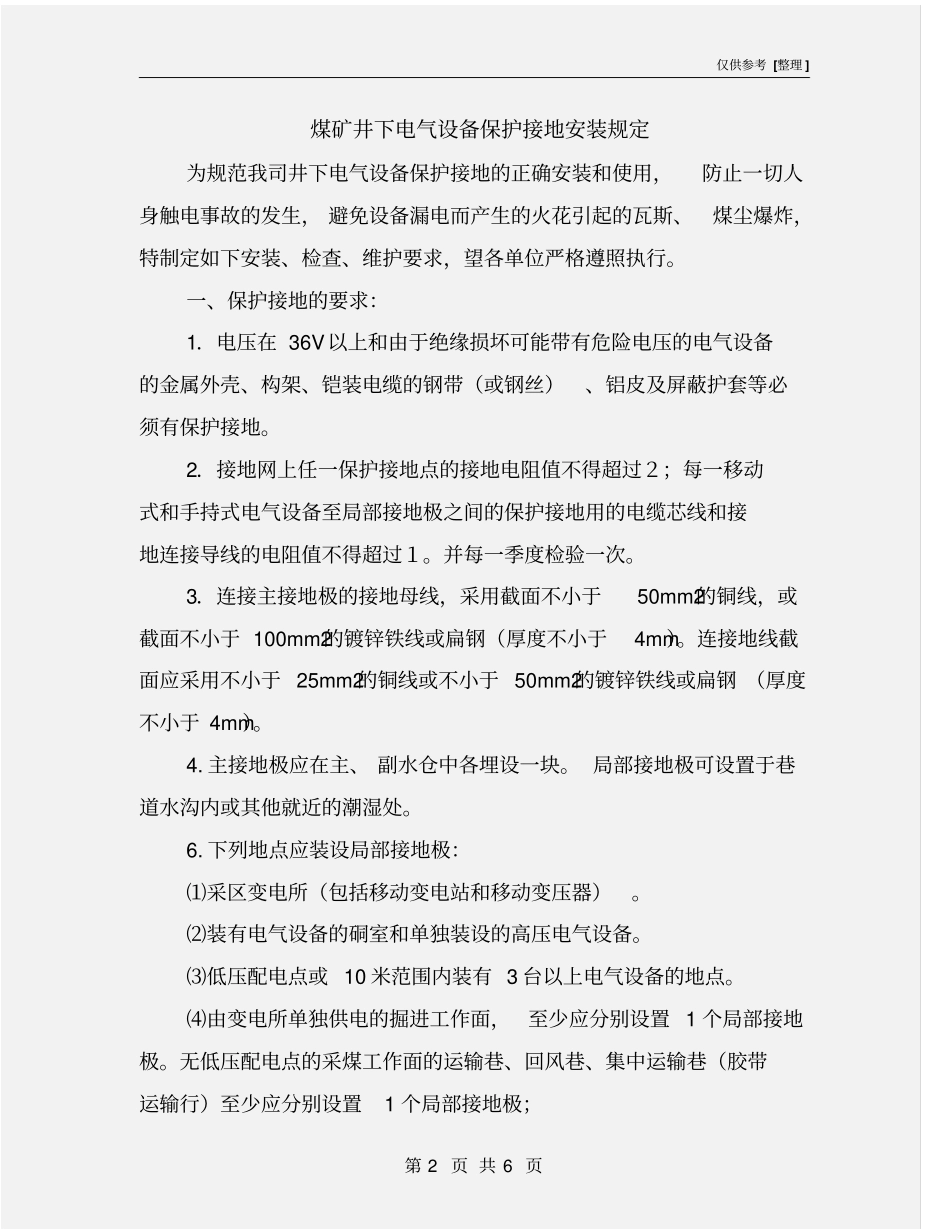

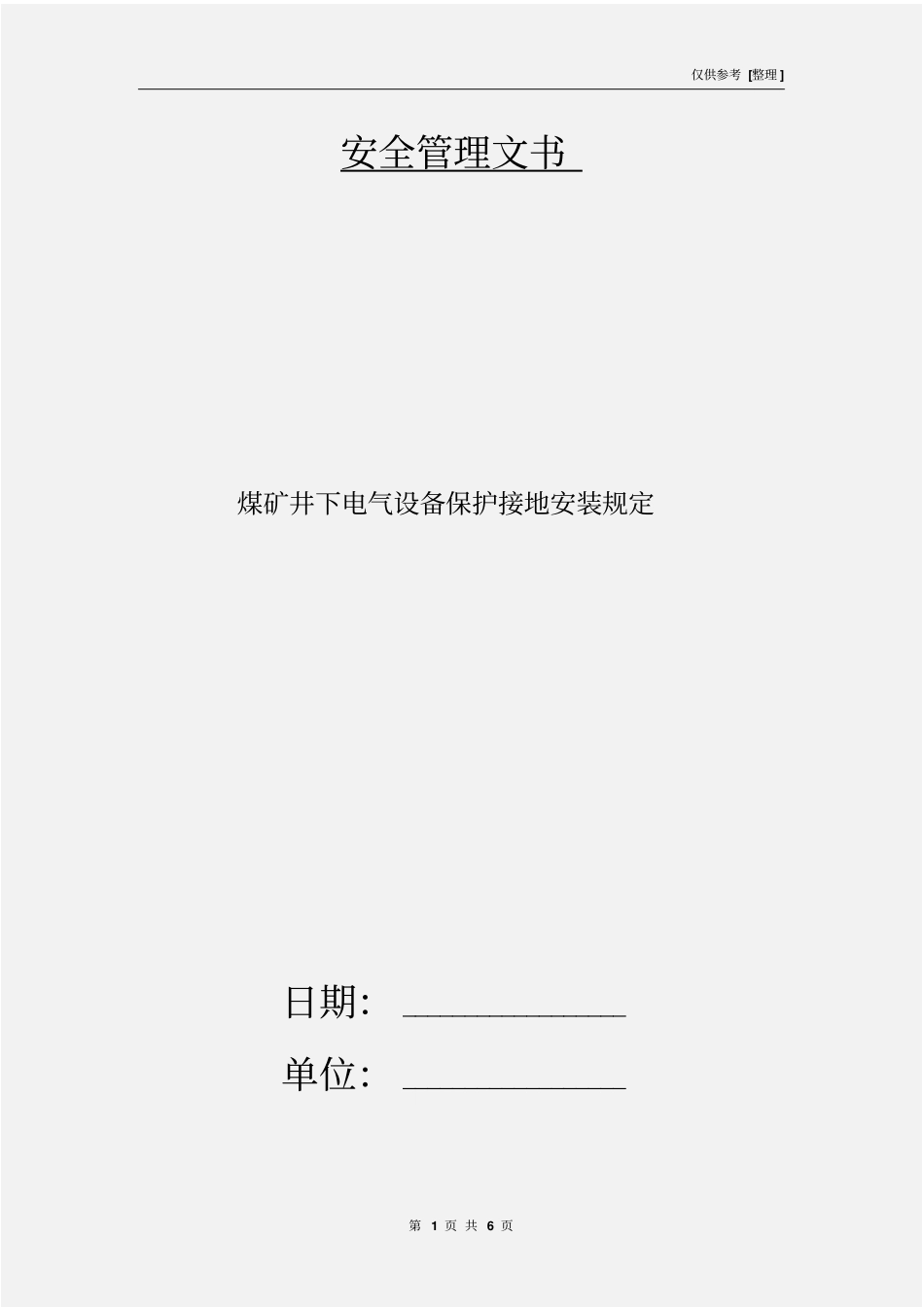

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书煤矿井下电气设备保护接地安装规定日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页煤矿井下电气设备保护接地安装规定为规范我司井下电气设备保护接地的正确安装和使用，防止一切人身触电事故的发生， 避免设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下安装、检查、维护要求，望各单位严格遵照执行。一、保护接地的要求：1．电压在 36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铝皮及屏蔽护套等必须有保护接地。2．接地网上任一保护接地点的接地电阻值不得超过２；每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值不得超过１。并每一季度检验一次。3．连接主接地极的接地母线，采用截面不小于50mm2的铜线，或截面不小于 100mm2的镀锌铁线或扁钢（厚度不小于4mm）。连接地线截面应采用不小于 25mm2的铜线或不小于 50mm2的镀锌铁线或扁钢 （厚度不小于 4mm）。4. 主接地极应在主、 副水仓中各埋设一块。 局部接地极可设置于巷道水沟内或其他就近的潮湿处。6. 下列地点应装设局部接地极：⑴采区变电所（包括移动变电站和移动变压器）。⑵装有电气设备的硐室和单独装设的高压电气设备。⑶低压配电点或 10 米范围内装有 3 台以上电气设备的地点。⑷由变电所单独供电的掘进工作面，至少应分别设置 1 个局部接地极。无低压配电点的采煤工作面的运输巷、回风巷、集中运输巷（胶带运输行）至少应分别设置1 个局部接地极；仅供参考 [整理 ] 第 3 页 共 6 页⑸连接高压动力电缆的金属连接装置。对于井下单台低压电气设备的保护接地安装应按局部接地安装要求执行，必须保证接地点的电阻值不小于２。二、井下电气设备保护接地制作标准：1、井下硐室、对手交接班地点如中央变电所、采区变电所、乳化泵站、瓦斯抽放泵站电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于25mm2的裸铜线。2、井下固定、半固定设备但无人看守或移动电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于 50mm2的镀锌铁线， 即直径不小于 8 毫米的 50mm2钢绞线。3、钢绞线接地线制作要求：⑴钢绞线长度大于等于1500mm；⑵钢绞线两端头应进行镀锡...
