煤矿井巷掘进过断层安全技术措施方案

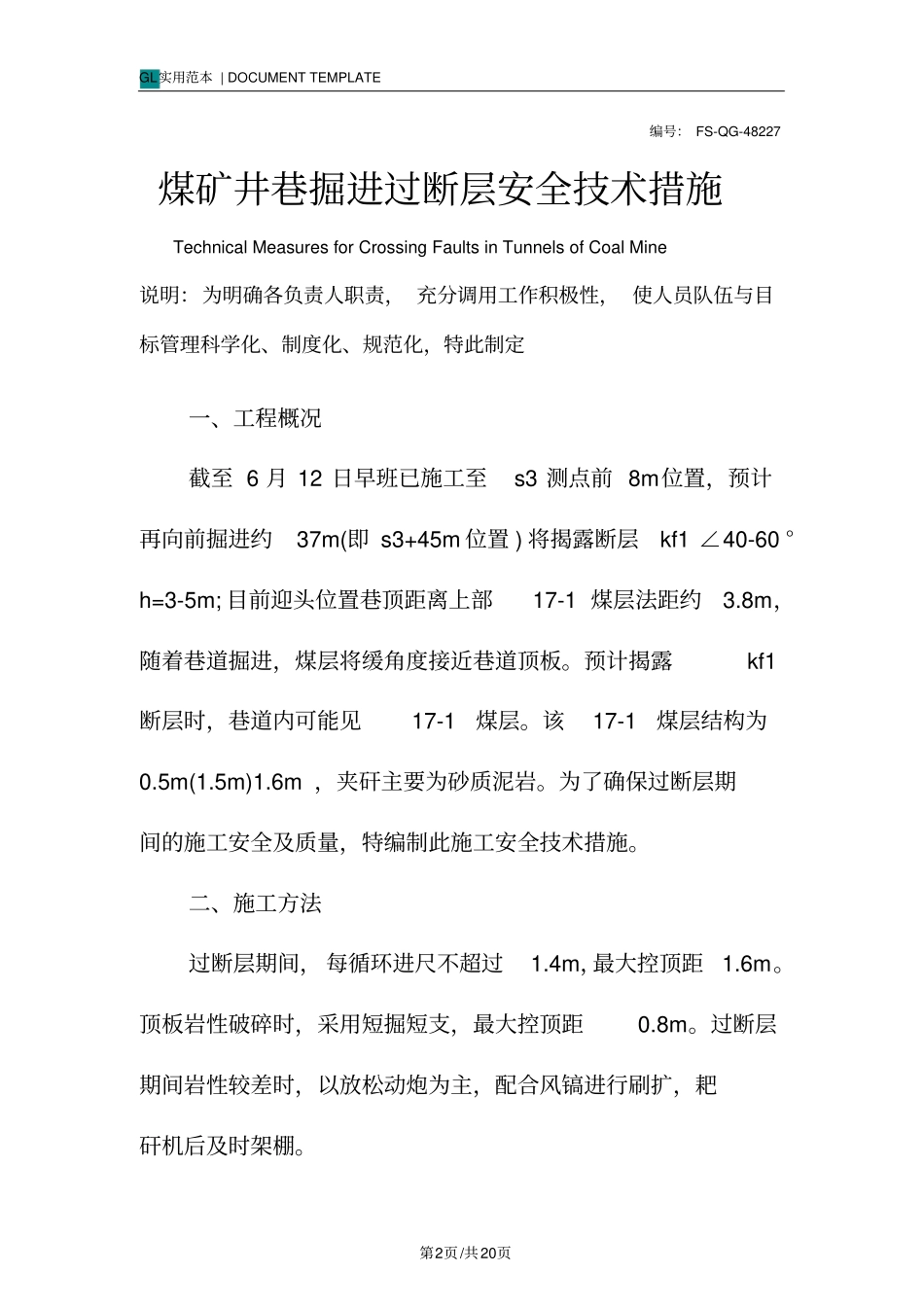

整体解决方案系列煤矿井巷掘进过断层安全技术措施（标准、完整、实用、可修改）GL实用范本 | DOCUMENT TEMPLATE 第2页/共20页编号： FS-QG-48227煤矿井巷掘进过断层安全技术措施Technical Measures for Crossing Faults in Tunnels of Coal Mine 说明：为明确各负责人职责， 充分调用工作积极性， 使人员队伍与目标管理科学化、制度化、规范化，特此制定一、工程概况截至 6 月 12 日早班已施工至s3 测点前 8m位置，预计再向前掘进约37m(即 s3+45m 位置 ) 将揭露断层kf1 ∠40-60 °h=3-5m; 目前迎头位置巷顶距离上部17-1 煤层法距约3.8m，随着巷道掘进，煤层将缓角度接近巷道顶板。预计揭露kf1断层时，巷道内可能见17-1煤层。该17-1煤层结构为0.5m(1.5m)1.6m ，夹矸主要为砂质泥岩。为了确保过断层期间的施工安全及质量，特编制此施工安全技术措施。二、施工方法过断层期间， 每循环进尺不超过1.4m，最大控顶距1.6m。顶板岩性破碎时，采用短掘短支，最大控顶距0.8m。过断层期间岩性较差时，以放松动炮为主，配合风镐进行刷扩，耙矸机后及时架棚。GL实用范本 | DOCUMENT TEMPLATE 第3页/共20页( 一) 锚网索喷施工1、距离断层 20m位置起严格按 “边探边掘” 施工， 在循环进尺过程中沿巷道掘进方向0° 正顶向下1500mm及仰角30° 正顶各施工一个8m探眼，探清巷道前方地质情况，每次爆破前利用锚索钻机，配 b18 中空六角钢钎， 钢钎 1.0m 长，φ 28mm双翼钻头向工作面打超前探孔。2、在过断层施工期间， 要坚持使用超前钢筋和护顶锚杆作为临时支护。3、过断层段， 严格控制巷道墙部锚杆施工质量，搭接采用钢带压接的方式。4、过断层期间采用密集锚索配合m 钢带的永久支护方式。过断层前后5m范围内锚索间排距改为1000×700mm，每排 5 根。5、过断层期间， 采用超前钢筋作为超前支护，超前钢筋间距不超过300mm，间距和数量可根据岩性适当调整，每循环使用不少于13 根( 岩性较差时必须支护到肩窝位置) ，护顶锚杆每循环使用3~5 根，固定超前钢筋锚杆根据超前钢筋的数量而定 ; 超前钢筋插入岩石实体不低于500mm。GL实用范本 | DOCUMENT TEMPLATE 第4页/共20页( 二) 套 36u 型棚施工1、施工前先对施工地点巷道进行检查，敲帮问顶找尽开裂浆皮确认安全后，方可进入施工现场。2、搭设脚手架的钢管距离轨道不得小于600mm，脚手架用钢管和专用卡扣进行搭设，搭建高度应高于下方过往车辆...
