煤矿综采工作面设计

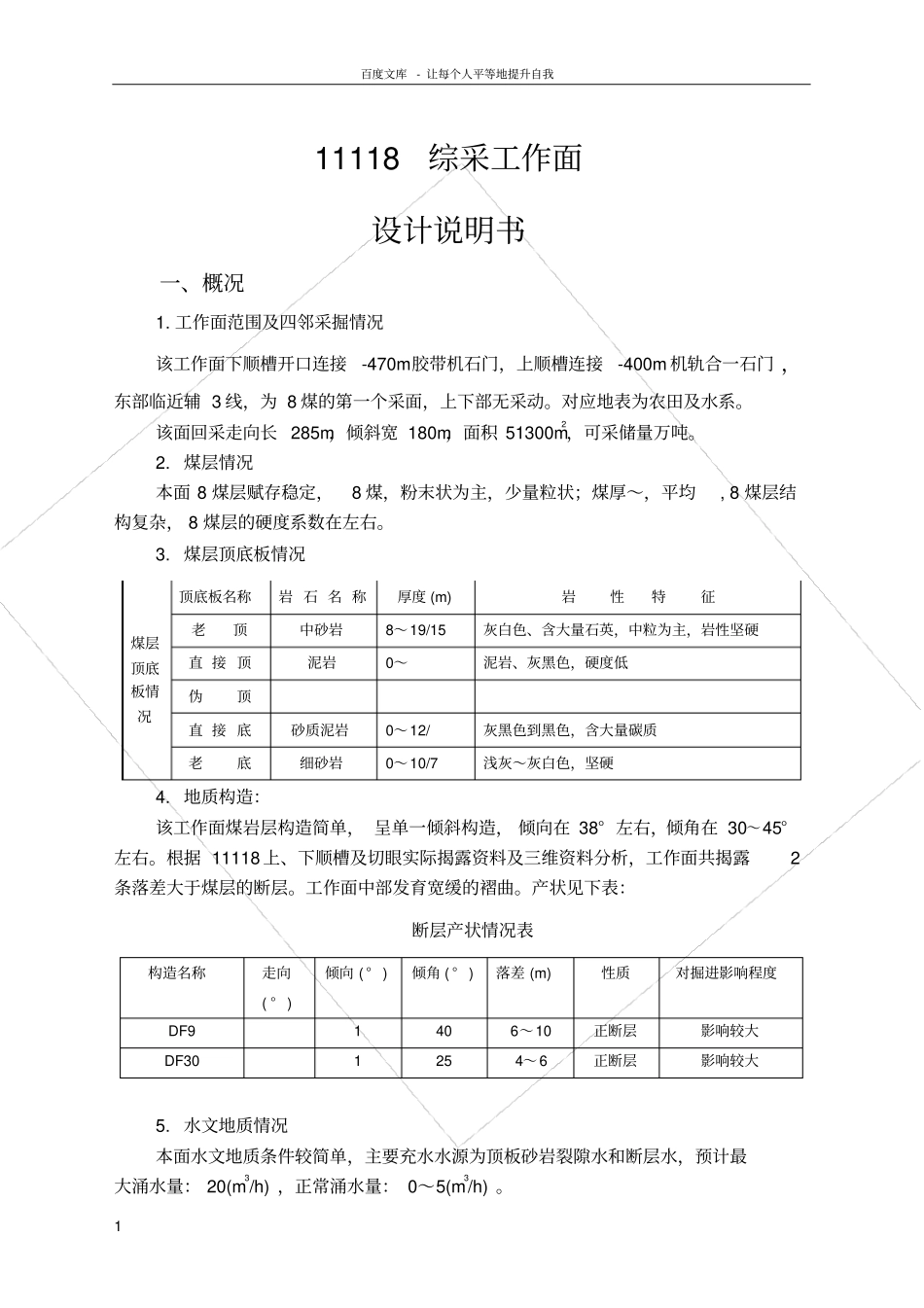

煤矿综采工作面设计_第1页
1/18

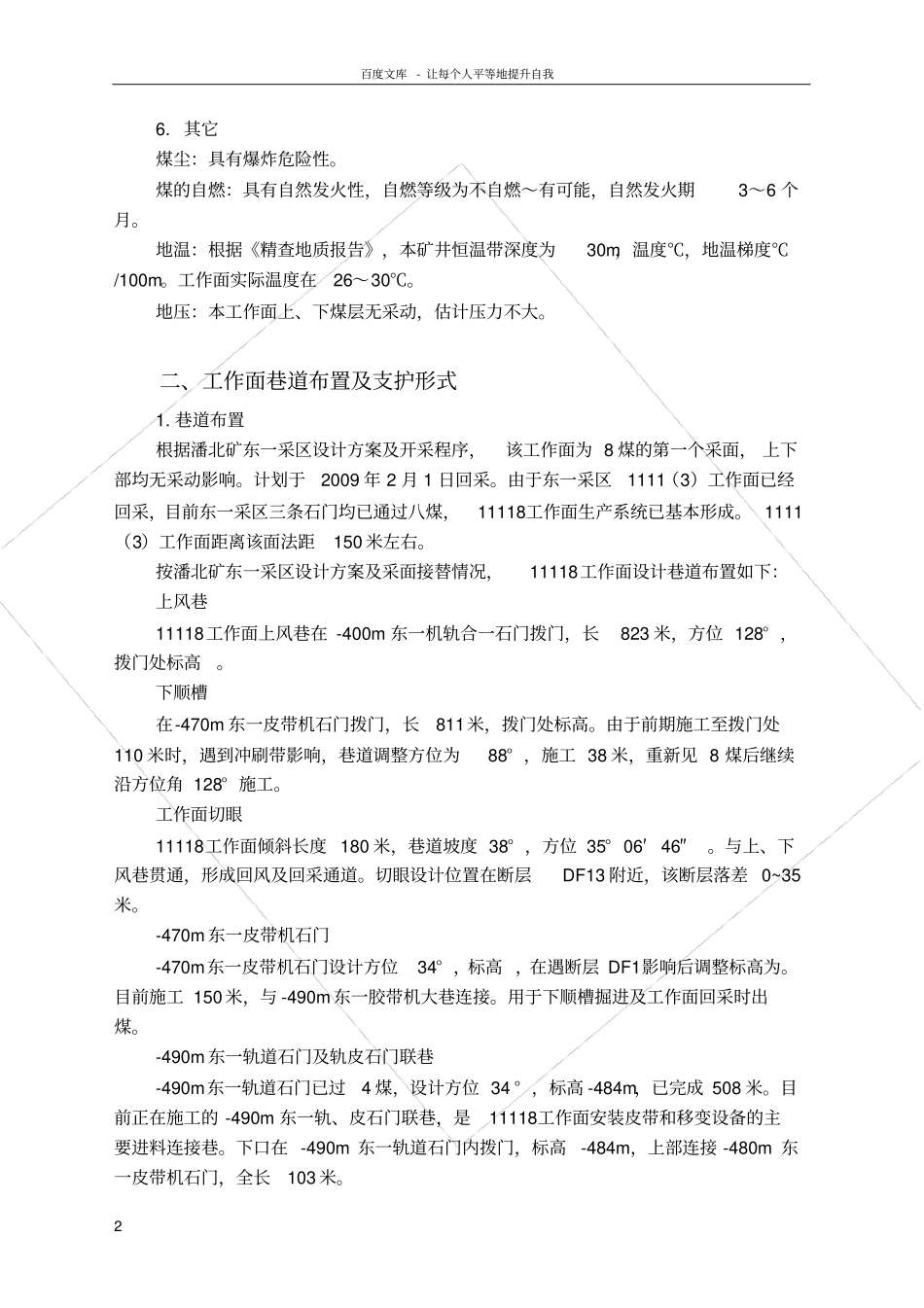

煤矿综采工作面设计_第2页
2/18

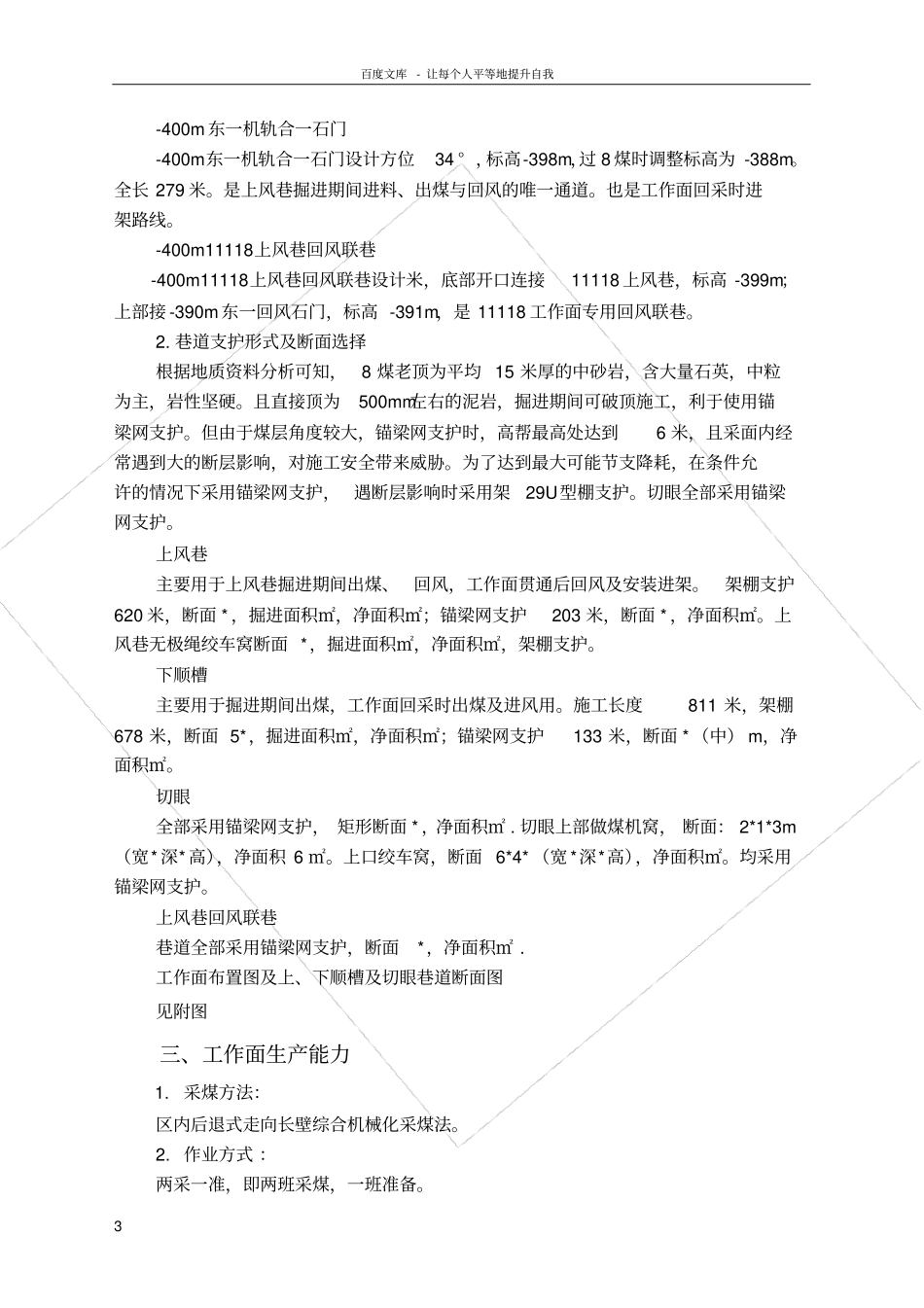

煤矿综采工作面设计_第3页
3/18
百度文库- 让每个人平等地提升自我1 11118综采工作面设计说明书一、概况1. 工作面范围及四邻采掘情况该工作面下顺槽开口连接-470m胶带机石门,上顺槽连接-400m 机轨合一石门 ,东部临近辅 3 线,为 8 煤的第一个采面,上下部无采动。对应地表为农田及水系。该面回采走向长 285m,倾斜宽 180m,面积 51300m2,可采储量万吨。2. 煤层情况本面 8 煤层赋存稳定,8 煤,粉末状为主,少量粒状;煤厚~,平均, 8 煤层结构复杂, 8 煤层的硬度系数在左右。3. 煤层顶底板情况煤层顶底板情况顶底板名称岩 石 名 称厚度 (m) 岩性特征老顶中砂岩8~19/15 灰白色、含大量石英,中粒为主,岩性坚硬直 接 顶泥岩0~泥岩、灰黑色,硬度低伪顶直 接 底砂质泥岩0~12/ 灰黑色到黑色,含大量碳质老底细砂岩0~10/7 浅灰~灰白色,坚硬4. 地质构造:该工作面煤岩层构造简单, 呈单一倾斜构造, 倾向在 38° 左右,倾角在 30~45°左右。根据 11118 上、下顺槽及切眼实际揭露资料及三维资料分析,工作面共揭露2条落差大于煤层的断层。工作面中部发育宽缓的褶曲。产状见下表:断层产状情况表构造名称走向( ° ) 倾向 ( ° ) 倾角 ( ° ) 落差 (m) 性质对掘进影响程度DF9 1 40 6~10 正断层影响较大DF30 1 25 4~6 正断层影响较大5. 水文地质情况本面水文地质条件较简单,主要充水水源为顶板砂岩裂隙水和断层水,预计最大涌水量: 20(m3/h) ,正常涌水量: 0~5(m3/h) 。百度文库- 让每个人平等地提升自我2 6. 其它煤尘:具有爆炸危险性。煤的自燃:具有自然发火性,自燃等级为不自燃~有可能,自然发火期3~6 个月。地温:根据《精查地质报告》,本矿井恒温带深度为30m,温度℃,地温梯度℃/100m。工作面实际温度在26~30℃。地压:本工作面上、下煤层无采动,估计压力不大。二、工作面巷道布置及支护形式1. 巷道布置根据潘北矿东一采区设计方案及开采程序,该工作面为 8 煤的第一个采面, 上下部均无采动影响。计划于2009 年 2 月 1 日回采。由于东一采区1111(3)工作面已经回采,目前东一采区三条石门均已通过八煤,11118工作面生产系统已基本形成。 1111(3)工作面距离该面法距150 米左右。按潘北矿东一采区设计方案及采面接替情况,11118工作面设计巷道布置如下:上风巷11118工作面上风巷在 -400m 东一机轨合一石门拨门,长823 米,方位 128° ,拨门处标高。下顺槽在-470...
