煤粉空气混合物气流速度在线监测系统说明书0630

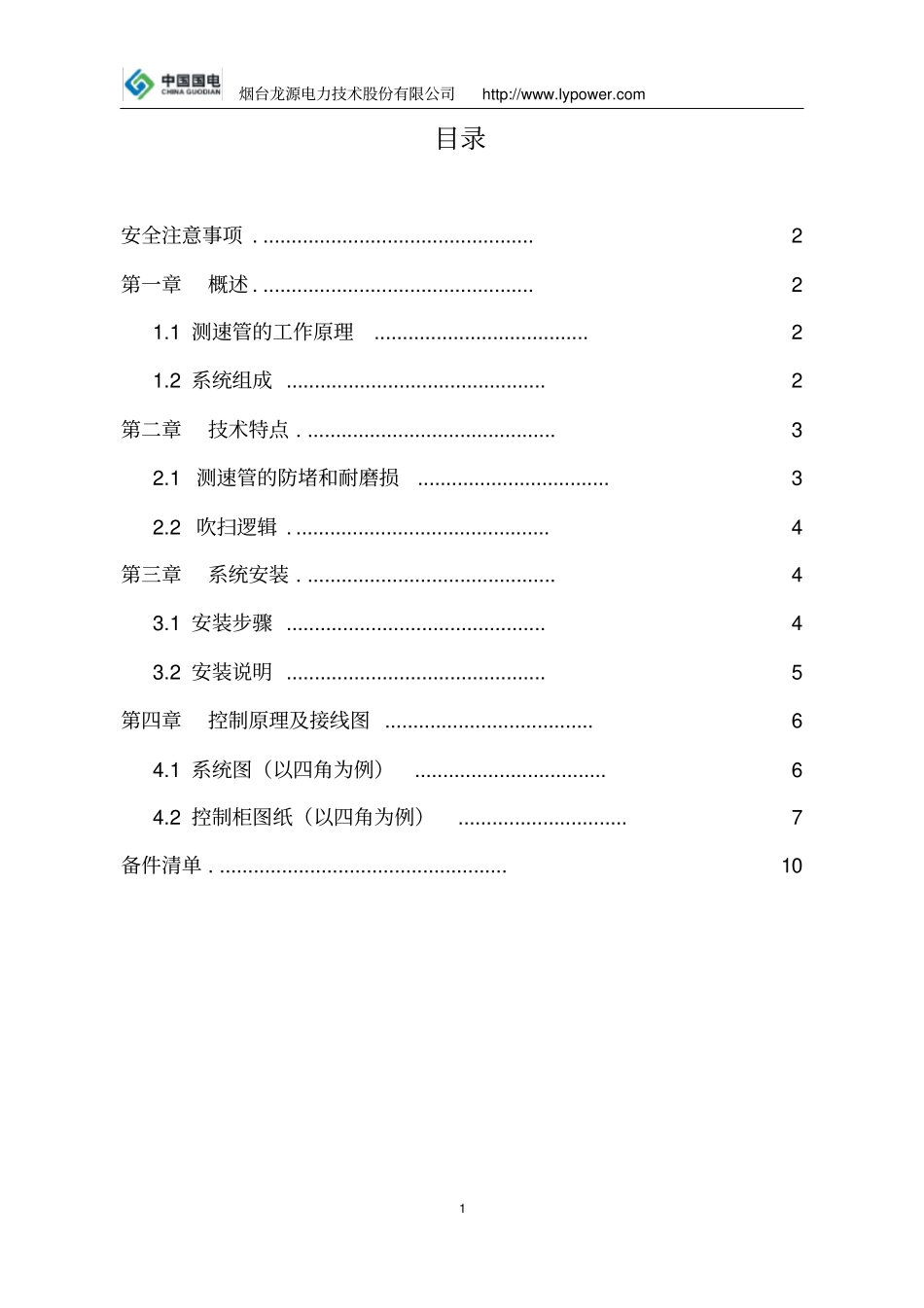

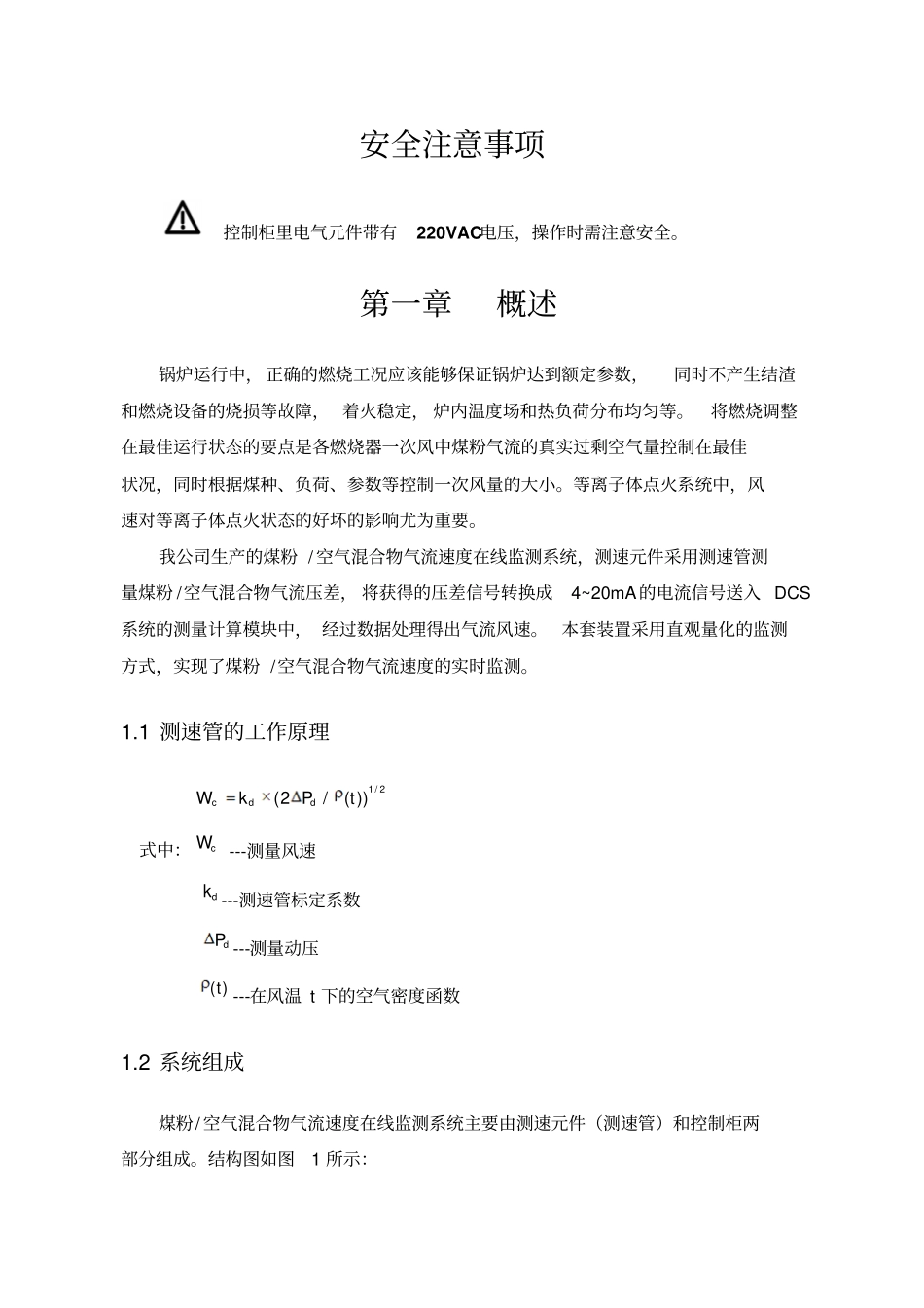

煤粉/ 空气混合物气流速度在线监测系统说明书烟台龙源电力技术股份有限公司2011 年 6 月烟台龙源电力技术股份有限公司http://www.lypower.com 1目录安全注意事项 . ................................................ 2第一章概述 . ................................................ 21.1 测速管的工作原理...................................... 21.2 系统组成 .............................................. 2第二章技术特点 . ............................................ 32.1 测速管的防堵和耐磨损.................................. 32.2 吹扫逻辑 . ............................................. 4第三章系统安装 . ............................................ 43.1 安装步骤 .............................................. 43.2 安装说明 .............................................. 5第四章控制原理及接线图 ..................................... 64.1 系统图（以四角为例） .................................. 64.2 控制柜图纸（以四角为例） .............................. 7备件清单 . ................................................... 10 安全注意事项控制柜里电气元件带有220VAC电压，操作时需注意安全。第一章概述锅炉运行中， 正确的燃烧工况应该能够保证锅炉达到额定参数，同时不产生结渣和燃烧设备的烧损等故障， 着火稳定， 炉内温度场和热负荷分布均匀等。将燃烧调整在最佳运行状态的要点是各燃烧器一次风中煤粉气流的真实过剩空气量控制在最佳状况，同时根据煤种、负荷、参数等控制一次风量的大小。等离子体点火系统中，风速对等离子体点火状态的好坏的影响尤为重要。我公司生产的煤粉 / 空气混合物气流速度在线监测系统，测速元件采用测速管测量煤粉 /空气混合物气流压差， 将获得的压差信号转换成4~20mA的电流信号送入 DCS系统的测量计算模块中， 经过数据处理得出气流风速。 本套装置采用直观量化的监测方式，实现了煤粉 /空气混合物气流速度的实时监测。1.1 测速管的工作原理2/1))(/2(tPkWddc式中：cW---测量风速dk ---测速管标定系数dP ---测量动压)(t ---在风温 t 下的空气密度函数1.2 系统组成煤粉/ 空气混合物气流速度在线监测系统主要由测速元件（测速管）和控制柜两部分组成。结构图如图1 所示：烟台龙源电力技术...
