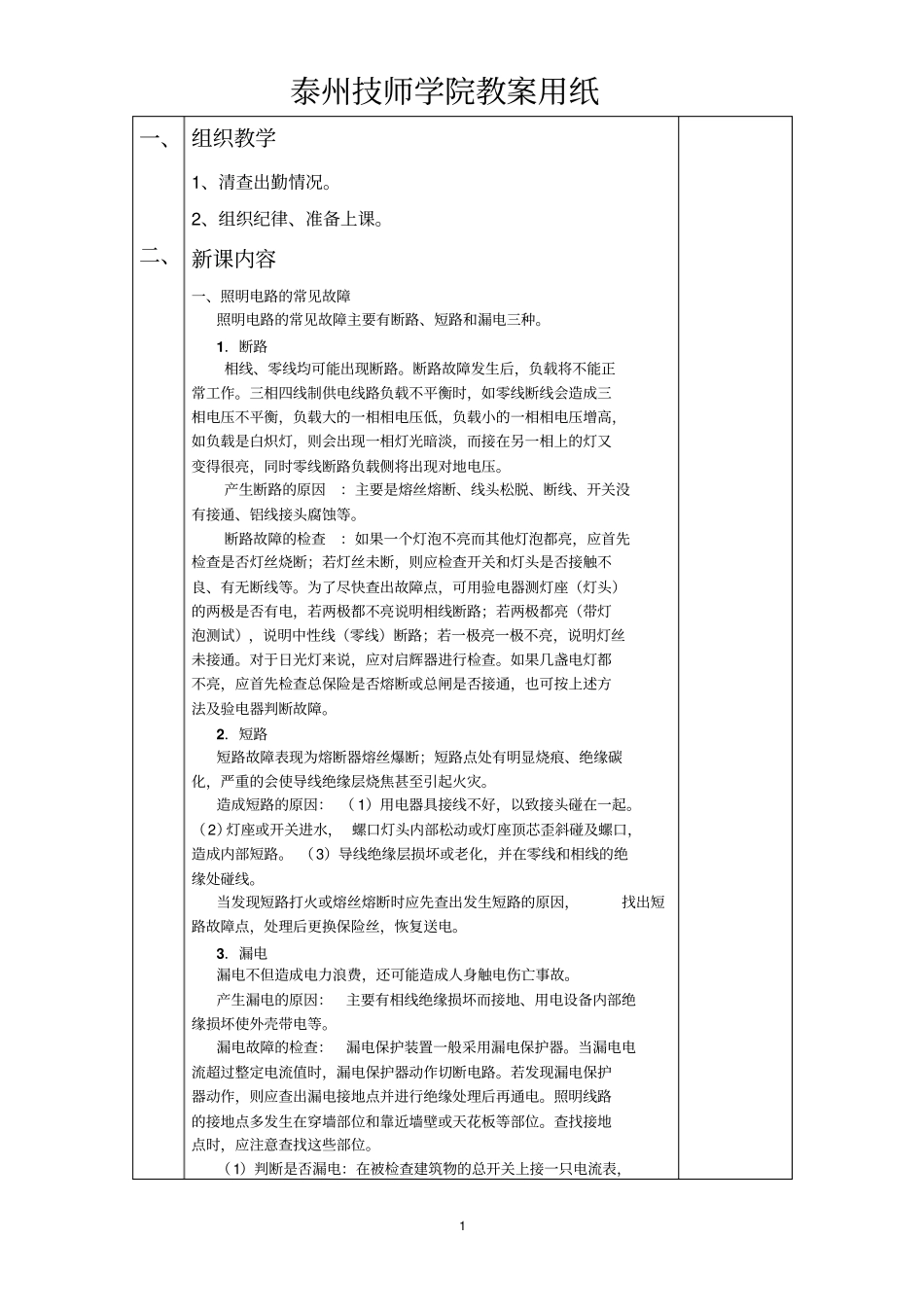

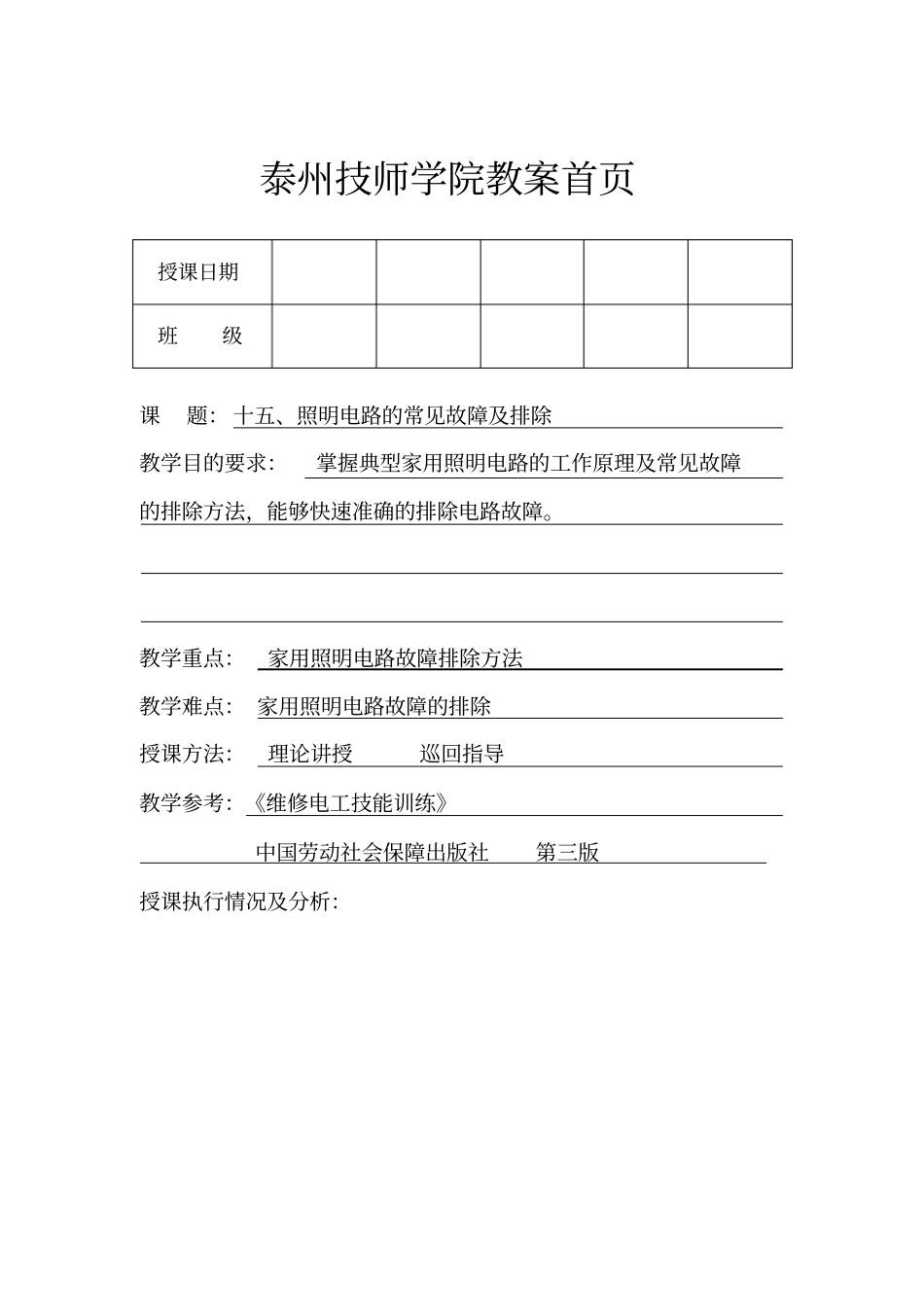

泰州技师学院教案首页授课日期班级课题： 十五、照明电路的常见故障及排除教学目的要求：掌握典型家用照明电路的工作原理及常见故障的排除方法，能够快速准确的排除电路故障。教学重点：家用照明电路故障排除方法教学难点： 家用照明电路故障的排除授课方法：理论讲授巡回指导教学参考：《维修电工技能训练》中国劳动社会保障出版社第三版授课执行情况及分析：泰州技师学院教案用纸1 一、二、组织教学1、清查出勤情况。2、组织纪律、准备上课。新课内容一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。1．断路相线、零线均可能出现断路。断路故障发生后，负载将不能正常工作。三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。对于日光灯来说，应对启辉器进行检查。如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。2．短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。造成短路的原因： （ 1）用电器具接线不好，以致接头碰在一起。（2）灯座或开关进水， 螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。 （3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。3．漏电漏电不但造成电力浪费，还可能造成人身触电伤亡事故。产生漏电的原因：主要有相线绝缘损坏而接地、用电设备内部绝缘损坏使外壳带电等。漏电故障的检查：漏电保护装置一般采用漏电保护器。当漏电电流超过整定电流值时，漏电保护器动作切断电路。若发现漏电保护器动作，则应查出漏电接地点并进行绝缘处理后再通电。照明线路的接地点多发生在穿墙部...
