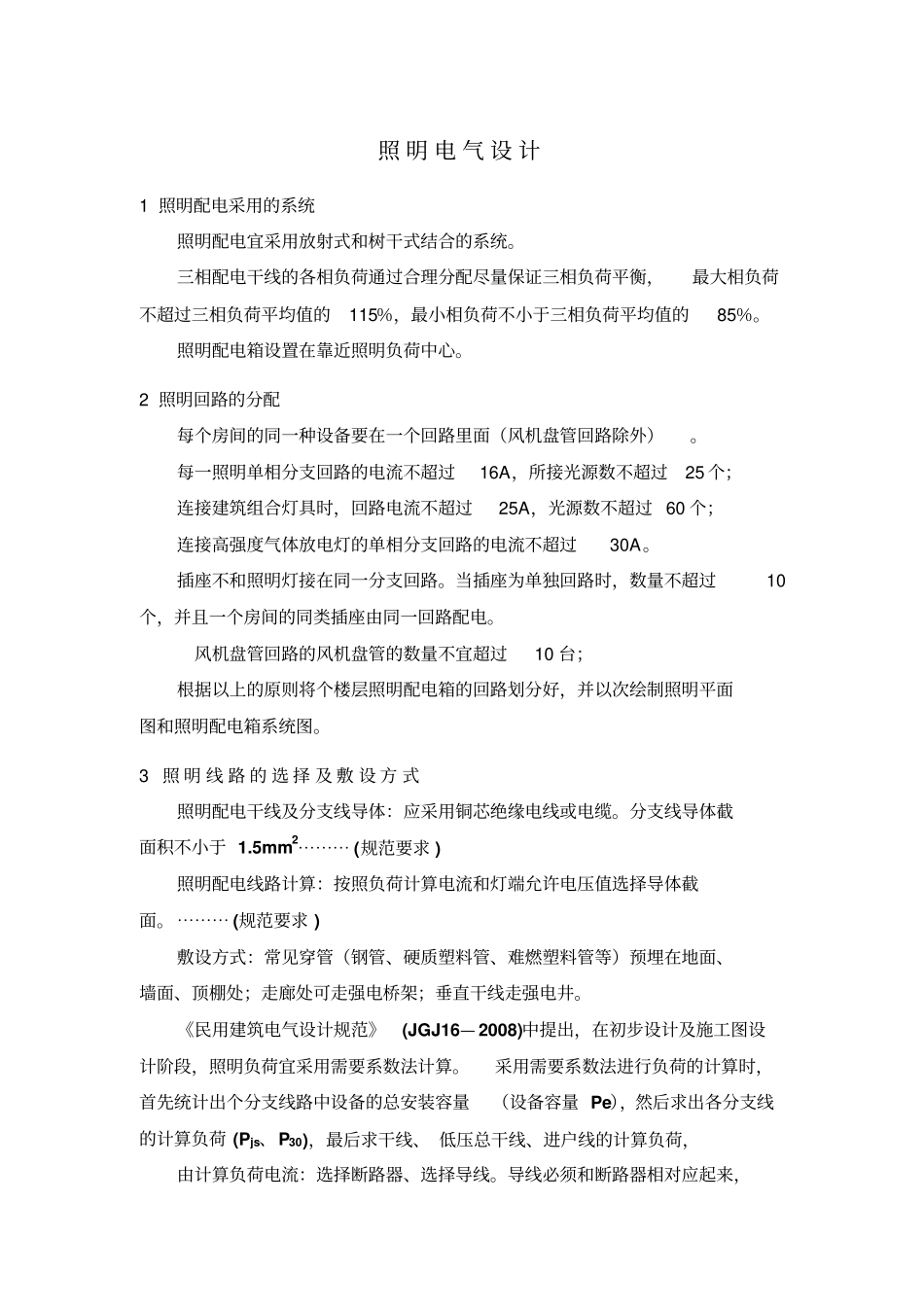

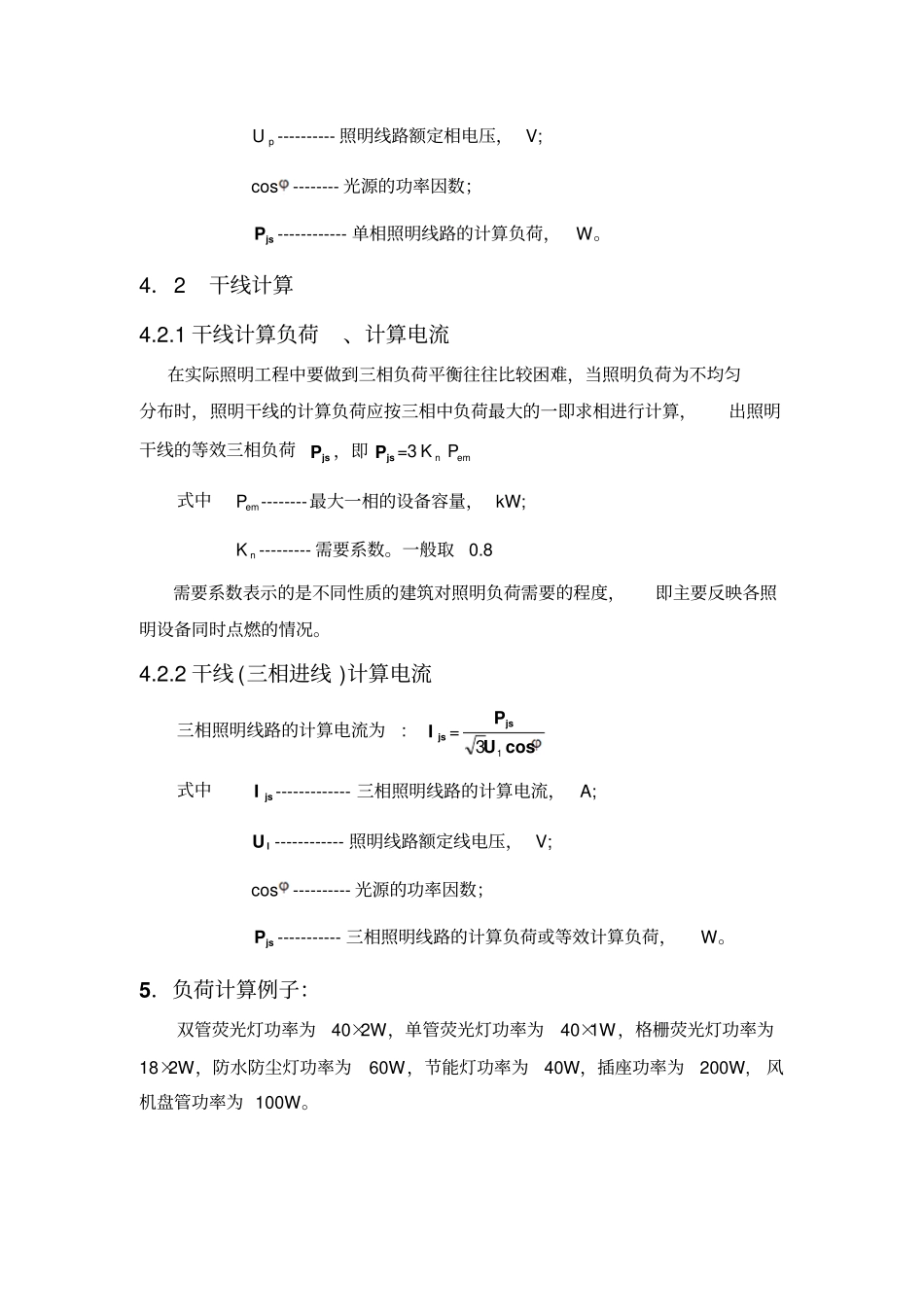

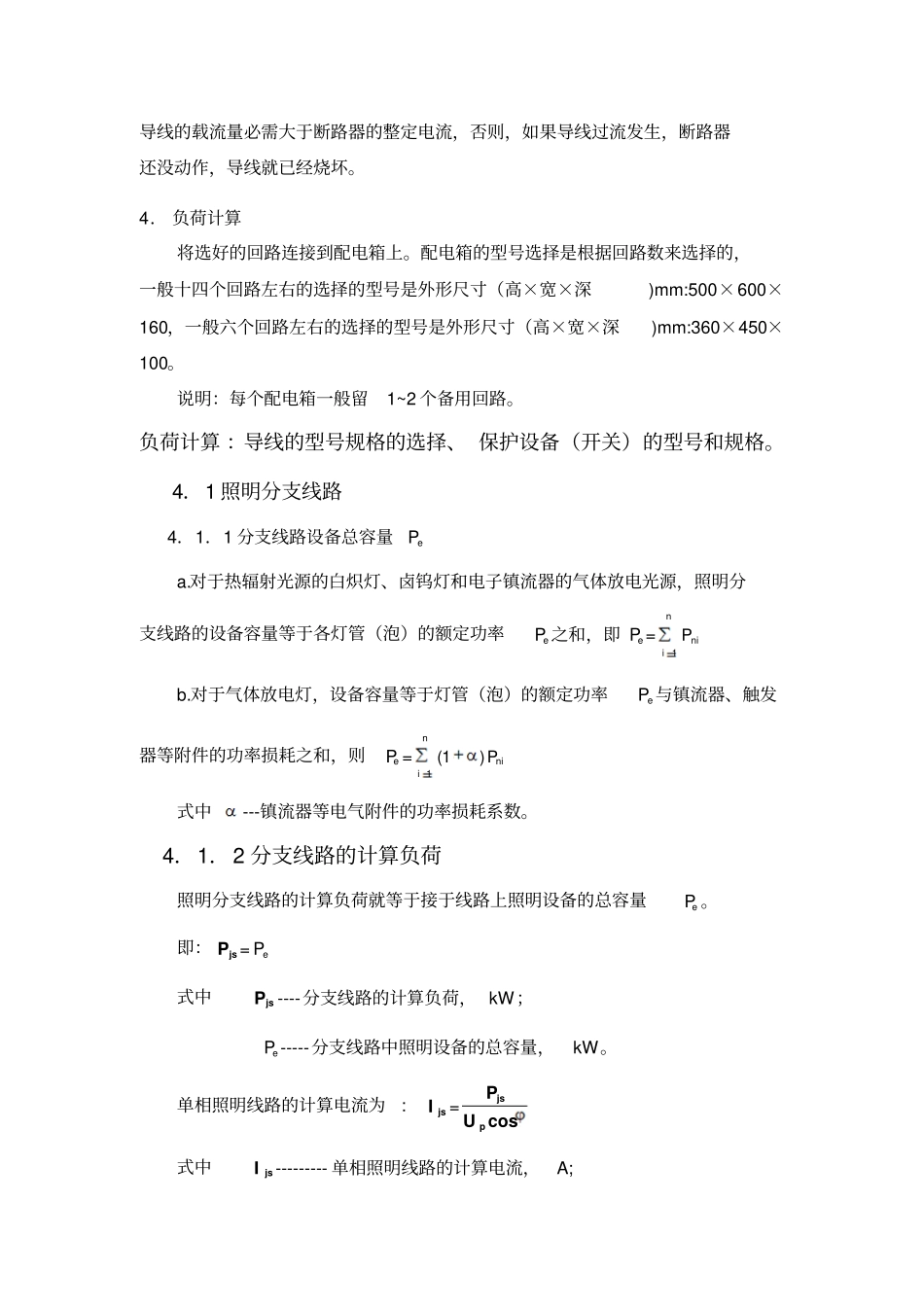

照 明 电 气 设 计1 照明配电采用的系统照明配电宜采用放射式和树干式结合的系统。三相配电干线的各相负荷通过合理分配尽量保证三相负荷平衡，最大相负荷不超过三相负荷平均值的115％，最小相负荷不小于三相负荷平均值的85％。照明配电箱设置在靠近照明负荷中心。2 照明回路的分配每个房间的同一种设备要在一个回路里面（风机盘管回路除外）。每一照明单相分支回路的电流不超过16A，所接光源数不超过25 个；连接建筑组合灯具时，回路电流不超过25A，光源数不超过 60 个；连接高强度气体放电灯的单相分支回路的电流不超过30A。插座不和照明灯接在同一分支回路。当插座为单独回路时，数量不超过10个，并且一个房间的同类插座由同一回路配电。风机盘管回路的风机盘管的数量不宜超过10 台；根据以上的原则将个楼层照明配电箱的回路划分好，并以次绘制照明平面图和照明配电箱系统图。3 照 明 线 路 的 选 择 及 敷 设 方 式照明配电干线及分支线导体：应采用铜芯绝缘电线或电缆。分支线导体截面积不小于 1.5mm2⋯⋯⋯ (规范要求 ) 照明配电线路计算：按照负荷计算电流和灯端允许电压值选择导体截面。 ⋯⋯⋯ (规范要求 ) 敷设方式：常见穿管（钢管、硬质塑料管、难燃塑料管等）预埋在地面、墙面、顶棚处；走廊处可走强电桥架；垂直干线走强电井。《民用建筑电气设计规范》(JGJ16— 2008)中提出，在初步设计及施工图设计阶段，照明负荷宜采用需要系数法计算。采用需要系数法进行负荷的计算时，首先统计出个分支线路中设备的总安装容量（设备容量 Pe），然后求出各分支线的计算负荷 (Pjs、P30)，最后求干线、 低压总干线、进户线的计算负荷，由计算负荷电流：选择断路器、选择导线。导线必须和断路器相对应起来，导线的载流量必需大于断路器的整定电流，否则，如果导线过流发生，断路器还没动作，导线就已经烧坏。4． 负荷计算将选好的回路连接到配电箱上。配电箱的型号选择是根据回路数来选择的，一般十四个回路左右的选择的型号是外形尺寸（高×宽×深)mm:500×600×160，一般六个回路左右的选择的型号是外形尺寸（高×宽×深)mm:360×450×100。说明：每个配电箱一般留1~2 个备用回路。负荷计算 ：导线的型号规格的选择、 保护设备（开关）的型号和规格。4．1 照明分支线路4．1．1 分支线路设备总容量ePa.对于热辐射光源的白炽灯、卤钨灯和电子镇流器的气体放电光源，照明分支线路的设备容量等于各灯管（泡）...
