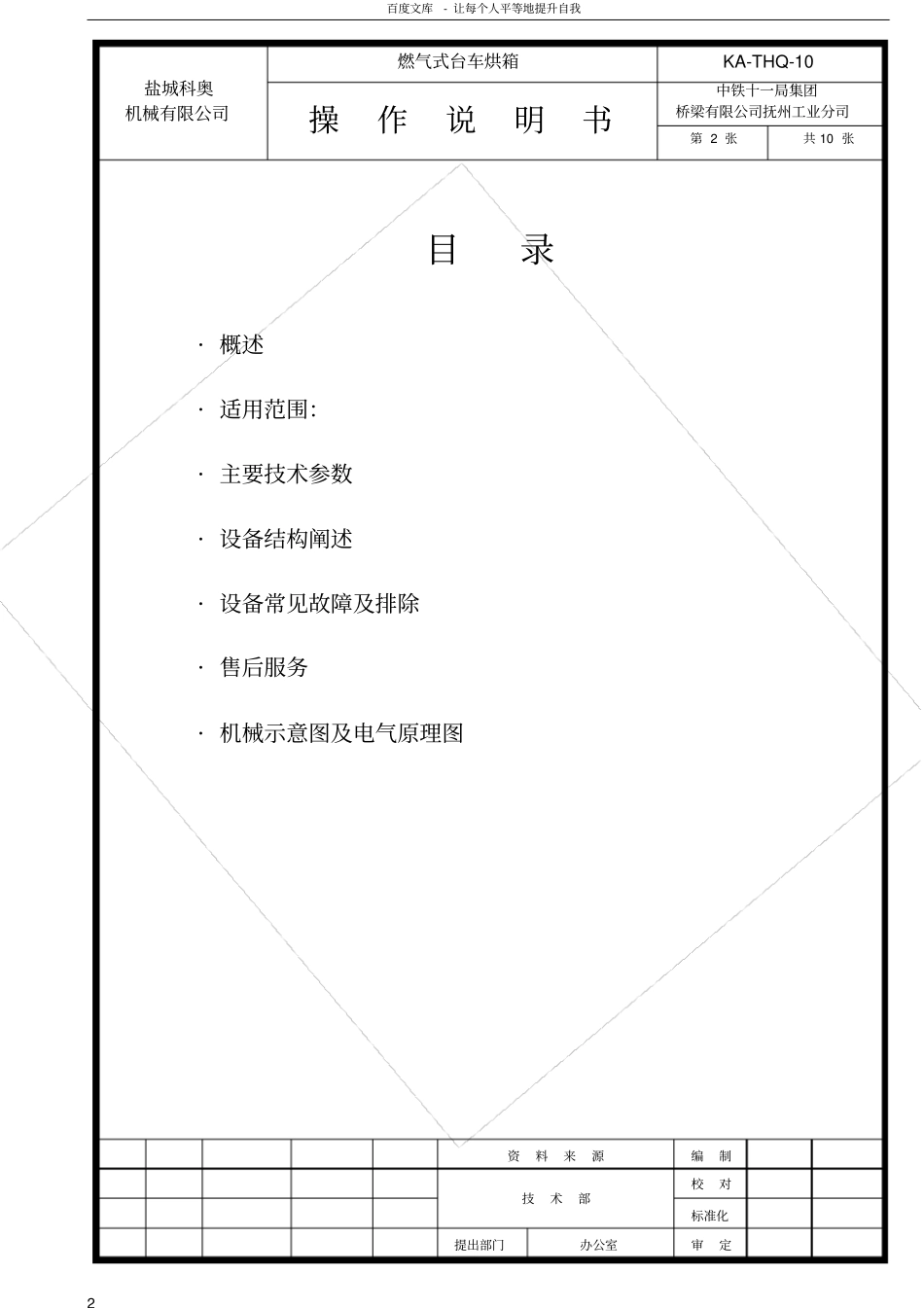

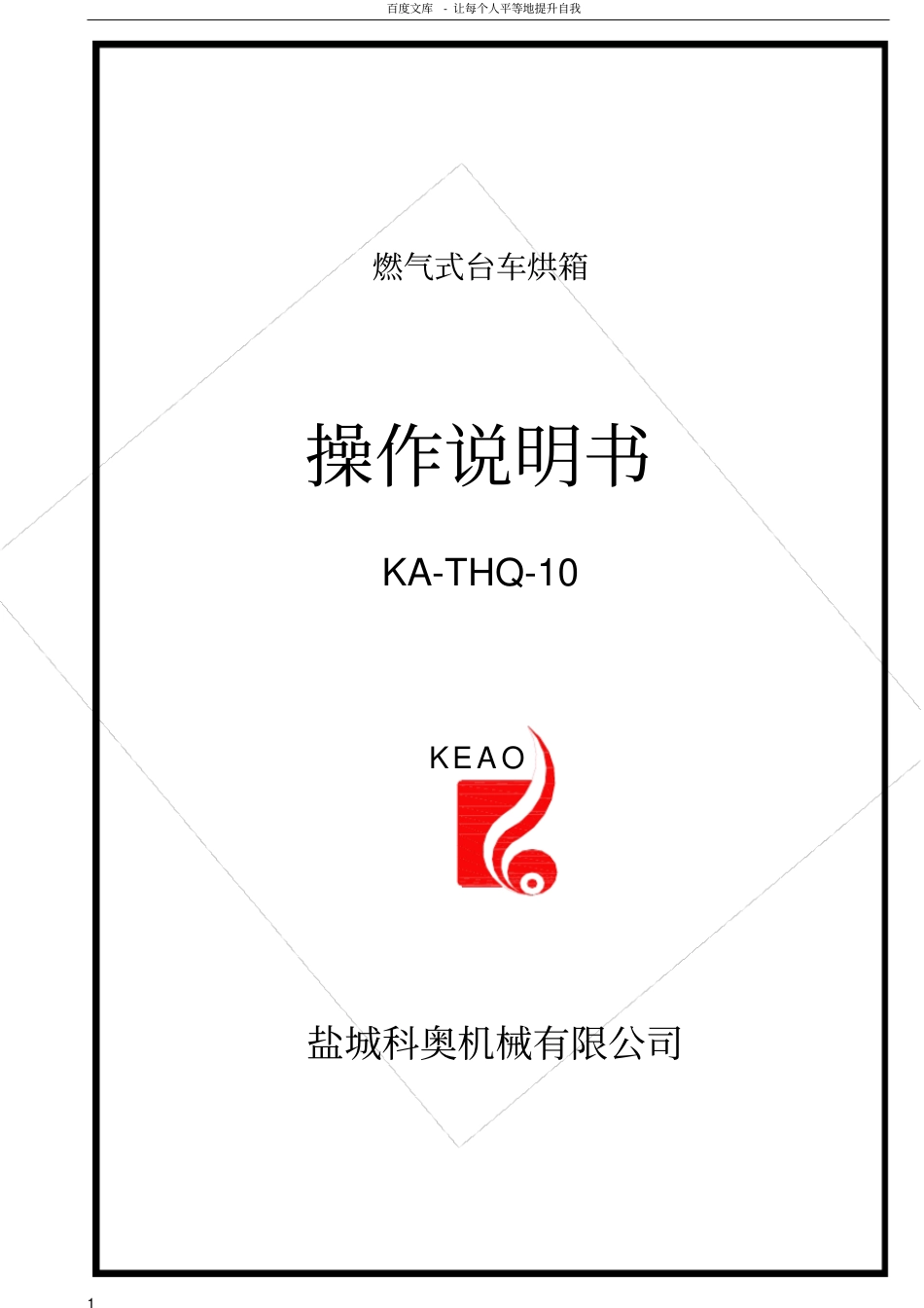

百度文库- 让每个人平等地提升自我1 燃气式台车烘箱操作说明书KA-THQ-10 盐城科奥机械有限公司KEA O百度文库- 让每个人平等地提升自我2 盐城科奥机械有限公司燃气式台车烘箱KA-THQ-10 操作说明书中铁十一局集团桥梁有限公司抚州工业分司第 2 张共 10 张目录· 概述· 适用范围：· 主要技术参数· 设备结构阐述· 设备常见故障及排除· 售后服务· 机械示意图及电气原理图资料来源编制技术部校对标准化提出部门办公室审定百度文库- 让每个人平等地提升自我3 标记处 数更改文件号签字日期批准文号批准日期盐城科奥机械有限公司操作说明书KA-THQ-10 第3 张共 10 张百度文库- 让每个人平等地提升自我4 一、概述：燃气式台车烘箱应用于工业和科研单位用于物料烘干、时效、烘培、热处理、消毒以及加热，高分子材料涂层固化、除氢，电子元件以及五金、电镀、塑胶、玩具、鞋类、丝印、皮革等行业的干燥脱水、烘烤加热，保温等工艺设备之用，广泛用于金属工件的低温回火，退火，时效处理和热装工艺，不仅保证工件的处理质量，同时还可提高生产效益。二、适用范围：海拔不超过 1000 米；环境温度在 +5～40℃范围内；周围没有导电尘埃，爆炸性气体及能严重破坏金属和绝缘的腐蚀气体；无明显振动和颠簸。三、主要技术参数：序号名称参数1 设备电源380V 50Hz 三相四线2 使用温度范围室温～ 350℃3 空箱升温时间≤小时4 箱体表面温升≤室温± 20℃（炉门框位置除外）5 箱内温度均匀性≤± 10℃6 烘箱主体工作室尺寸3500×1650× 800 开门方式箱体正面双开门，货柜式压扣7 热能循环系统燃气燃烧机意大利利雅路 10万大卡 1台排污方式自拔式风机叶轮不锈钢保温棉高温耐热岩棉8 移动台车行走电机减速机WPA120 1:60 9 控制系统智能数显壁挂式控制柜（带PID 自整定功能）盐城科奥机械有限公司操作说明书KA-THQ-10 第4 张共10 张百度文库- 让每个人平等地提升自我5 四、设备结构阐述：燃气式台车烘箱采用进口燃烧机加热，将天燃气转化为热能，热量由燃烧室经高压风机吹入箱体内顶风道至箱体内， 再由箱体两侧风道吸入燃烧室形成热风循环，温度非常均匀。 且本机具有自动控温、故障报警等特点；使用安全、方便、环保、节能等优点。本燃气式台车烘箱由箱体、热风循环加热室、台车以及控制系统等组成。箱壳由各种型钢框架和钢板焊接而成的无底箱式结构。内壁板为不锈钢钢板制成， 外壁板为优质彩钢板制成， ...
