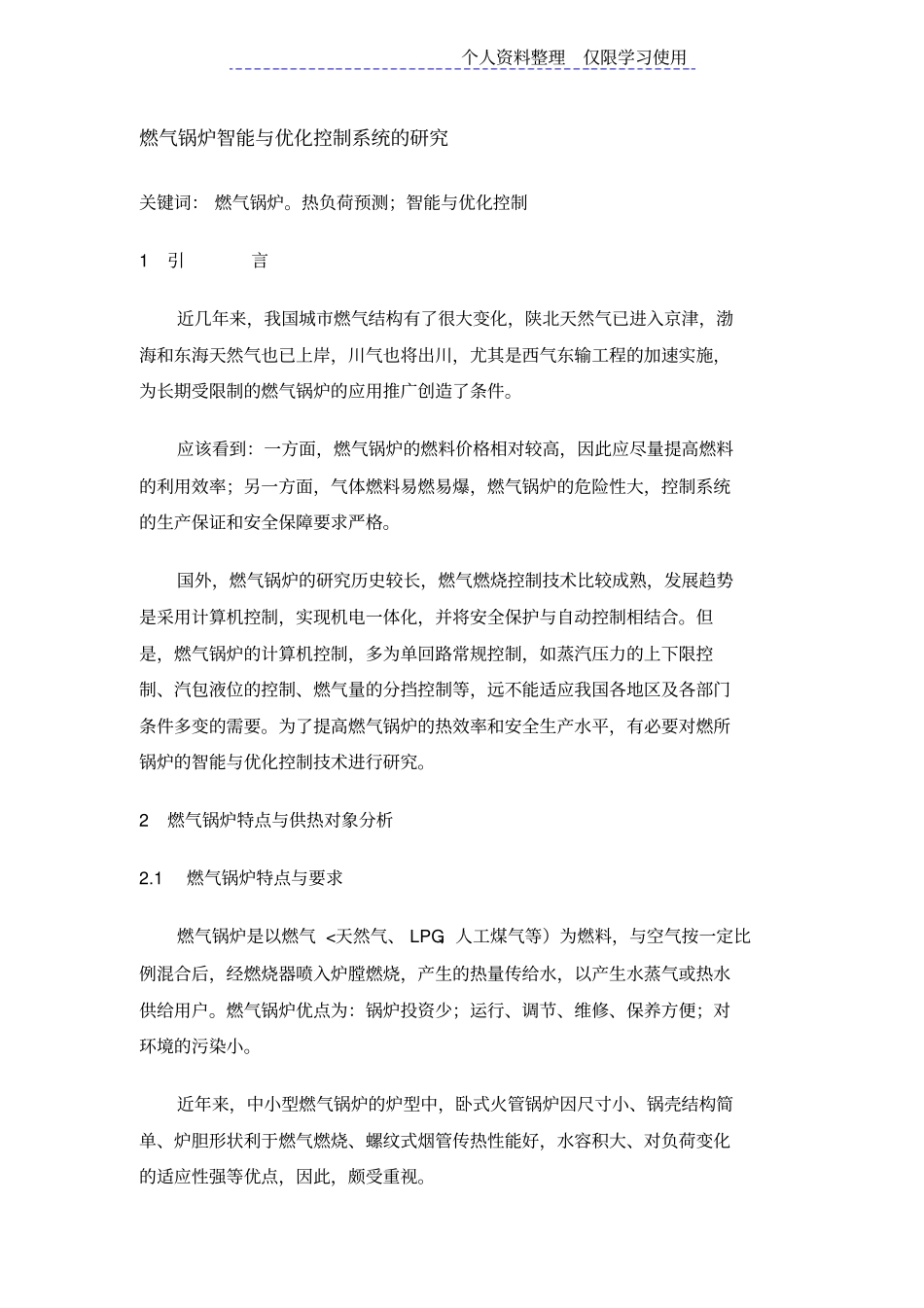

个人资料整理仅限学习使用燃气锅炉智能与优化控制系统的研究关键词： 燃气锅炉。热负荷预测；智能与优化控制1 引言近几年来，我国城市燃气结构有了很大变化，陕北天然气已进入京津，渤海和东海天然气也已上岸，川气也将出川，尤其是西气东输工程的加速实施，为长期受限制的燃气锅炉的应用推广创造了条件。应该看到：一方面，燃气锅炉的燃料价格相对较高，因此应尽量提高燃料的利用效率；另一方面，气体燃料易燃易爆，燃气锅炉的危险性大，控制系统的生产保证和安全保障要求严格。国外，燃气锅炉的研究历史较长，燃气燃烧控制技术比较成熟，发展趋势是采用计算机控制，实现机电一体化，并将安全保护与自动控制相结合。但是，燃气锅炉的计算机控制，多为单回路常规控制，如蒸汽压力的上下限控制、汽包液位的控制、燃气量的分挡控制等，远不能适应我国各地区及各部门条件多变的需要。为了提高燃气锅炉的热效率和安全生产水平，有必要对燃所锅炉的智能与优化控制技术进行研究。2 燃气锅炉特点与供热对象分析2.1 燃气锅炉特点与要求燃气锅炉是以燃气 <天然气、 LPG、人工煤气等）为燃料，与空气按一定比例混合后，经燃烧器喷入炉膛燃烧，产生的热量传给水，以产生水蒸气或热水供给用户。燃气锅炉优点为：锅炉投资少；运行、调节、维修、保养方便；对环境的污染小。近年来，中小型燃气锅炉的炉型中，卧式火管锅炉因尺寸小、锅壳结构简单、炉胆形状利于燃气燃烧、螺纹式烟管传热性能好，水容积大、对负荷变化的适应性强等优点，因此，颇受重视。个人资料整理仅限学习使用2.2 供热对象分析本研究以天津市万辛庄罐站蒸发量2t/h 的燃气锅炉为示范装置。供热对象为 10 万 M2湿式储气罐的水槽冬季保暧用。由于湿式储气罐水槽中水量很大，约 2 万多吨，热惰性很大，温度变化小。通过对储气罐的热平衡得出，湿式储气罐水槽温度 T 随大气温度 T0 变化的动态我可用下式表示：其中：由式 <1），式 <2）可知，因 G大，则 K1 也大，当水槽加热用蒸汽出现一个干扰 A 后，如果水槽中 2 万多吨水完全混合，则所需时间很长，才能达到新的稳定值。实际上，水槽内水温并非均匀，但至少可以说明水槽的热惰性很大。3 控制方案与实施3.1 控制系统要求3.1.1 程序控制在燃气锅炉的开停炉过程中，如果操作不当，很易造成锅炉爆炸等事故。程序控制的目的，就是控制燃气锅炉按照安全的程序进行开炉、停炉和正常运行。开炉、停炉程序的每一步都发布进行...
