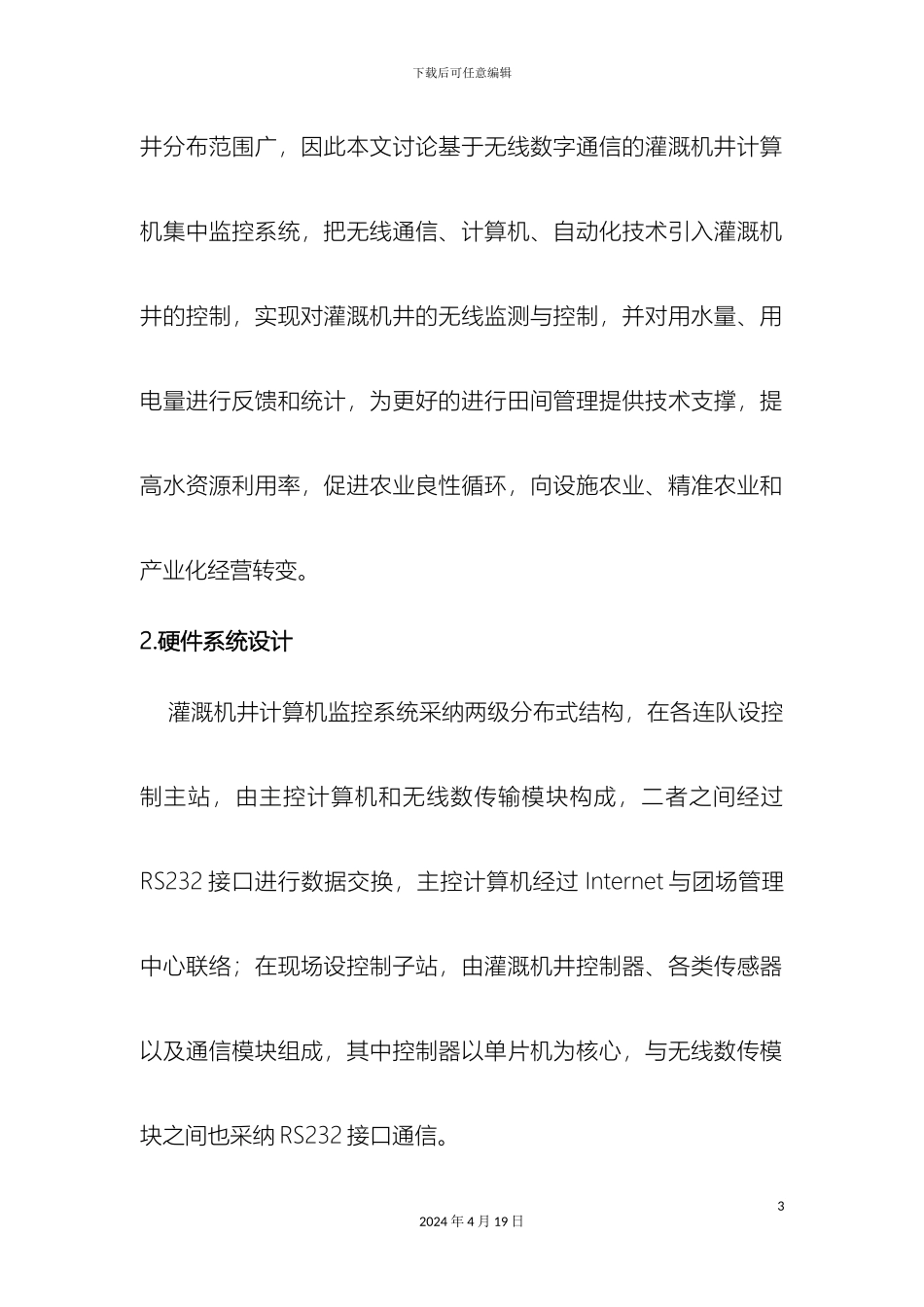

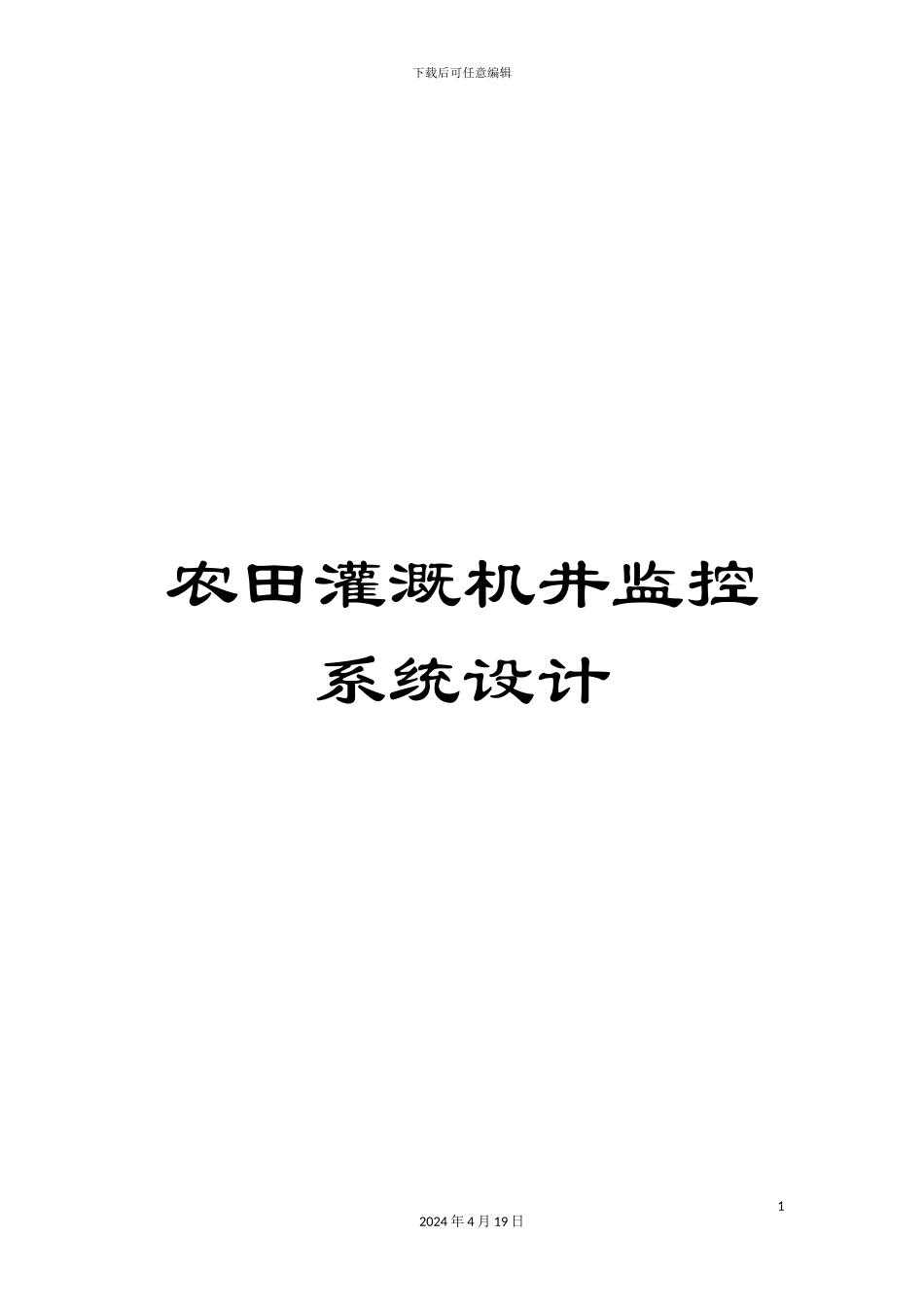

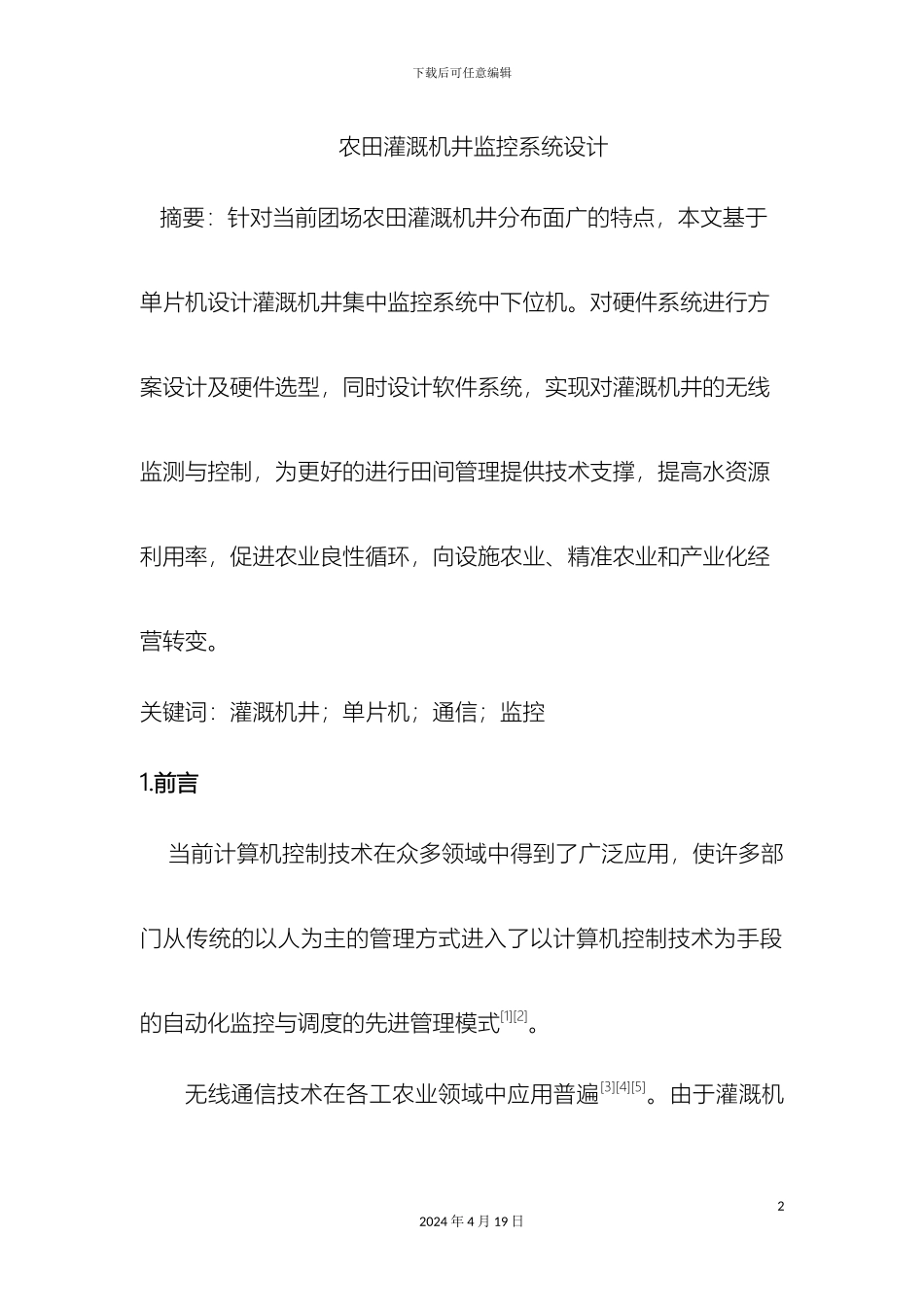

下载后可任意编辑农田灌溉机井监控系统设计12024 年 4 月 19 日下载后可任意编辑 农田灌溉机井监控系统设计 摘要:针对当前团场农田灌溉机井分布面广的特点,本文基于单片机设计灌溉机井集中监控系统中下位机。对硬件系统进行方案设计及硬件选型,同时设计软件系统,实现对灌溉机井的无线监测与控制,为更好的进行田间管理提供技术支撑,提高水资源利用率,促进农业良性循环,向设施农业、精准农业和产业化经营转变。关键词:灌溉机井;单片机;通信;监控1.前言 当前计算机控制技术在众多领域中得到了广泛应用,使许多部门从传统的以人为主的管理方式进入了以计算机控制技术为手段的自动化监控与调度的先进管理模式[1][2]。无线通信技术在各工农业领域中应用普遍[3][4][5]。由于灌溉机22024 年 4 月 19 日下载后可任意编辑井分布范围广,因此本文讨论基于无线数字通信的灌溉机井计算机集中监控系统,把无线通信、计算机、自动化技术引入灌溉机井的控制,实现对灌溉机井的无线监测与控制,并对用水量、用电量进行反馈和统计,为更好的进行田间管理提供技术支撑,提高水资源利用率,促进农业良性循环,向设施农业、精准农业和产业化经营转变。2.硬件系统设计 灌溉机井计算机监控系统采纳两级分布式结构,在各连队设控制主站,由主控计算机和无线数传输模块构成,二者之间经过RS232 接口进行数据交换,主控计算机经过 Internet 与团场管理中心联络;在现场设控制子站,由灌溉机井控制器、各类传感器以及通信模块组成,其中控制器以单片机为核心,与无线数传模块之间也采纳 RS232 接口通信。32024 年 4 月 19 日下载后可任意编辑2.1 控制器功能与总体方案设计本系统的 CPU 选择选用 Philips 公司 P89C51RD2FA 单片机,主要目的是为了实现既能现场的独立运行,又能经过串口与计算机实现通讯,并能受计算机控制运行。从总体上讲,本系统可划分为四个主要功能模块: 输出模块、数据采集模块、人机对话模块、中心控制模块。 系统的结构如图 2-1 所示:图2-1 系统硬件结构框图2.2 单片机的选择42024 年 4 月 19 日下载后可任意编辑本系统选用Philips公司P89C51RD2FA作为下位机的CPU,该器件内含4 组8 位I/O 口、3 个16 位定时/计数器、多中断源-4 中断优先级-嵌套的中断结构、片内振荡器及时序电路等[6][7][8]。2.3 无线数传模块基于监控系统小型化、低功耗、数据无线传输准确等技术要求[9][10],选用了...
