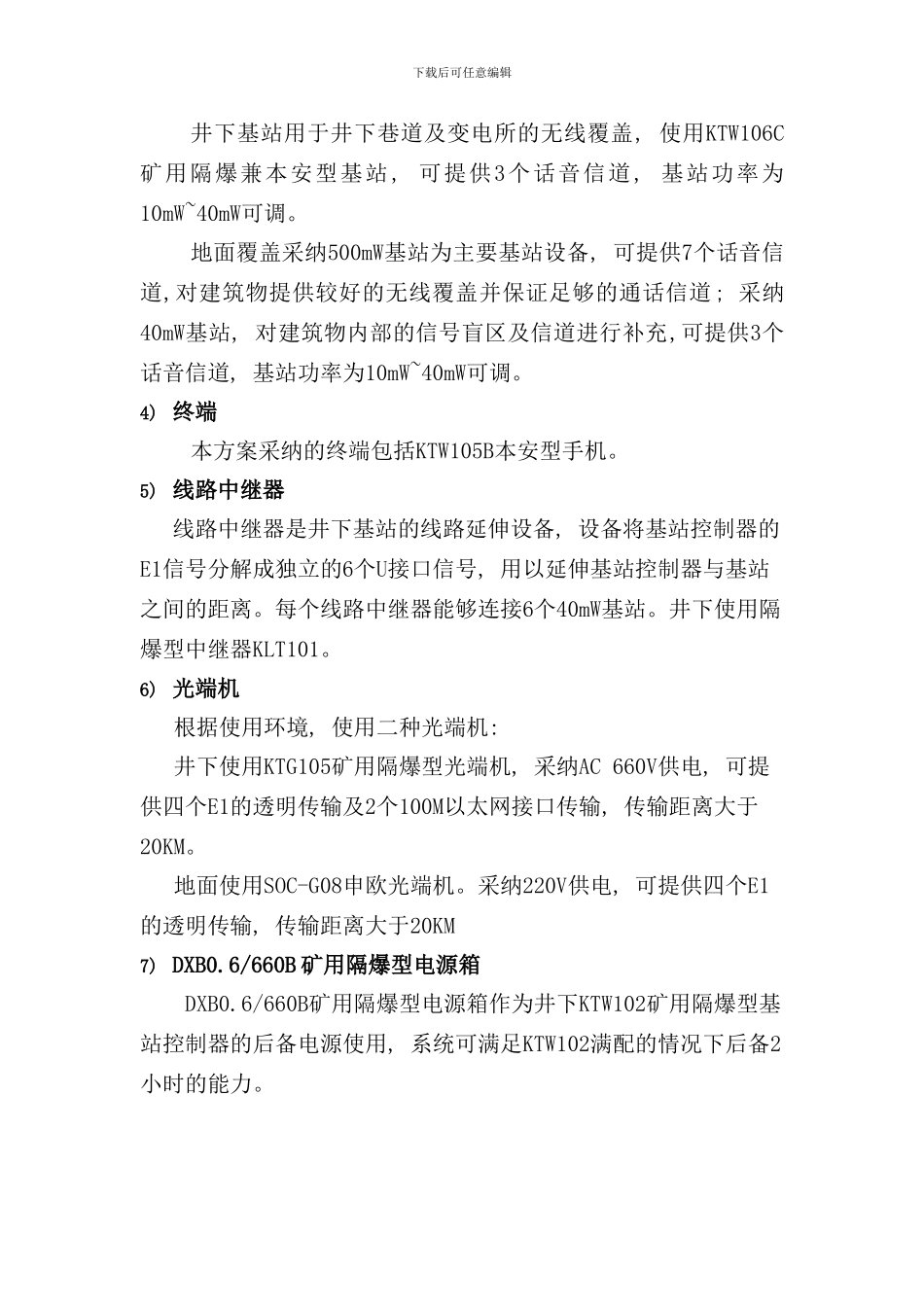

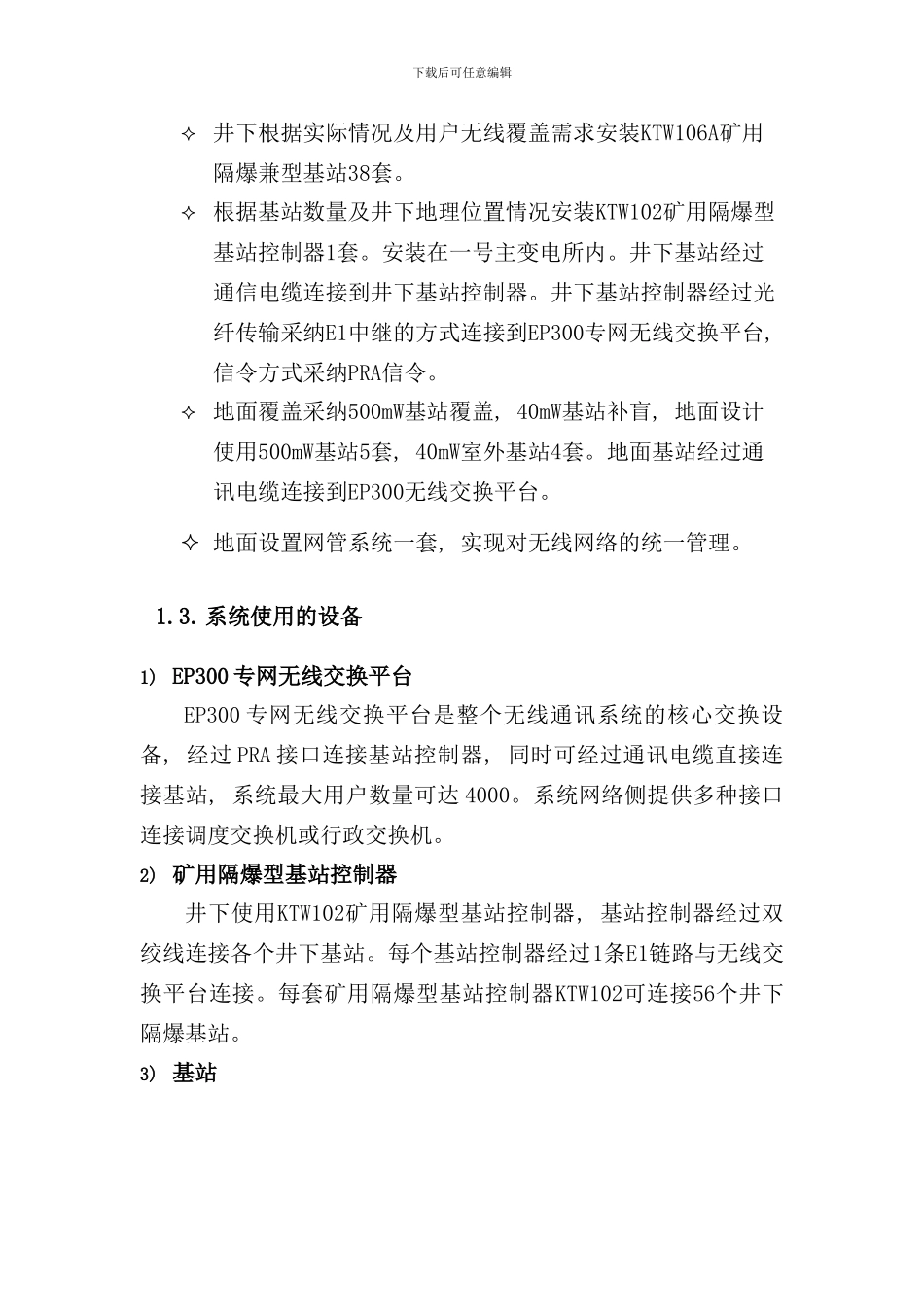

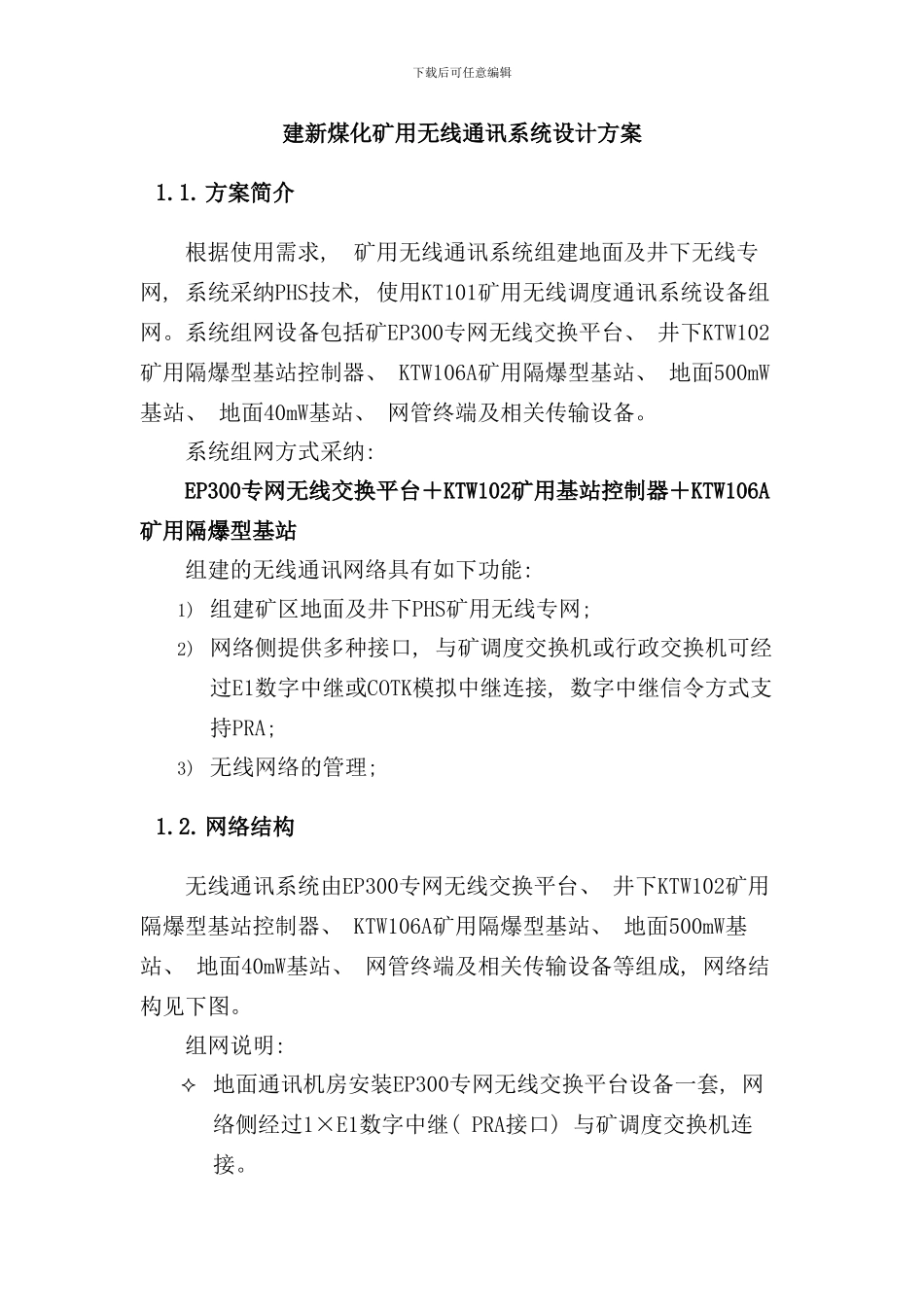

下载后可任意编辑建新煤化矿用无线通讯系统设计方案1.1.方案简介根据使用需求, 矿用无线通讯系统组建地面及井下无线专网, 系统采纳PHS技术, 使用KT101矿用无线调度通讯系统设备组网。系统组网设备包括矿EP300专网无线交换平台、 井下KTW102矿用隔爆型基站控制器、 KTW106A矿用隔爆型基站、 地面500mW基站、 地面40mW基站、 网管终端及相关传输设备。系统组网方式采纳: EP300专网无线交换平台＋KTW102矿用基站控制器＋KTW106A矿用隔爆型基站组建的无线通讯网络具有如下功能: 1) 组建矿区地面及井下PHS矿用无线专网; 2) 网络侧提供多种接口, 与矿调度交换机或行政交换机可经过E1数字中继或COTK模拟中继连接, 数字中继信令方式支持PRA; 3) 无线网络的管理; 1.2.网络结构无线通讯系统由EP300专网无线交换平台、 井下KTW102矿用隔爆型基站控制器、 KTW106A矿用隔爆型基站、 地面500mW基站、 地面40mW基站、 网管终端及相关传输设备等组成, 网络结构见下图。组网说明:  地面通讯机房安装EP300专网无线交换平台设备一套, 网络侧经过1×E1数字中继( PRA接口) 与矿调度交换机连接。下载后可任意编辑 井下根据实际情况及用户无线覆盖需求安装KTW106A矿用隔爆兼型基站38套。 根据基站数量及井下地理位置情况安装KTW102矿用隔爆型基站控制器1套。安装在一号主变电所内。井下基站经过通信电缆连接到井下基站控制器。井下基站控制器经过光纤传输采纳E1中继的方式连接到EP300专网无线交换平台, 信令方式采纳PRA信令。 地面覆盖采纳500mW基站覆盖, 40mW基站补盲, 地面设计使用500mW基站5套, 40mW室外基站4套。地面基站经过通讯电缆连接到EP300无线交换平台。 地面设置网管系统一套, 实现对无线网络的统一管理。1.3.系统使用的设备1) EP300 专网无线交换平台EP300 专网无线交换平台是整个无线通讯系统的核心交换设备, 经过 PRA 接口连接基站控制器, 同时可经过通讯电缆直接连接基站, 系统最大用户数量可达 4000。系统网络侧提供多种接口连接调度交换机或行政交换机。2) 矿用隔爆型基站控制器井下使用KTW102矿用隔爆型基站控制器, 基站控制器经过双绞线连接各个井下基站。每个基站控制器经过1条E1链路与无线交换平台连接。每套矿用隔爆型基站控制器KTW102可连接56个井下隔爆基站。3) 基站下载后可任意编辑井下基站用于井下巷道及变电所的无线覆盖, 使用KTW106C矿用隔爆兼本安型基站, 可提供3个话音信...
