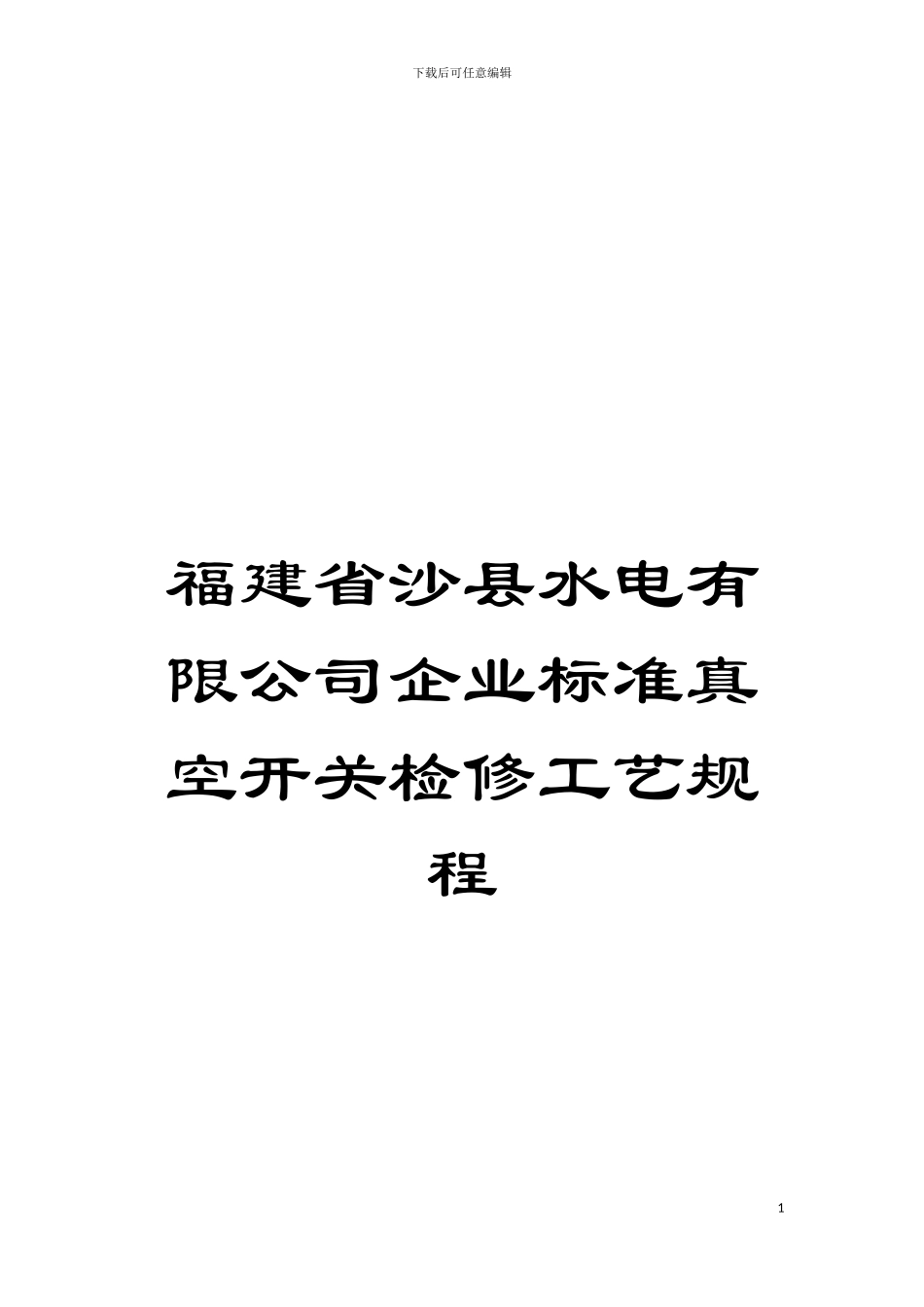

福建省沙县水电有限公司企业标准真空开关检修工艺规程模板

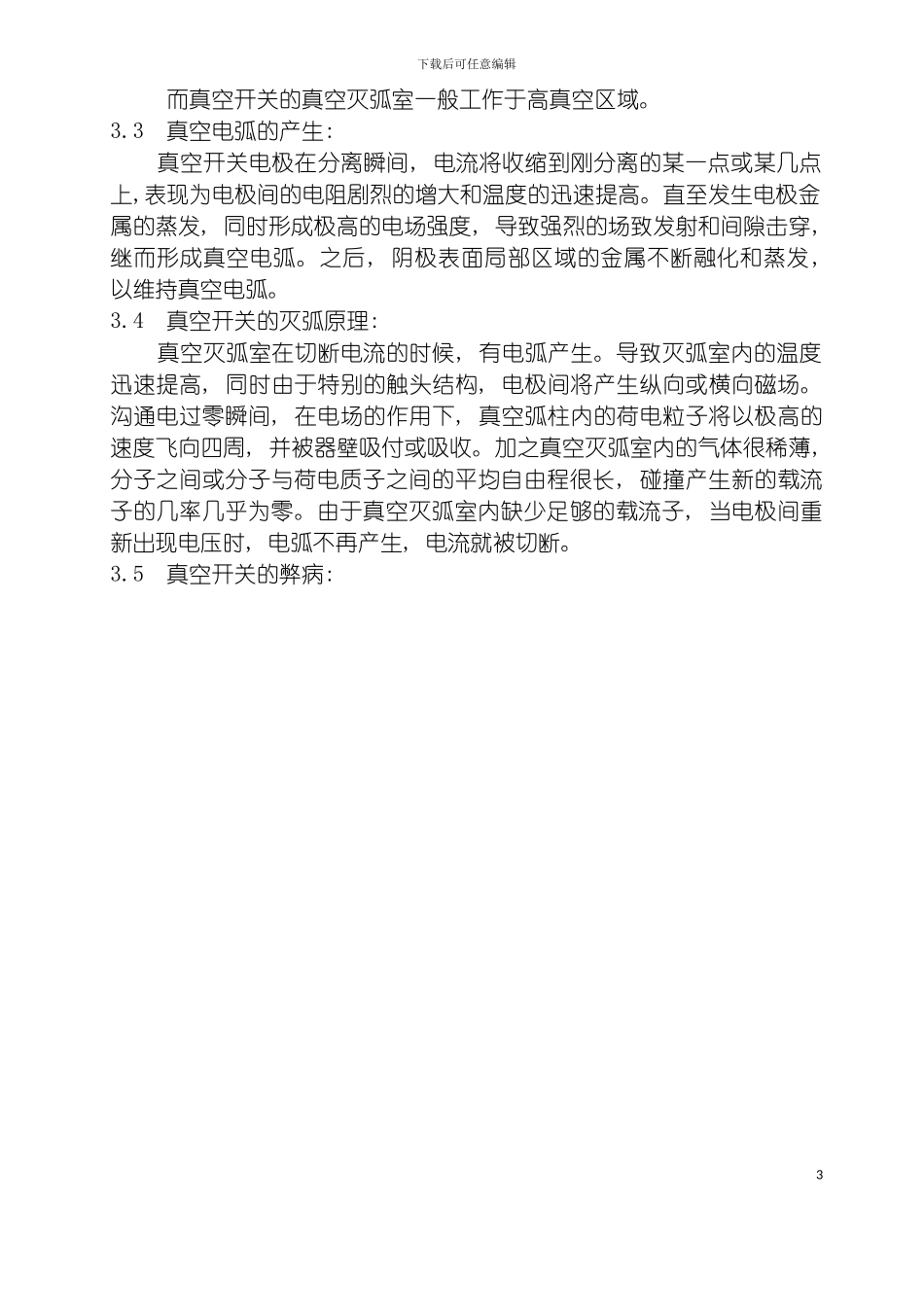

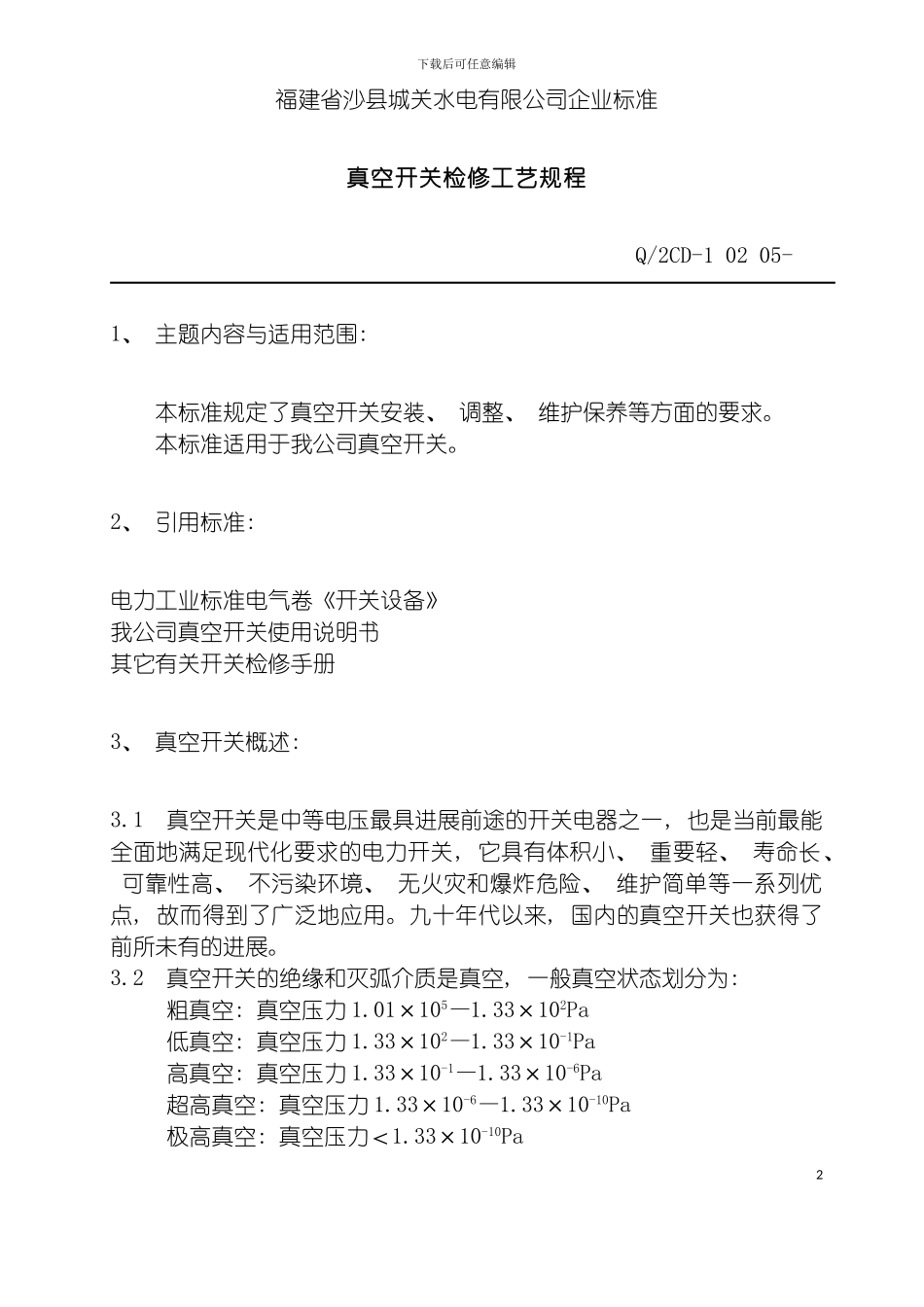

下载后可任意编辑福建省沙县水电有限公司企业标准真空开关检修工艺规程1下载后可任意编辑福建省沙县城关水电有限公司企业标准真空开关检修工艺规程 Q/2CD-1 02 05-1、 主题内容与适用范围: 本标准规定了真空开关安装、 调整、 维护保养等方面的要求。 本标准适用于我公司真空开关。2、 引用标准: 电力工业标准电气卷《开关设备》我公司真空开关使用说明书其它有关开关检修手册3、 真空开关概述: 3.1 真空开关是中等电压最具进展前途的开关电器之一, 也是当前最能全面地满足现代化要求的电力开关, 它具有体积小、 重要轻、 寿命长、 可靠性高、 不污染环境、 无火灾和爆炸危险、 维护简单等一系列优点, 故而得到了广泛地应用。九十年代以来, 国内的真空开关也获得了前所未有的进展。3.2 真空开关的绝缘和灭弧介质是真空, 一般真空状态划分为: 粗真空: 真空压力 1.01×105—1.33×102Pa 低真空: 真空压力 1.33×102—1.33×10-1Pa 高真空: 真空压力 1.33×10-1—1.33×10-6Pa 超高真空: 真空压力 1.33×10-6—1.33×10-10Pa 极高真空: 真空压力＜1.33×10-10Pa2下载后可任意编辑 而真空开关的真空灭弧室一般工作于高真空区域。3.3 真空电弧的产生: 真空开关电极在分离瞬间, 电流将收缩到刚分离的某一点或某几点上,表现为电极间的电阻剧烈的增大和温度的迅速提高。直至发生电极金属的蒸发, 同时形成极高的电场强度, 导致强烈的场致发射和间隙击穿, 继而形成真空电弧。之后, 阴极表面局部区域的金属不断融化和蒸发, 以维持真空电弧。3.4 真空开关的灭弧原理: 真空灭弧室在切断电流的时候, 有电弧产生。导致灭弧室内的温度迅速提高, 同时由于特别的触头结构, 电极间将产生纵向或横向磁场。沟通电过零瞬间, 在电场的作用下, 真空弧柱内的荷电粒子将以极高的速度飞向四周, 并被器壁吸付或吸收。加之真空灭弧室内的气体很稀薄, 分子之间或分子与荷电质子之间的平均自由程很长, 碰撞产生新的载流子的几率几乎为零。由于真空灭弧室内缺少足够的载流子, 当电极间重新出现电压时, 电弧不再产生, 电流就被切断。3.5 真空开关的弊病: 3下载后可任意编辑Q/2CD-1 02 05- 真空开关在使用中有可能产生过电压, 给电力系统或其它设备的绝缘带来损坏。产生过电压的原因形形色色, 较为复杂。但随着国内外专家的不断努力, 已经取得了大量的成果, 过电压问题已经搞的比较清楚, 防护措施日趋完善和...
