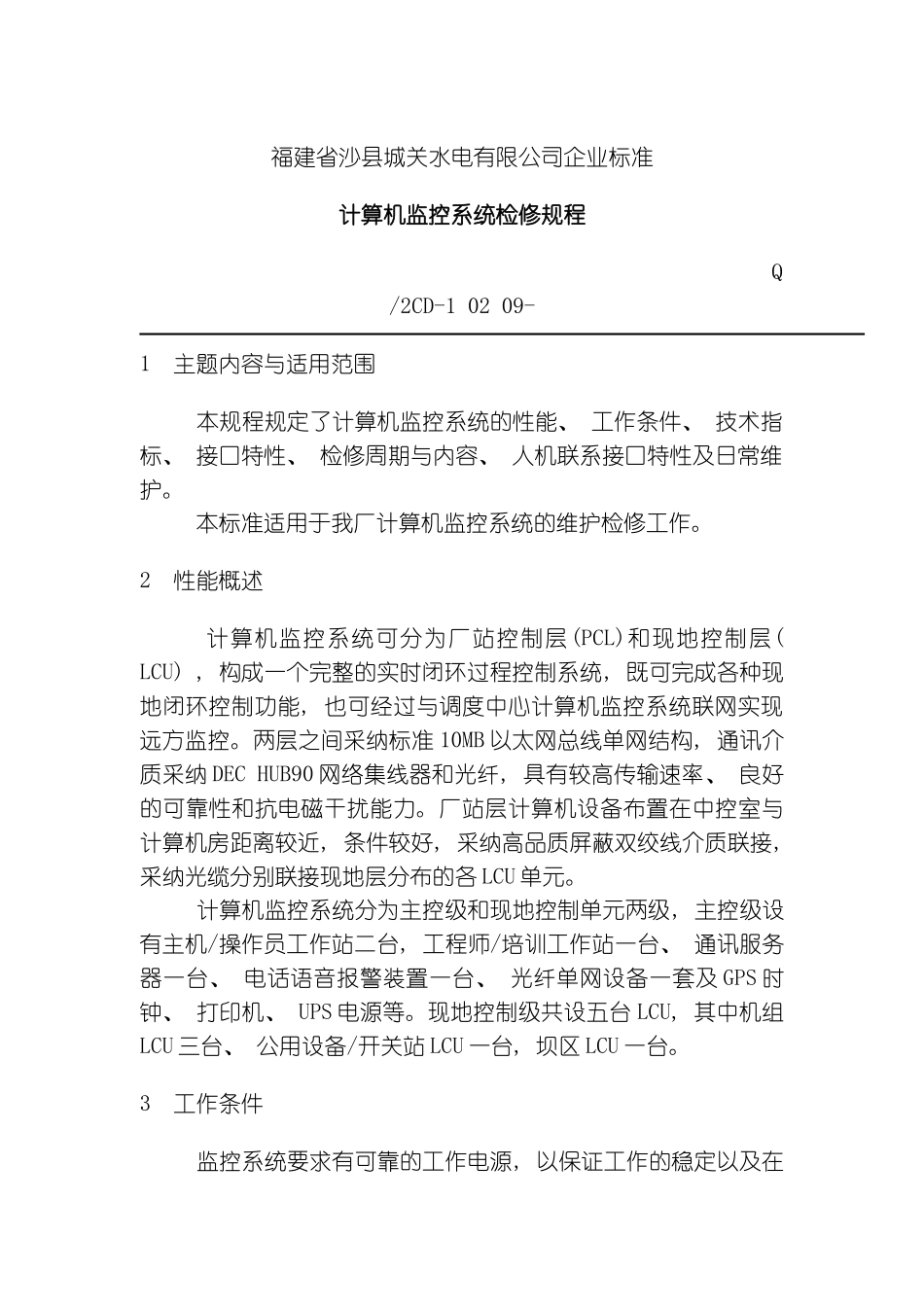

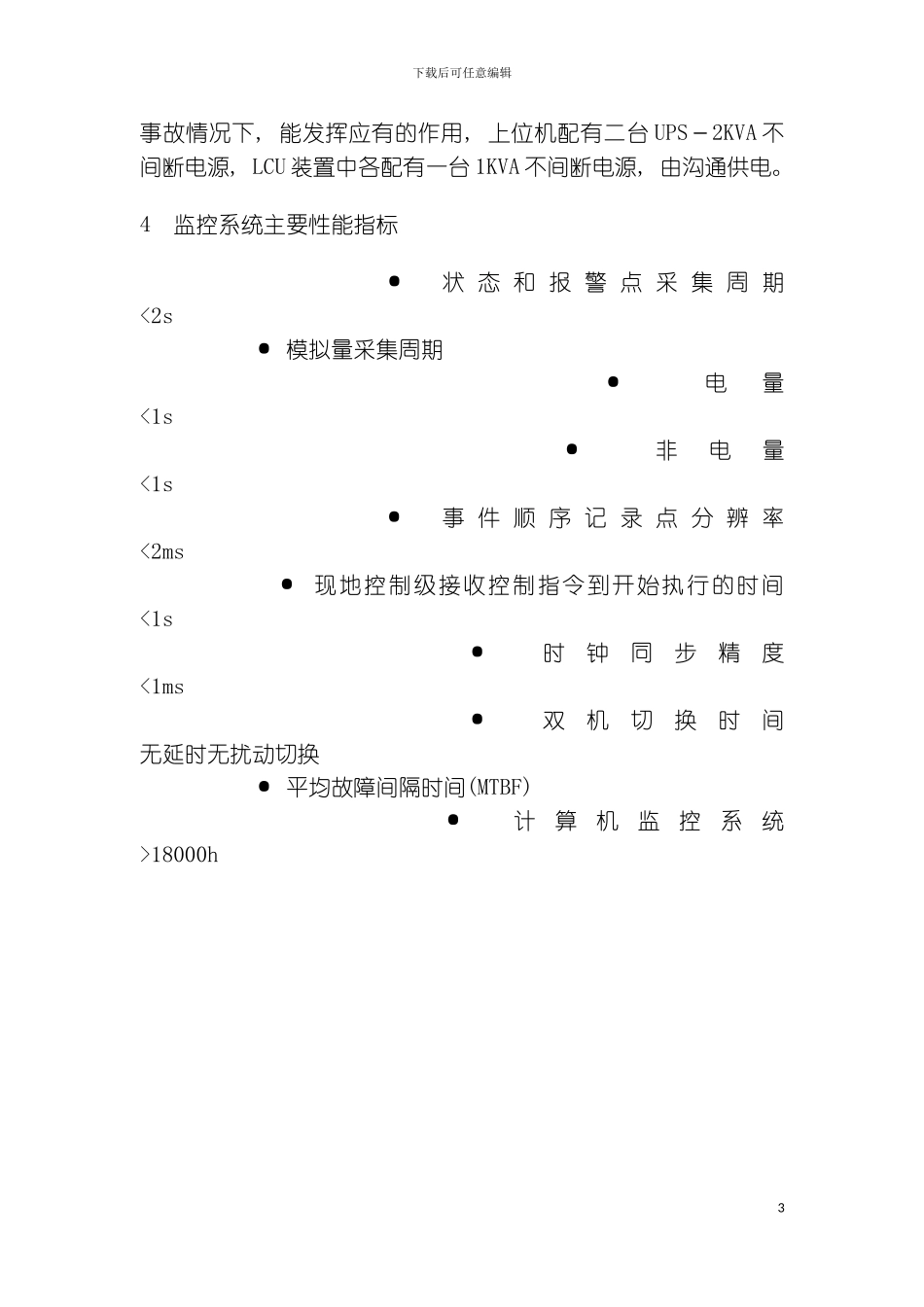

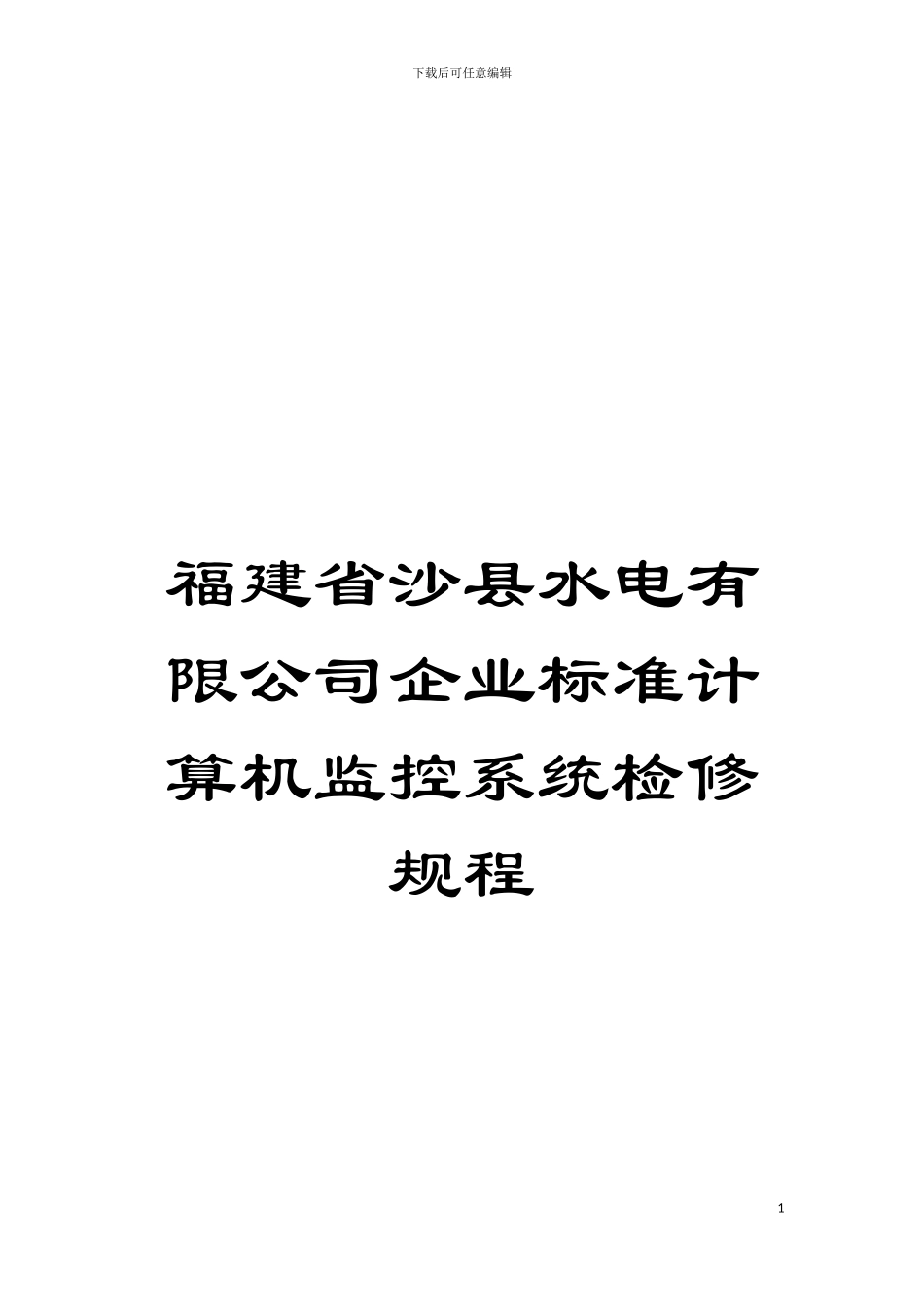

下载后可任意编辑福建省沙县水电有限公司企业标准计算机监控系统检修规程1福建省沙县城关水电有限公司企业标准计算机监控系统检修规程 Q/2CD-1 02 09-1 主题内容与适用范围 本规程规定了计算机监控系统的性能、 工作条件、 技术指标、 接口特性、 检修周期与内容、 人机联系接口特性及日常维护。 本标准适用于我厂计算机监控系统的维护检修工作。2 性能概述 计算机监控系统可分为厂站控制层(PCL)和现地控制层( LCU) , 构成一个完整的实时闭环过程控制系统, 既可完成各种现地闭环控制功能, 也可经过与调度中心计算机监控系统联网实现远方监控。两层之间采纳标准 10MB 以太网总线单网结构, 通讯介质采纳 DEC HUB90 网络集线器和光纤, 具有较高传输速率、 良好的可靠性和抗电磁干扰能力。厂站层计算机设备布置在中控室与计算机房距离较近, 条件较好, 采纳高品质屏蔽双绞线介质联接, 采纳光缆分别联接现地层分布的各 LCU 单元。 计算机监控系统分为主控级和现地控制单元两级, 主控级设有主机/操作员工作站二台, 工程师/培训工作站一台、 通讯服务器一台、 电话语音报警装置一台、 光纤单网设备一套及 GPS 时钟、 打印机、 UPS 电源等。现地控制级共设五台 LCU, 其中机组LCU 三台、 公用设备/开关站 LCU 一台, 坝区 LCU 一台。3 工作条件 监控系统要求有可靠的工作电源, 以保证工作的稳定以及在下载后可任意编辑事故情况下, 能发挥应有的作用, 上位机配有二台 UPS－2KVA 不间断电源, LCU 装置中各配有一台 1KVA 不间断电源, 由沟通供电。4 监控系统主要性能指标 · 状 态 和 报 警 点 采 集 周 期 <2s · 模拟量采集周期 · 电量 <1s · 非电量 <1s · 事 件 顺 序 记 录 点 分 辨 率 <2ms · 现地控制级接收控制指令到开始执行的时间 <1s · 时钟同步精度 <1ms · 双机切换时间 无延时无扰动切换 · 平均故障间隔时间(MTBF) · 计算机监控系统 >18000h3Q/2CD-1 02 09- · 主 控 级 计 算 机 ( 含 磁 盘 ) >1 h · 现 地 控 制 单 元 >18000h · 可 维 护 性 (MTTR) <0.5h · 计 算 机 监 控 系 统 可 利 用 率 (AP) >99.96%5 监控系统的接口特性5.1 现场 I/O 与监控系统的接口5.1.1 开关量输入特性 信号输入方式: 无源接点或无源光耦输入 隔离及预防过电压措施: 光电隔离 状...
