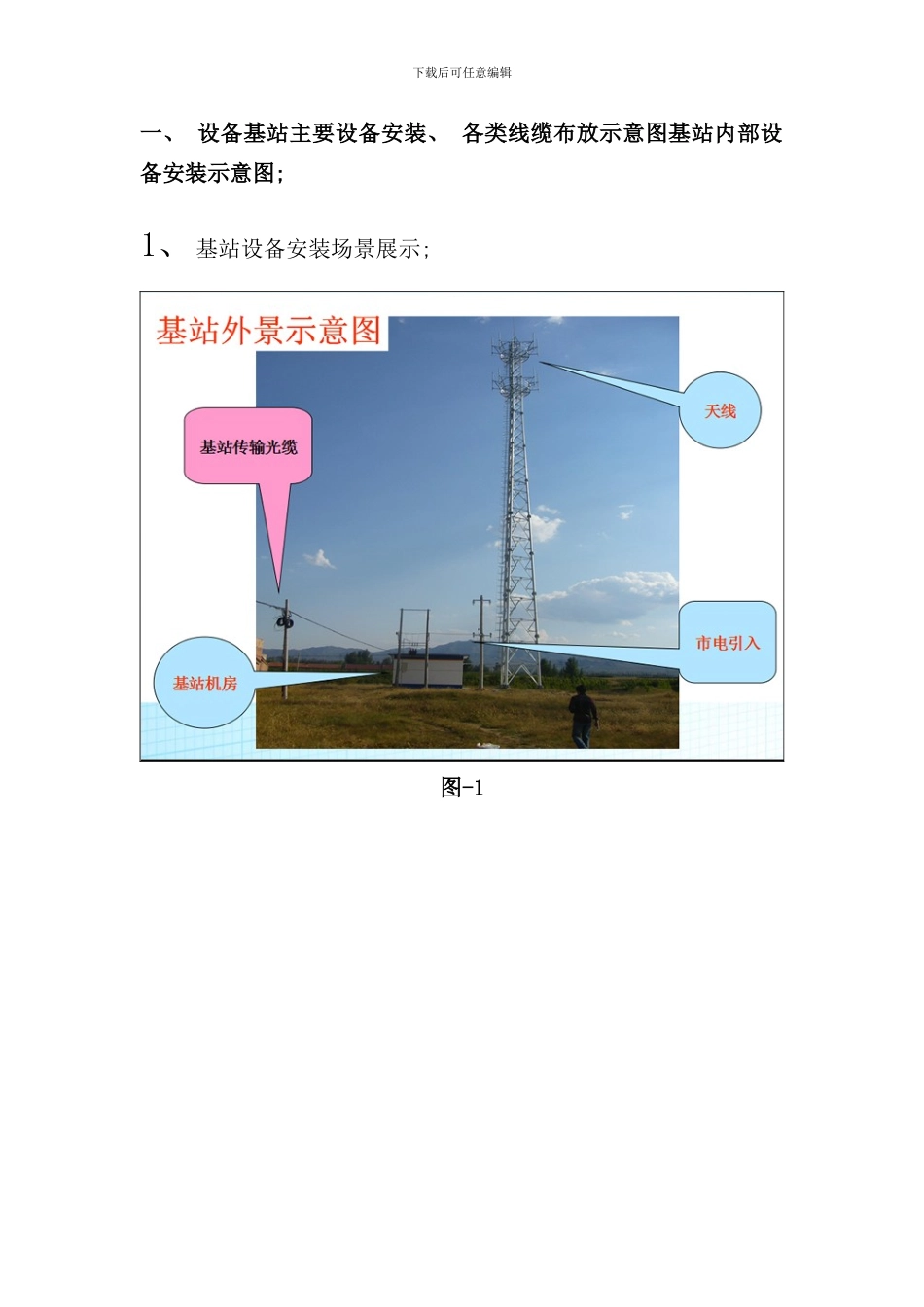

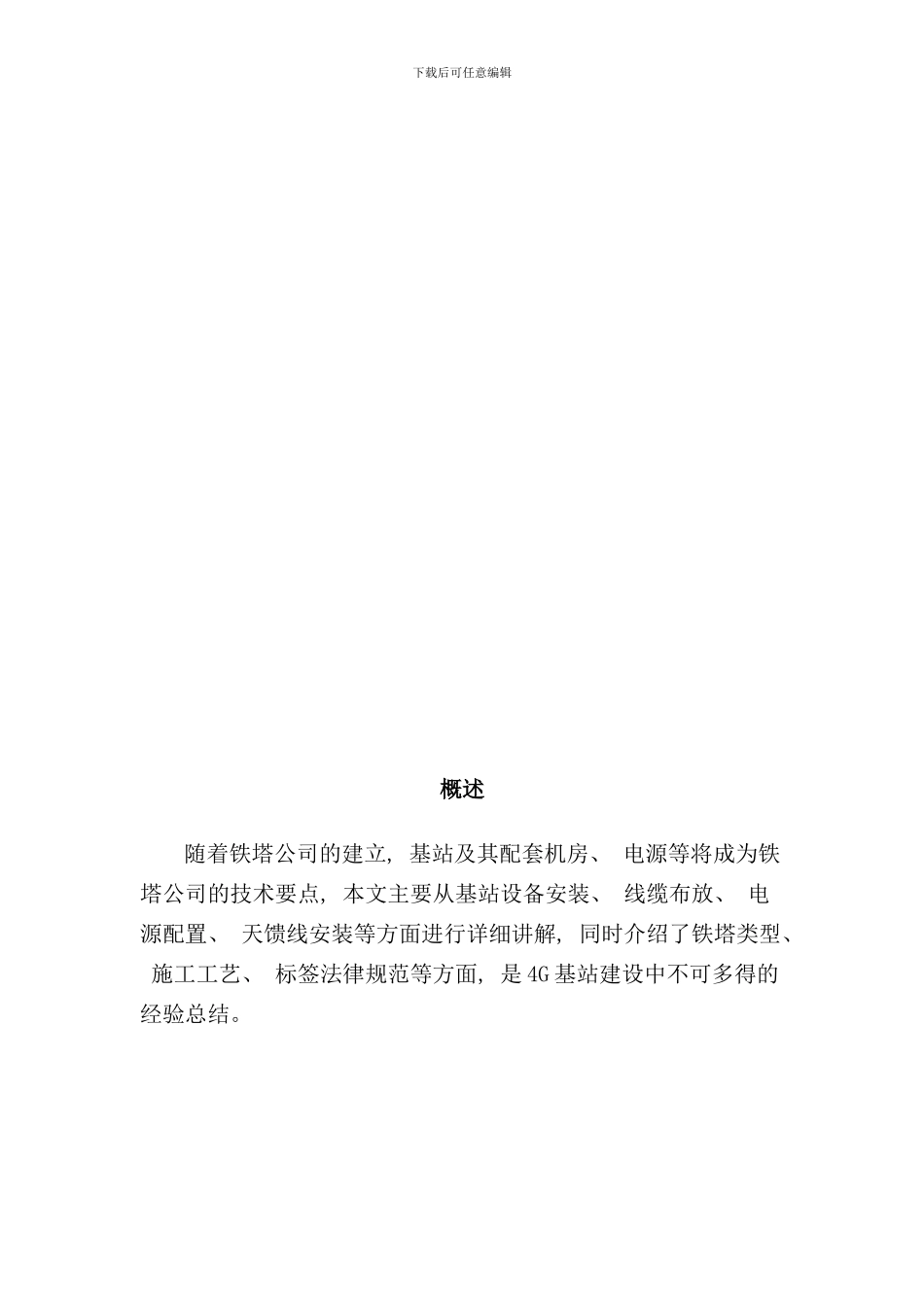

下载后可任意编辑移动通信基站施工技术方案施工单位: 编制单位: 编制日期: 目录下载后可任意编辑概述随着铁塔公司的建立, 基站及其配套机房、 电源等将成为铁塔公司的技术要点, 本文主要从基站设备安装、 线缆布放、 电源配置、 天馈线安装等方面进行详细讲解, 同时介绍了铁塔类型、 施工工艺、 标签法律规范等方面, 是 4G 基站建设中不可多得的经验总结。下载后可任意编辑一、 设备基站主要设备安装、 各类线缆布放示意图基站内部设备安装示意图; 1、 基站设备安装场景展示; 图-1下载后可任意编辑图-2图-31.1基站场景电缆走线槽道安装简析( 图-2) ; 1.1.1 电缆走道及槽道安装位置应符合施工图的规定, 左右偏差不得＞50mm。下载后可任意编辑1.1.2 水平槽道水平度每米偏差不得＞2mm, 垂直槽道垂直度偏差不得＞3mm。1.1.3 电缆走道安装牢固稳定, 具备防震功能。1.1.4 电缆应有序地绑扎在走道上。1.2基站内部走线槽道布线安装( 图-3) 1.2.1.1 信号线的布放1.2.1.2 布放的信号线应平直, 无扭曲打结, 转弯处应自然圆滑, 符合设计要求。1.2.1.3 屏蔽线外层应与接地体连接可靠。1.2.1.4 芯线应无损伤, 焊点光滑、 均匀, 无漏焊、 虚焊、 错焊。1.2.1.5 系统控制器到信道机的电缆最大允许长度应符合产品说明书的要求。1.2.1.6 信号线、 高频馈线、 电源线应分开布放。1.3电源线和地线的安装( 图-3) ; 1.3.1电源线和地线安装方法: 根据电源线和地线的实际走线路径量得所用电源线和地线的长度, 分别裁剪-48 伏电源线和工作地线、 和保护地线; 用裁纸刀剥开电源线和地线的绝缘外皮, 其长度与铜鼻子的耳柄等长。用压线钳将铜鼻子压紧, 用热缩管将铜鼻子的耳柄和裸漏的铜导线热封; 不得将裸线漏出.将电源线的一端与 BTS 机柜的电源接线柱固定, 电源线沿走线架整齐布放, 并用扎带绑扎, 另一端和电源柜的接线排连接。1.3.2电源线的区分: 电源线分为: -48 伏线( 一般为黑色) 、 工作地线( 一般下载后可任意编辑为蓝色) , 保护地线( 一般为黄色) 。但有时不同厂家提供的电源线的颜色和线经大小不同。二、 基站电源: 沟通、 直流配电箱开关电源、 远供电源电池设备的安装; ( 图-4) 1、 通信基站电源系统的组成; 2、 通信基站沟通供电系统; 3、 通信基站直流供电系统; 4、 蓄电池; 5、 远供电源; 2.1 基站沟通供电系统组成; ( 图-4) 基站要求引入一路以上的市电电源...
