系统分析师上午题带答案

系统分析师上午题带答案_第1页
1/60
系统分析师上午题带答案_第2页
2/60
系统分析师上午题带答案_第3页
3/60

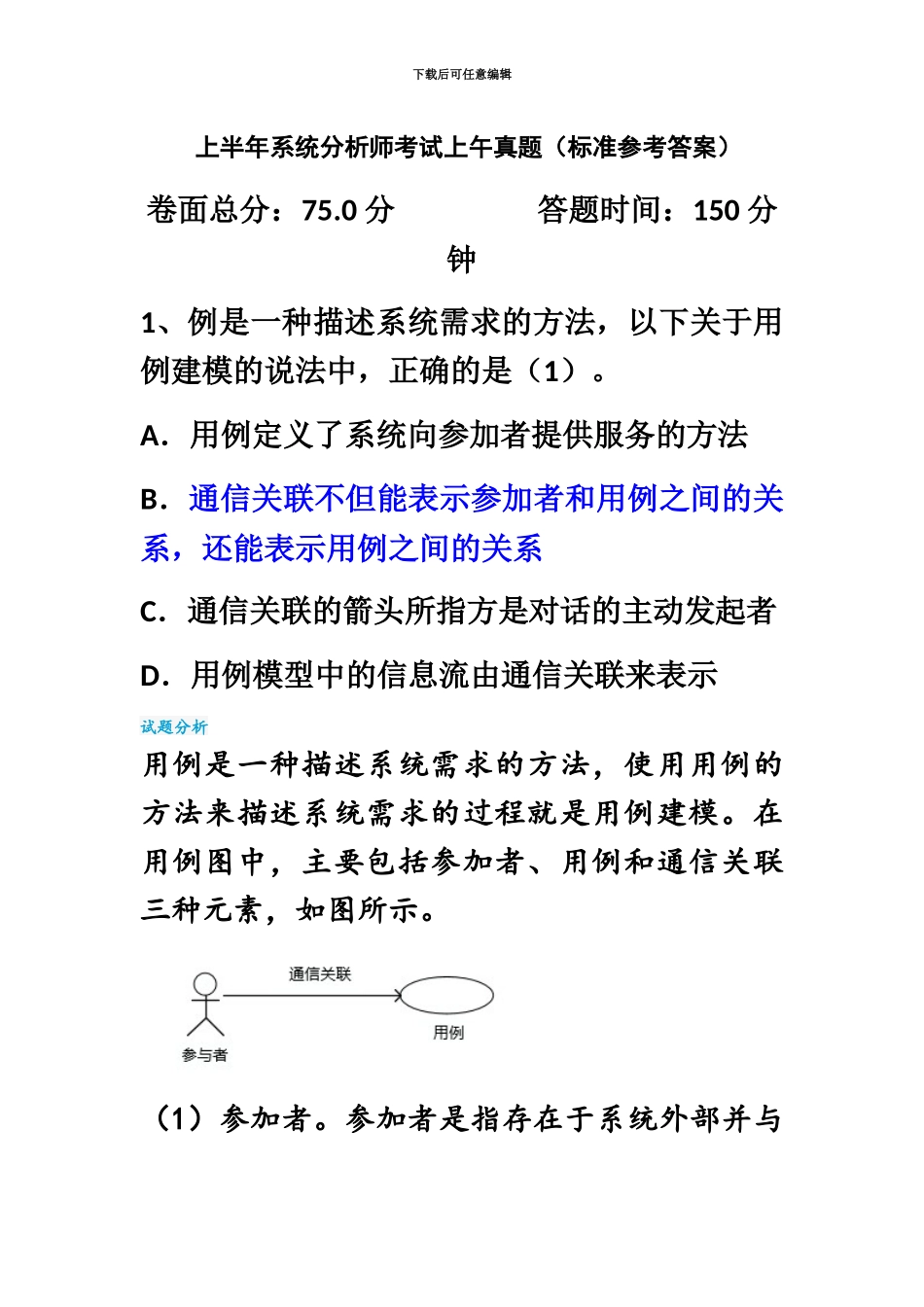

下载后可任意编辑系统分析师上午题带答案下载后可任意编辑 上半年系统分析师考试上午真题(标准参考答案)卷面总分:75.0 分答题时间:150 分钟1、例是一种描述系统需求的方法,以下关于用例建模的说法中,正确的是(1)。A.用例定义了系统向参加者提供服务的方法B.通信关联不但能表示参加者和用例之间的关系,还能表示用例之间的关系C.通信关联的箭头所指方是对话的主动发起者D.用例模型中的信息流由通信关联来表示试题分析用例是一种描述系统需求的方法,使用用例的方法来描述系统需求的过程就是用例建模。在用例图中,主要包括参加者、用例和通信关联三种元素,如图所示。(1)参加者。参加者是指存在于系统外部并与下载后可任意编辑系统进行交互的任何事物,既能够是使用系统的用户,也能够是其它外部系统和设备等外部实体。(2)用例。用例是在系统中执行的一系列动作,这些动作将生成特定参加者可见的价值结果。也就是说,用例表示系统所提供的服务,它定义了系统是如何被参加者所使用的,它描述的是参加者为了使用系统所提供的某一完整功能而与系统之间发生的一段对话。(3)通信关联。通信关联表示的是参加者和用例之间的关系,或用例与用例之间的关系。箭头表示在这一关系中哪一方是对话的主动发起者,箭头所指方是对话的被动接受者,箭尾所指方是对话的主动发起者。假如不想强调对话中的主动与被动关系,能够使用不带箭头的关联实线。在用例模型中,信息流不是由通信关联来表示的,该信息流是默认存在的,而且是双向的,它与箭头所指的方向没有关系。2、UML 经过五个视图来定义系统架构,(2)表示了设计模型中在架构方面具有重要意义的下载后可任意编辑类、子系统、包和用例实现的子集。A . 逻 辑 视 图 B . 用 例 视 图 C.进程视图 D.部署视图试题分析:UML 对系统架构的定义是系统的组织结构,包括系统分解的组成部分,以及它们的关联性、交互机制和指导原则等提供系统设计的信息。具体来说,就是指以下 5 个系统视图:(1)逻辑视图。逻辑视图也称为设计视图,它表示了设计模型中在架构方面具有重要意义的部分,即类、子系统、包和用例实现的子集。(2)进程视图。进程视图是可执行线程和进程作为活动类的建模,它是逻辑视图的一次执行实例,描述了并发与同步结构。(3)实现视图。实现视图对组成基于系统的物理代码的文件和构件进行建模。(4)部署视图。部署视图把构件部署到一组物理节点上,表示软件...
