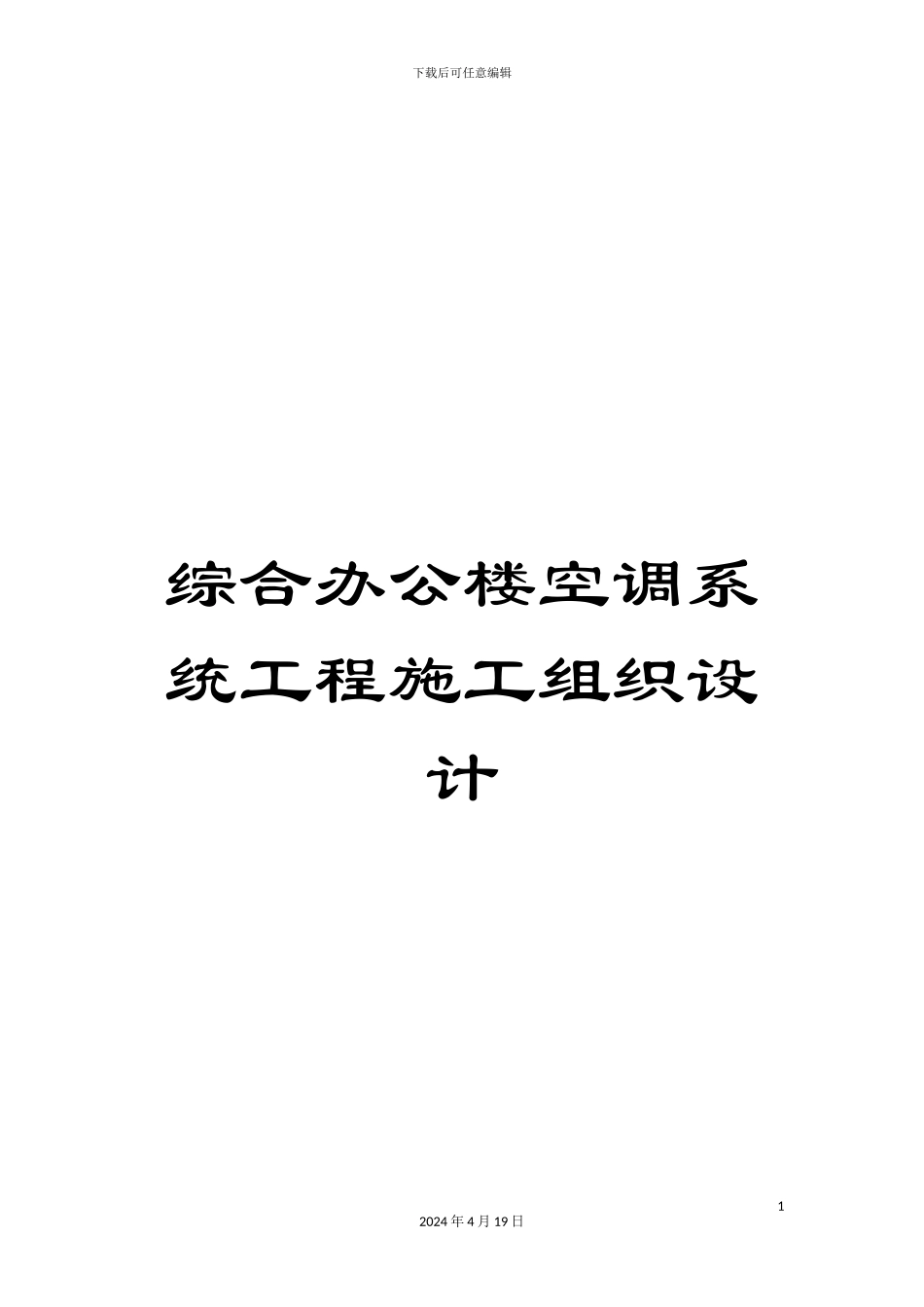

综合办公楼空调系统工程施工组织设计

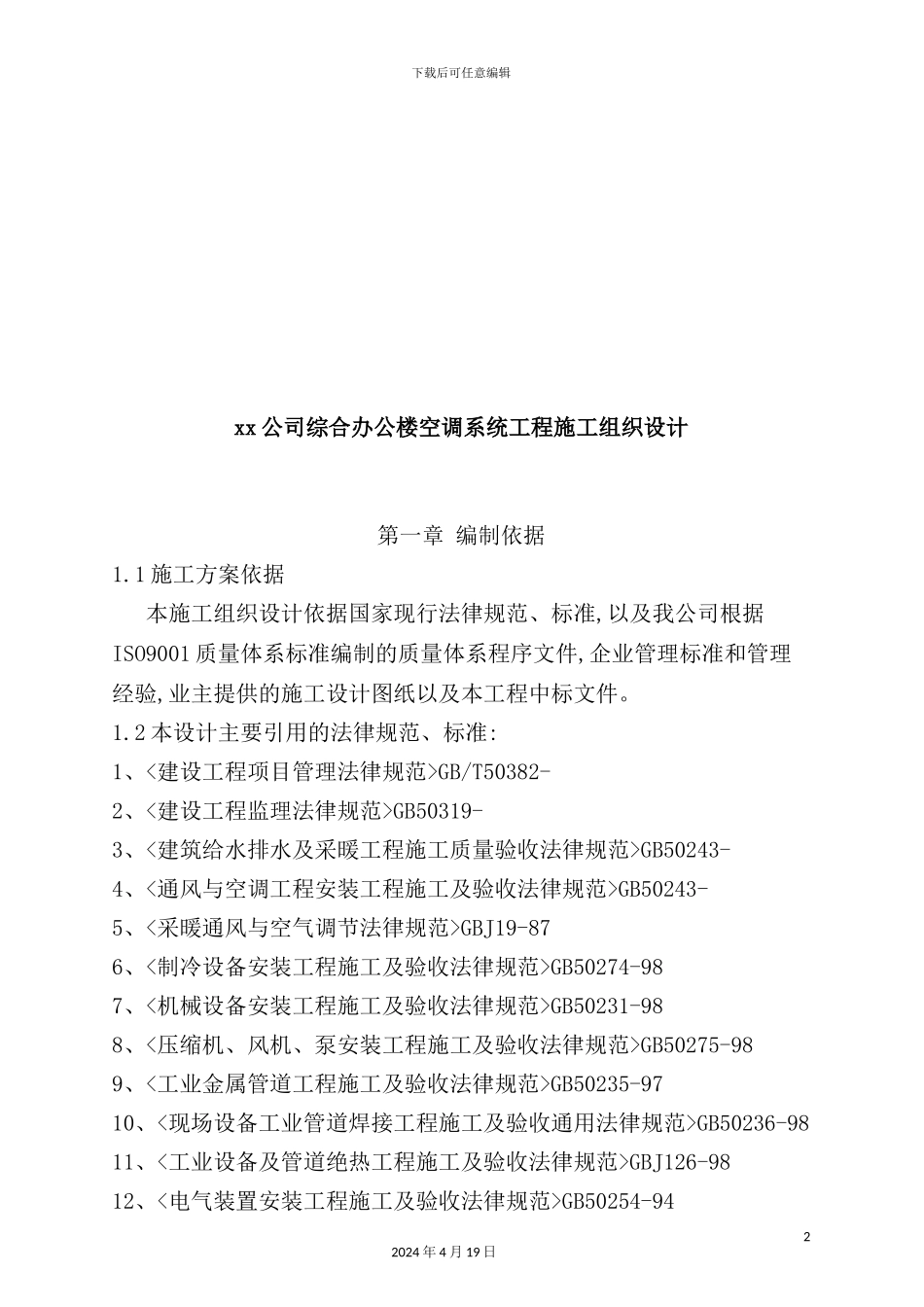

下载后可任意编辑综合办公楼空调系统工程施工组织设计12024 年 4 月 19 日下载后可任意编辑xx 公司综合办公楼空调系统工程施工组织设计第一章 编制依据1.1 施工方案依据 本施工组织设计依据国家现行法律规范、标准,以及我公司根据ISO9001 质量体系标准编制的质量体系程序文件,企业管理标准和管理经验,业主提供的施工设计图纸以及本工程中标文件。1.2 本设计主要引用的法律规范、标准:1、<建设工程项目管理法律规范>GB/T50382- 2、<建设工程监理法律规范>GB50319- 3、<建筑给水排水及采暖工程施工质量验收法律规范>GB50243- 4、<通风与空调工程安装工程施工及验收法律规范>GB50243- 5、<采暖通风与空气调节法律规范>GBJ19-876、<制冷设备安装工程施工及验收法律规范>GB50274-987、<机械设备安装工程施工及验收法律规范>GB50231-988、<压缩机、风机、泵安装工程施工及验收法律规范>GB50275-989、<工业金属管道工程施工及验收法律规范>GB50235-9710、<现场设备工业管道焊接工程施工及验收通用法律规范>GB50236-9811、<工业设备及管道绝热工程施工及验收法律规范>GBJ126-9812、<电气装置安装工程施工及验收法律规范>GB50254-9422024 年 4 月 19 日下载后可任意编辑13、<工业安装工程质量检验评定统一标准>GB50252-9414、<工业金属管道工程质量检验评定标准>GB50184-9315、<工业设备及管道绝热工程质量检验评定标准>GB50185-9316、<采暖标准图集>辽宁省建筑设计标准化办公室编17、本工程施工图要求18、VRV(R410A 新冷媒)安装技术手册19、国家现行的有关法律规范、标准及规定第二章 空调工程概况2.1 工程概况2.1.1 工程名称**市索玛尼科研所综合办公楼空调系统安装工程。2.1.2 工程介绍本工程主体工程建筑面积 19810 m2 .地下二层,地上六层, 是一个集办公、实验室、生产车间融为一体的综合性办公大楼。 其中空调工程有效的施工面积为 15300 m2,夏季制冷采纳 VRV 系统,冬季取暖采纳常规暖气取暖方式。本工程的空调工程仅指夏季制冷采纳 VRV 系统,总造价 451 万元,单位造价 295 元/ m2。2.1.2 工程地点**市六一路 99 号,六一广场东侧 180 米。2.1.3 招标人索玛尼公司2.2 工作内容2.2.1 VRV 空调系统设备采购及安装。2.2.2 空调冷媒系统及空调新风系统及地下厨房送风系统的安装。2.2.3 空调冷凝水系统安装、新风机组水管道系统安装2.2.4 系统的调试、验收、培训及售后服务、保修。2.3 施工关键部位32...
