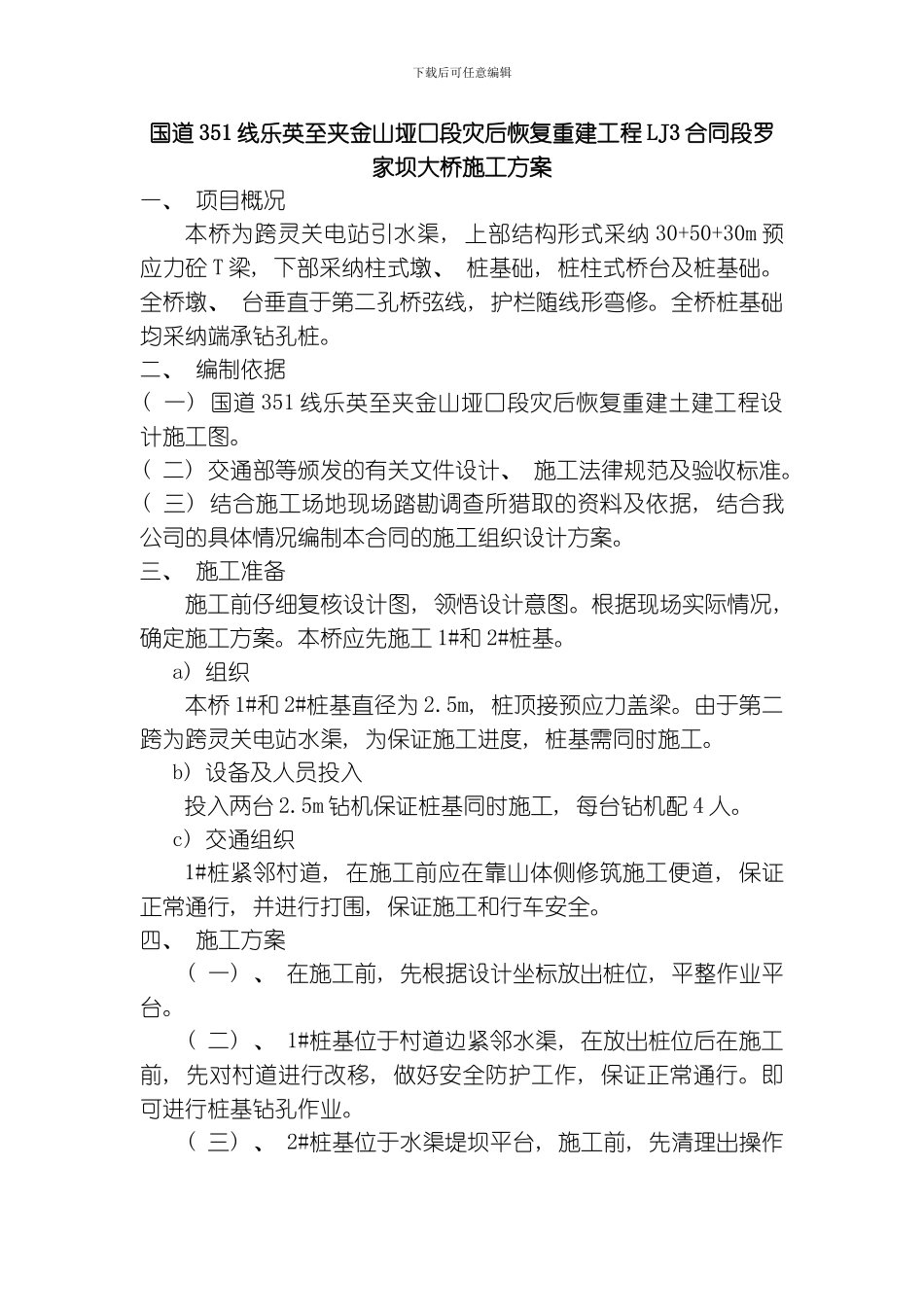

下载后可任意编辑国道 351 线乐英至夹金山垭口段灾后恢复重建工程 LJ3 合同段罗家坝大桥施工方案一、 项目概况本桥为跨灵关电站引水渠, 上部结构形式采纳 30+50+30m 预应力砼 T 梁, 下部采纳柱式墩、 桩基础, 桩柱式桥台及桩基础。全桥墩、 台垂直于第二孔桥弦线, 护栏随线形弯修。全桥桩基础均采纳端承钻孔桩。二、 编制依据( 一) 国道 351 线乐英至夹金山垭口段灾后恢复重建土建工程设计施工图。( 二) 交通部等颁发的有关文件设计、 施工法律规范及验收标准。( 三) 结合施工场地现场踏勘调查所猎取的资料及依据, 结合我公司的具体情况编制本合同的施工组织设计方案。三、 施工准备施工前仔细复核设计图, 领悟设计意图。根据现场实际情况, 确定施工方案。本桥应先施工 1#和 2#桩基。a) 组织本桥 1#和 2#桩基直径为 2.5m, 桩顶接预应力盖梁。由于第二跨为跨灵关电站水渠, 为保证施工进度, 桩基需同时施工。b) 设备及人员投入投入两台 2.5m 钻机保证桩基同时施工, 每台钻机配 4 人。c) 交通组织1#桩紧邻村道, 在施工前应在靠山体侧修筑施工便道, 保证正常通行, 并进行打围, 保证施工和行车安全。四、 施工方案( 一) 、 在施工前, 先根据设计坐标放出桩位, 平整作业平台。( 二) 、 1#桩基位于村道边紧邻水渠, 在放出桩位后在施工前, 先对村道进行改移, 做好安全防护工作, 保证正常通行。即可进行桩基钻孔作业。( 三) 、 2#桩基位于水渠堤坝平台, 施工前, 先清理出操作下载后可任意编辑平台, 挖除部分堤坝平台上河堤( 挖除部分待桩基和盖梁施工完毕后, 对河堤按原貌进行恢复) , 以方便钻机施工作业。( 四) 、 钻机正常施工后, 要随时观察河堤护坡是否有变化, 做好观察记录, 发现异常情况或河堤边坡开裂, 应及时予以处理。( 五) 、 施工时, 应尽量避开占用河道, 减小流水断面。( 六) 、 钻孔桩施工的具体工艺如下: 1 施工前准备1.1 组织施工技术管理人员熟悉并复核施工设计图。1.2 平整场地、 修建施工便道( 桥) 。测量放样后立即组织人工和机械将施工范围内的草皮、 树根、 垃圾、 有机物残渣及表土清除洁净并运到临近的弃土场堆放; 修建临时的施工便道( 桥) , 挖设好临时排水沟, 修建的临时便道( 桥) 不得影响桩基和下部结构的施工。1.3 施工场地的平面布置和临时设施的修建。进场后根据施工平面布置图立即搭设现场办公室、 民工工棚、...
