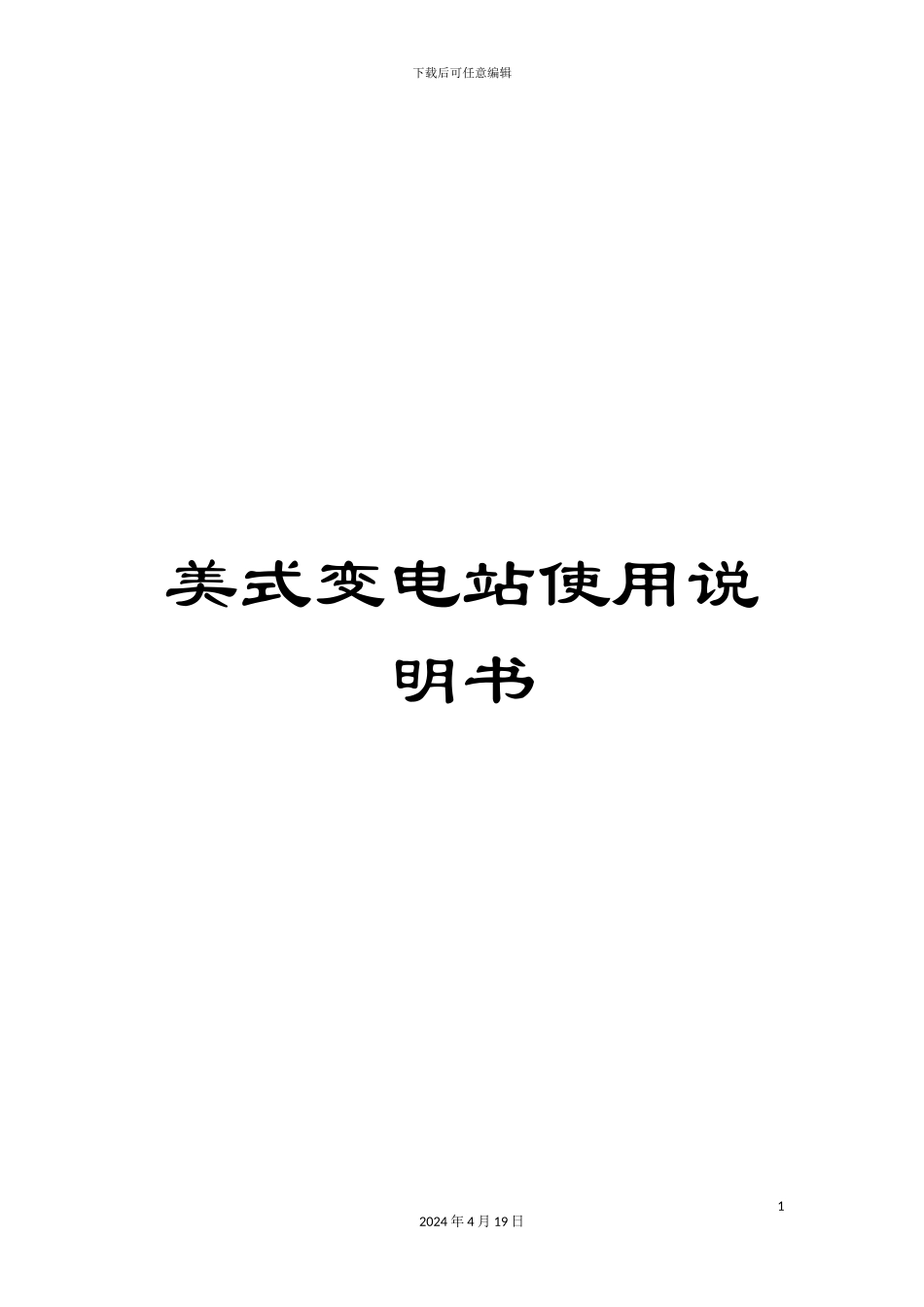

美式变电站使用说明书_第1页
1/14

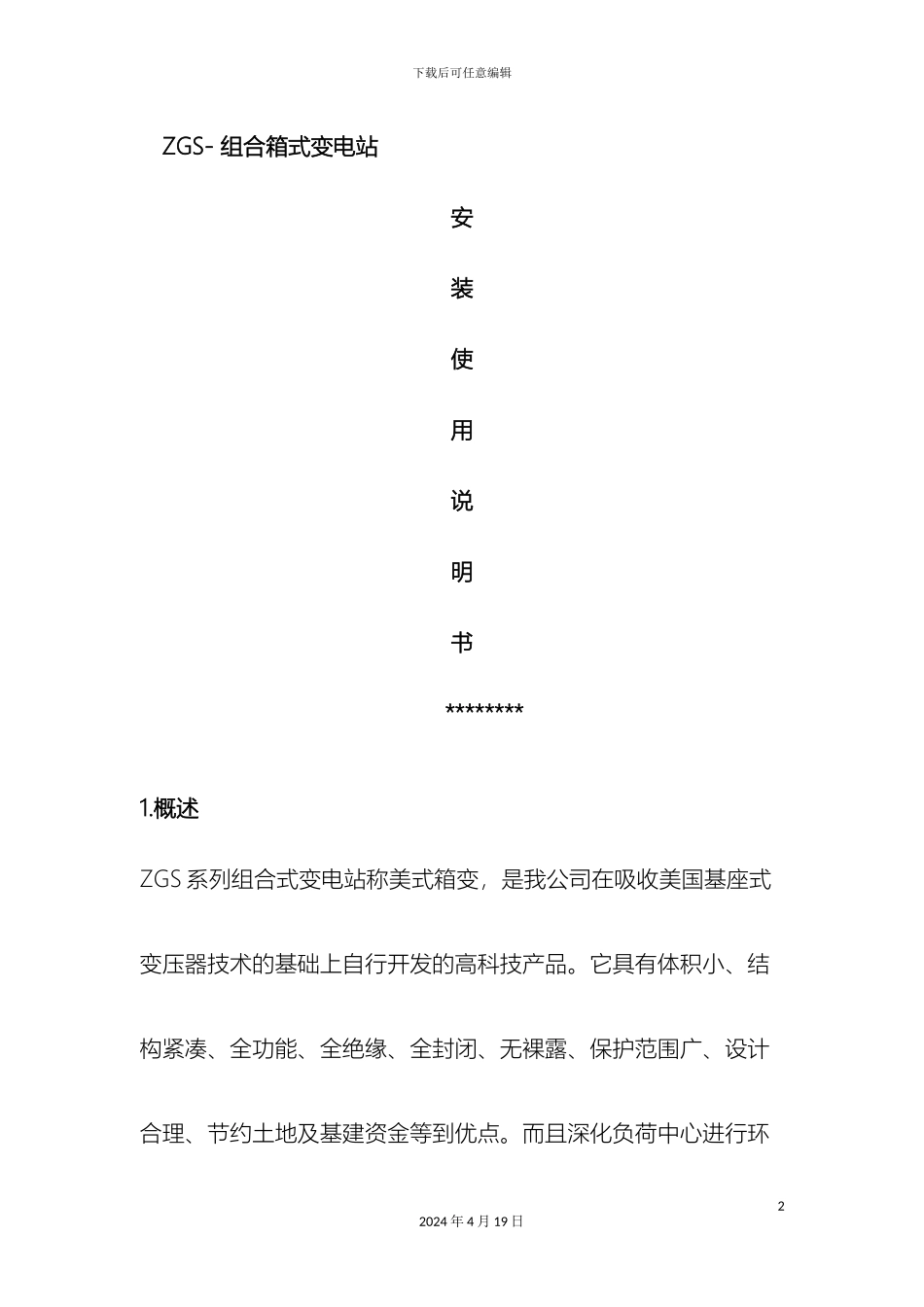

美式变电站使用说明书_第2页
2/14

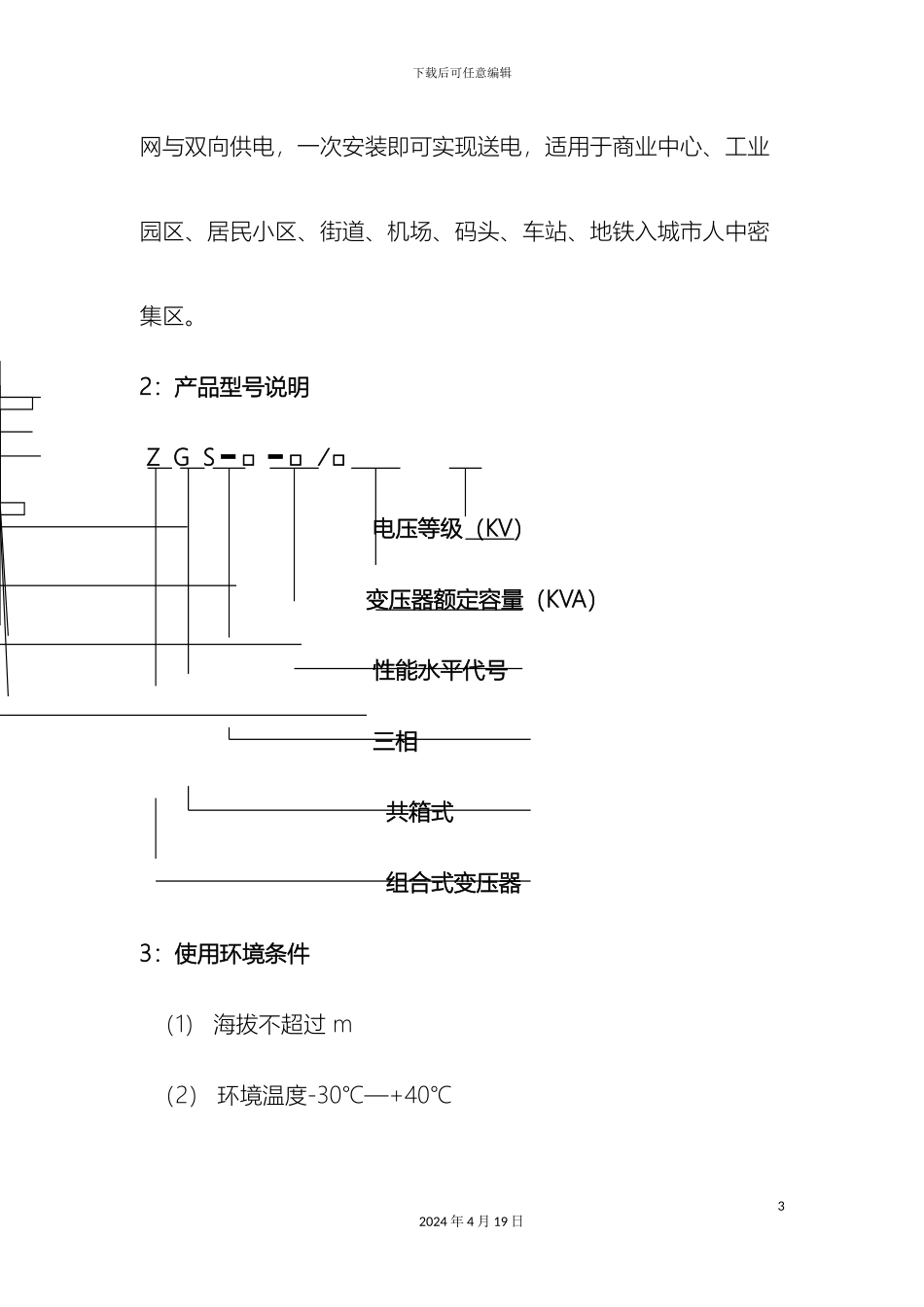

美式变电站使用说明书_第3页
3/14
下载后可任意编辑美式变电站使用说明书12024 年 4 月 19 日下载后可任意编辑ZGS- 组合箱式变电站安装使用说明书********1.概述ZGS 系列组合式变电站称美式箱变,是我公司在吸收美国基座式变压器技术的基础上自行开发的高科技产品。它具有体积小、结构紧凑、全功能、全绝缘、全封闭、无裸露、保护范围广、设计合理、节约土地及基建资金等到优点。而且深化负荷中心进行环22024 年 4 月 19 日下载后可任意编辑网与双向供电,一次安装即可实现送电,适用于商业中心、工业园区、居民小区、街道、机场、码头、车站、地铁入城市人中密集区。2:产品型号说明 Z G S ━ □ ━ □ ∕ □ 电压等级(KV) 变压器额定容量(KVA) 性能水平代号 三相 共箱式 组合式变压器3:使用环境条件 (1) 海拔不超过 m (2) 环境温度-30℃—+40℃32024 年 4 月 19 日下载后可任意编辑 (3) 空气相对湿度不超过 90%。(+25℃) (4) 风速不大于 35m/s (5) 地震水平加速度 0.4m/s,重直加速度 0.02m/s 发下 (6) 安装地点就无腐蚀性或可燃性气体和水蒸气。(7) 安装地点应无剧烈振动,垂直斜倾度不超过 5 度,上述条 件如不能满足时,用户与制造厂协商解决。4:结构特征(1)底座和骨架采纳槽钢、角钢焊接而成有较高的强度。(2)具有体积小,相当于同电压级、同容量其它箱式变电站的 1/3, 重量大为减轻。(3)其熔断器、高压负荷开关。无励磁调压分接开关为变压器的 部件装在变压油箱内。(4)全封闭、全绝缘、全范围。42024 年 4 月 19 日下载后可任意编辑(5)高低压室隔离实行联锁,当低压门打开后,才能打开高压室门。5.技术参数(1)组合式变电站 序 号项 目单 位技术参数1额定电压KV10/0.4 6.3/0.42最高工作电压KV12 6.7(高压侧)3额定频率HZ504额定容量KVA100-160051 分钟工频耐受电压KV356雷电冲击电压KV757冷却方式油浸自冷8高压后备熔断开断电流KA509插入式熔断器开断电流KA2.510环境温度℃-35-+4011线圈允许温度℃6512无载调压+5%或+2*2.5%13燥声等级db5014防护等级IP33(2) 高压负荷开关 负荷开关油浸式,三相联动开关,弹簧操作机构。不带负荷分合闸操作,其分合速度与操作力大小无关。项目/名称单位四工位负荷开关二工位负荷关额定电流A630200额定短路开合电流KA31.516额定短时耐受电流KA12.56.352024 年 4 月 19 日下载后可任意编辑额定短时耐受时间S22机械寿命次 雷电...
