联动试车方案

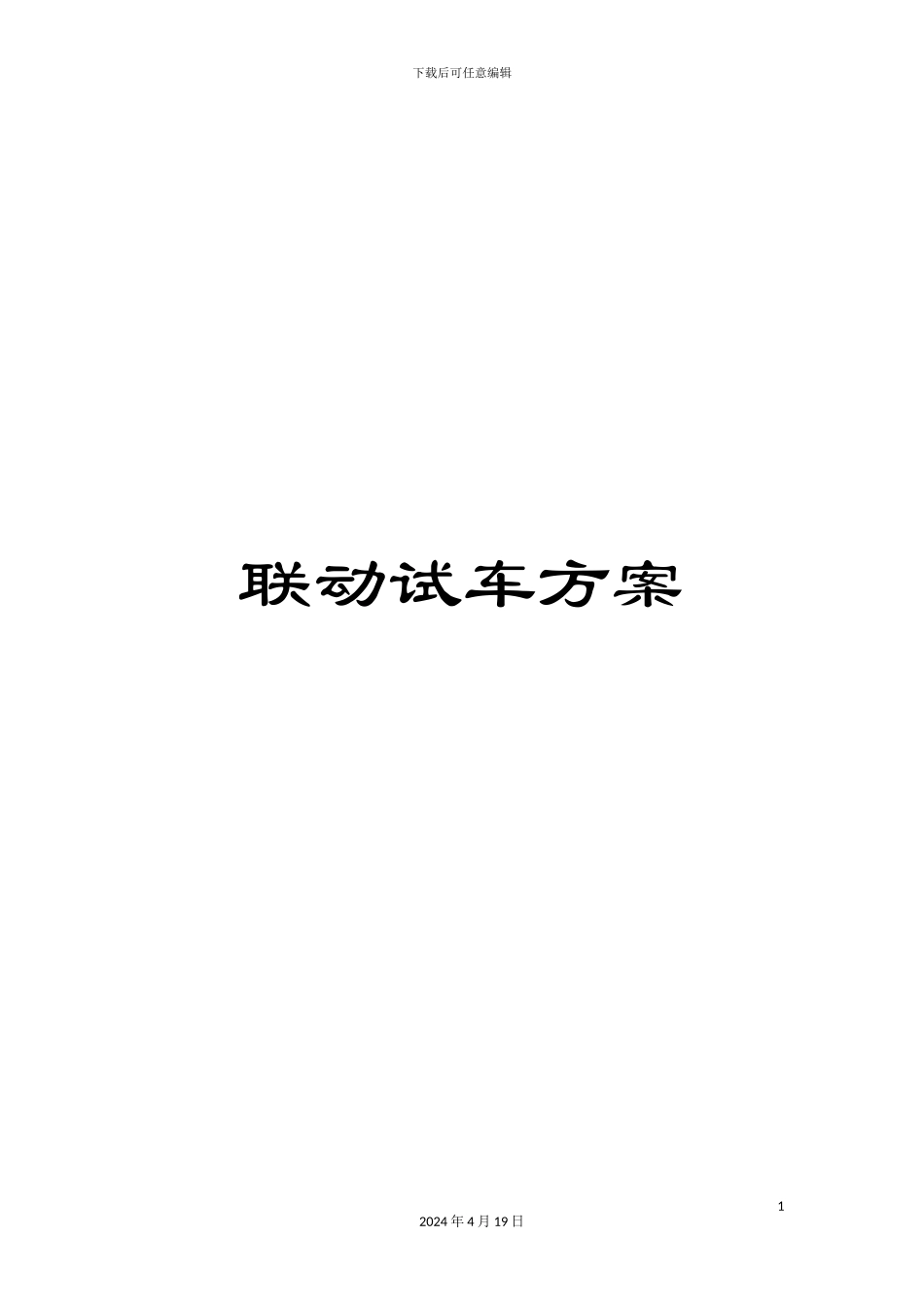

联动试车方案_第1页
1/12

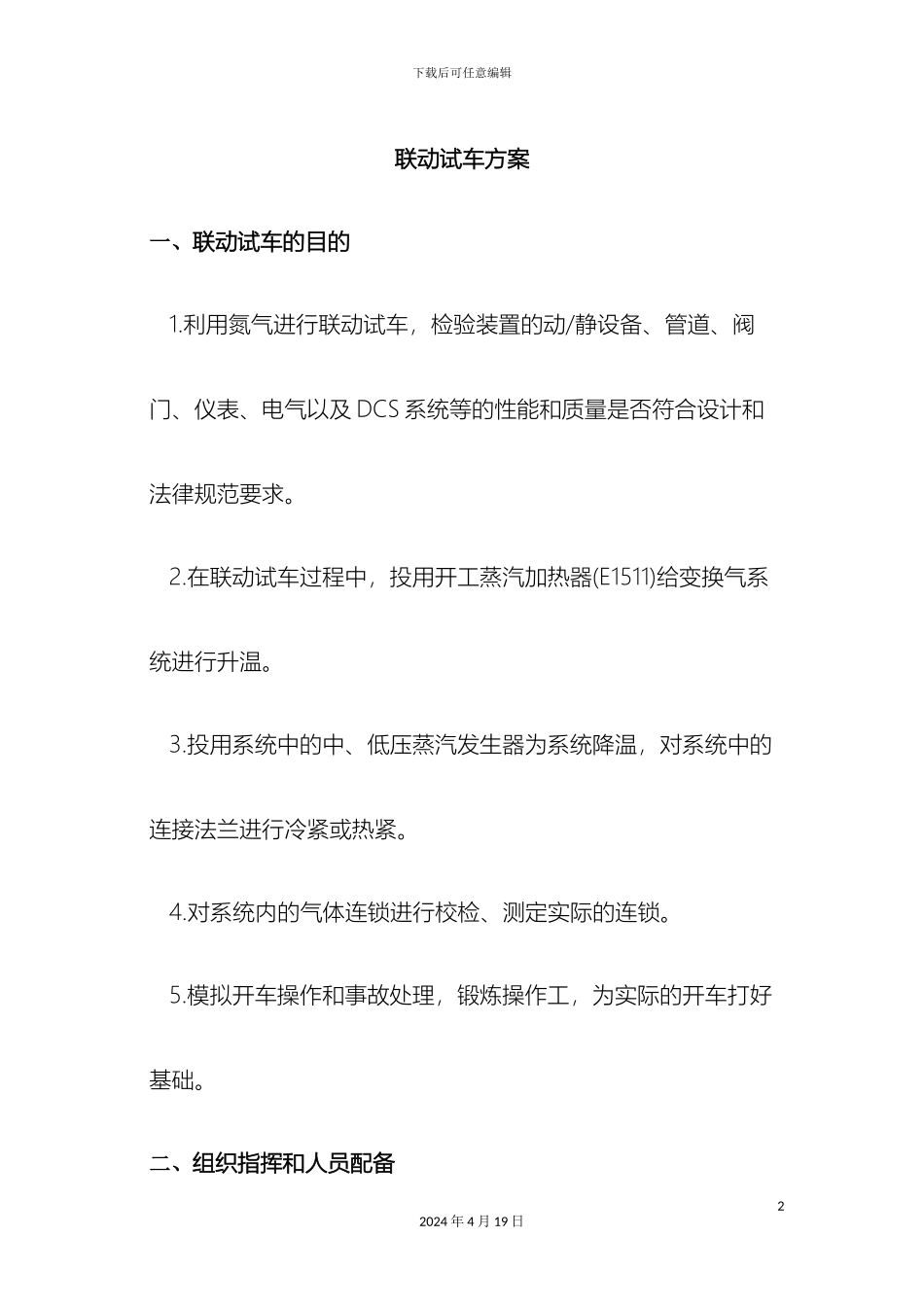

联动试车方案_第2页
2/12

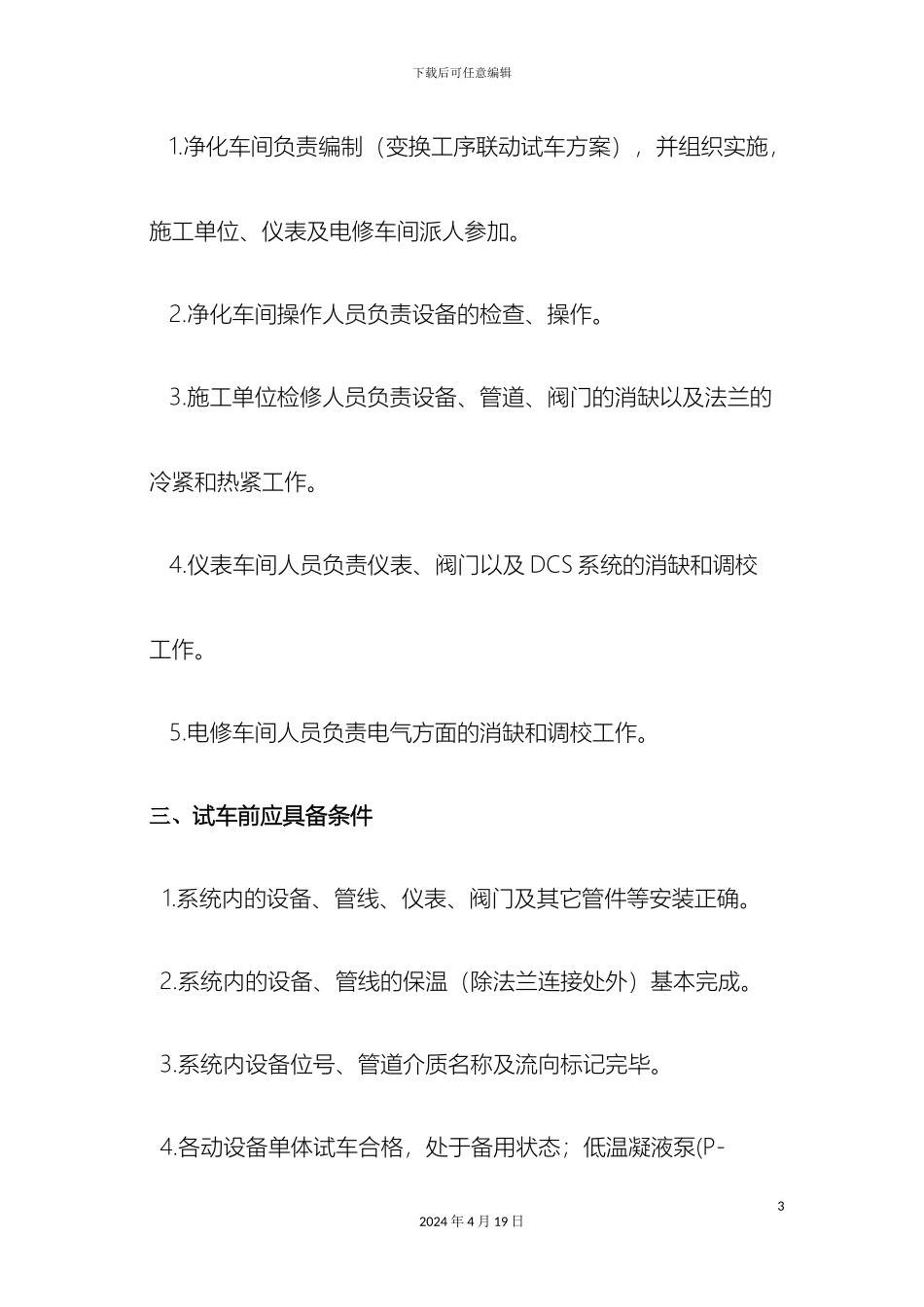

联动试车方案_第3页
3/12
下载后可任意编辑联动试车方案12024 年 4 月 19 日下载后可任意编辑联动试车方案一、联动试车的目的 1.利用氮气进行联动试车,检验装置的动/静设备、管道、阀门、仪表、电气以及 DCS 系统等的性能和质量是否符合设计和法律规范要求。 2.在联动试车过程中,投用开工蒸汽加热器(E1511)给变换气系统进行升温。 3.投用系统中的中、低压蒸汽发生器为系统降温,对系统中的连接法兰进行冷紧或热紧。 4.对系统内的气体连锁进行校检、测定实际的连锁。 5.模拟开车操作和事故处理,锻炼操作工,为实际的开车打好基础。二、组织指挥和人员配备22024 年 4 月 19 日下载后可任意编辑 1.净化车间负责编制(变换工序联动试车方案),并组织实施,施工单位、仪表及电修车间派人参加。 2.净化车间操作人员负责设备的检查、操作。 3.施工单位检修人员负责设备、管道、阀门的消缺以及法兰的冷紧和热紧工作。 4.仪表车间人员负责仪表、阀门以及 DCS 系统的消缺和调校工作。 5.电修车间人员负责电气方面的消缺和调校工作。三、试车前应具备条件 1.系统内的设备、管线、仪表、阀门及其它管件等安装正确。 2.系统内的设备、管线的保温(除法兰连接处外)基本完成。 3.系统内设备位号、管道介质名称及流向标记完毕。 4.各动设备单体试车合格,处于备用状态;低温凝液泵(P-32024 年 4 月 19 日下载后可任意编辑1503A/B)、高温凝液泵(P-1501A/B)、汽提塔底泵(P-1502A/B)。 5.相关的安全阀调校合格,安装正确。 6.仪表调试工作结束:报警及连锁整定值静态调试合格,联锁及调节阀动作正常。 7.界区内具备以下的公用工程条件中压氮气、低压氮气、仪表空气、循环冷却水、脱盐水,高压冷密封水、高压热密封水、低压锅炉给水、S25 蒸汽。8.试车工艺指标、连锁及报警值已经生产部门批准并公布。9.生产记录表已经印刷齐全,发至岗位。10.“变换岗位操作法”、“变换联动方案”已经印刷发给所有的参加试车工作的人员。11.安全卫生、消防设施及防护器材处于完好备用状态。12.系统最终气密性试验合格。42024 年 4 月 19 日下载后可任意编辑13.开车前确认表已全部确认。四、联动试车程序 1.准备工作 1.根据 PID 图检查系统内的设备、管线、仪表及盲板,确认安装正确。 2.检查系统内所有的阀门位置,确认所有的工艺阀门及导淋放空阀关闭,调节阀手动关闭。 3.确认系统内的仪表和调节阀调试完毕,所有液位、流量及压力仪表的根部阀打开,导...
