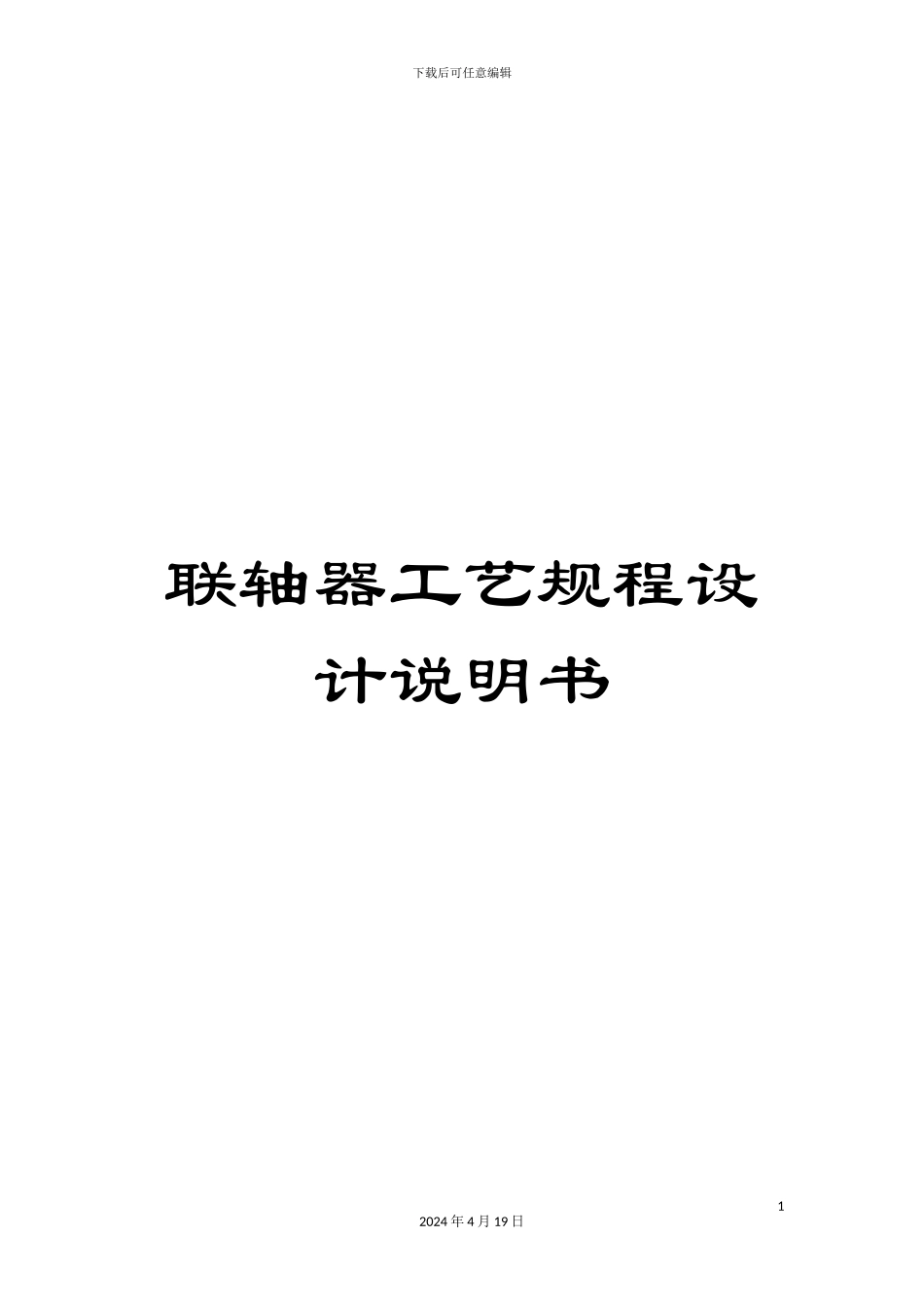

联轴器工艺规程设计说明书模板

下载后可任意编辑联轴器工艺规程设计说明书12024 年 4 月 19 日下载后可任意编辑湖 南 理 工 学 院课 程 设 计 报 告 书 题 目： 从动半联轴器机械加工工艺 设计 系 部： 机械工程学院 专 业： 机械设计制造及其自动化 班 级： 机自 09-1BF 姓 名： 刘勋 学 号： 序言22024 年 4 月 19 日下载后可任意编辑机械制造技术基础是一门专业技术基础课程，涵盖内容非常广泛，包括机械加工工艺装备、金属切削基本原理、工艺规程设计、机械加工质量分析控制等。本次课程设计由于时间有限主要是对加工工艺规程的设计且由于是首次设计和对实际过程的孤陋寡闻对于其中的加工工时和夹具部分不做设计。 课程设计作为一种学习和融合各种知识的手段我认为是必不可少的，我们必须亲力亲为的走完这完整的过程才能对机械加工窥的一斑。这其中我们会学习设计工艺规程怎么确定锻造、铸造、机加工等工艺内容和参数，怎么查各种手册和国标。 首次设计工艺规程不当之处请各位老师指教。1.零件的分析1.1 零件的作用联轴器是用来连接不同机构中的两根轴（主动轴和从动轴）32024 年 4 月 19 日下载后可任意编辑使其共同旋转以专递转矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲，减振和提高轴系动态性能的作用。联轴器是由两部分组成的，分别与主动轴和从动轴连接。一般动力机大都借于联轴器与工作机相连接。但联轴器在机器运转时不能分离，只有当机器停止运转才能将两轴分离。联轴器有时候能够作为安全装置。其分类主要有刚性联轴器和挠性联轴器两大类。1.2 零件的工艺分析零件的材料为 45 钢，下面从动半联轴器需要加工的表面以及加工表面之间的位置要求：1、柱销孔 8—Φ23，柱销孔 8—2×45°，8—M8 螺纹孔；2、主轴孔 Φ28，主轴孔 1×45°倒角，键槽，键槽的平行度误差为 0.01mm；3、外圆表面直径为 Φ28；42024 年 4 月 19 日下载后可任意编辑4、从动半联轴器底面，顶面，Φ76 与 Φ194 外圆 2×45°倒角，主轴孔与底面的圆跳动误差为 0.03mm.由上面分析可知，粗加工联轴器下端面，然后以此作为基准采纳专用夹具进行加工，而且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，而且此联轴器零件没有复杂的加工曲面，因此根据上述技术要求采纳常规的加工工艺均可保证。1.3 确定生产类型 已知此半联轴器零件的生产纲领为 5000 件/年，，查《机械制造工...
