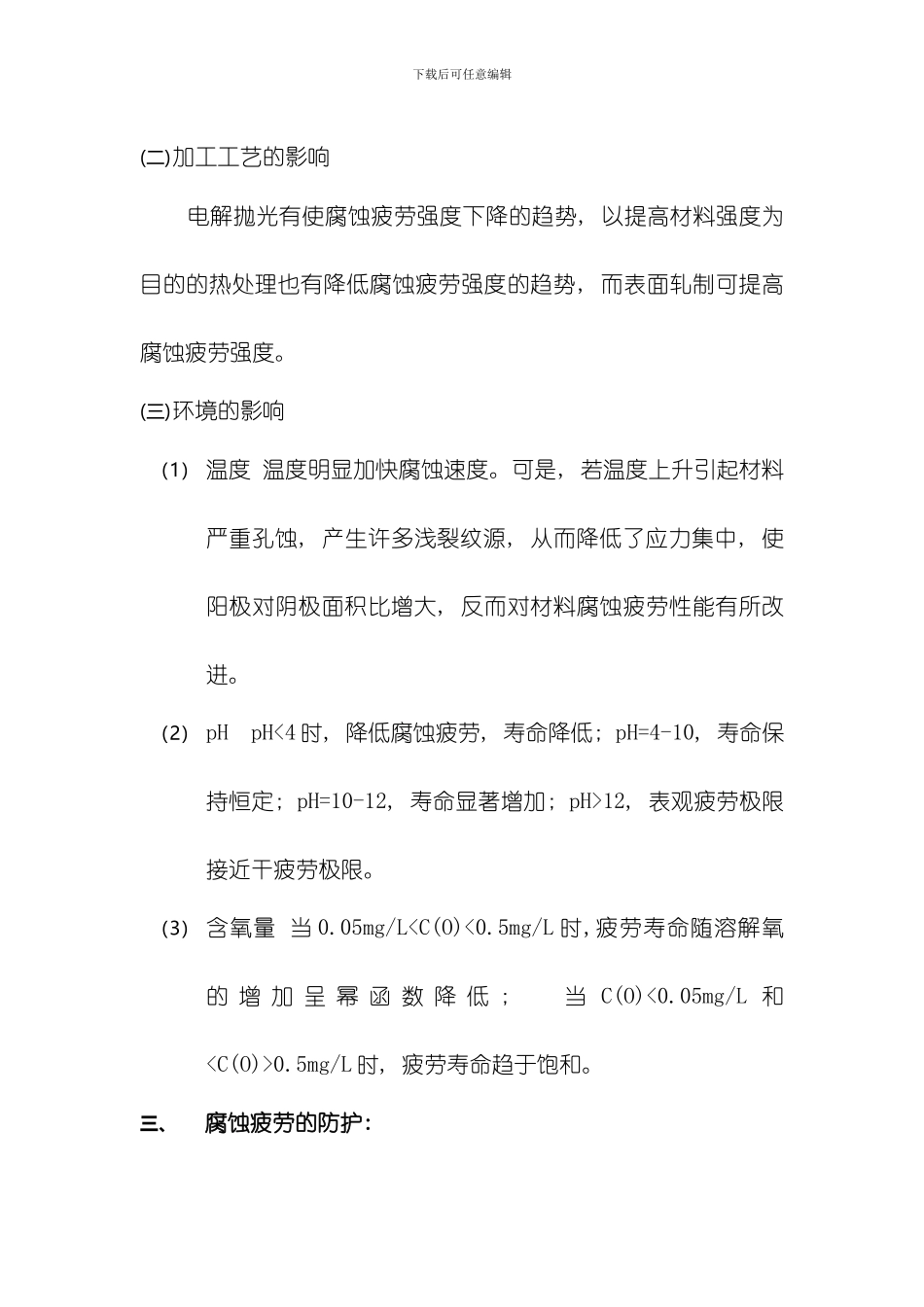

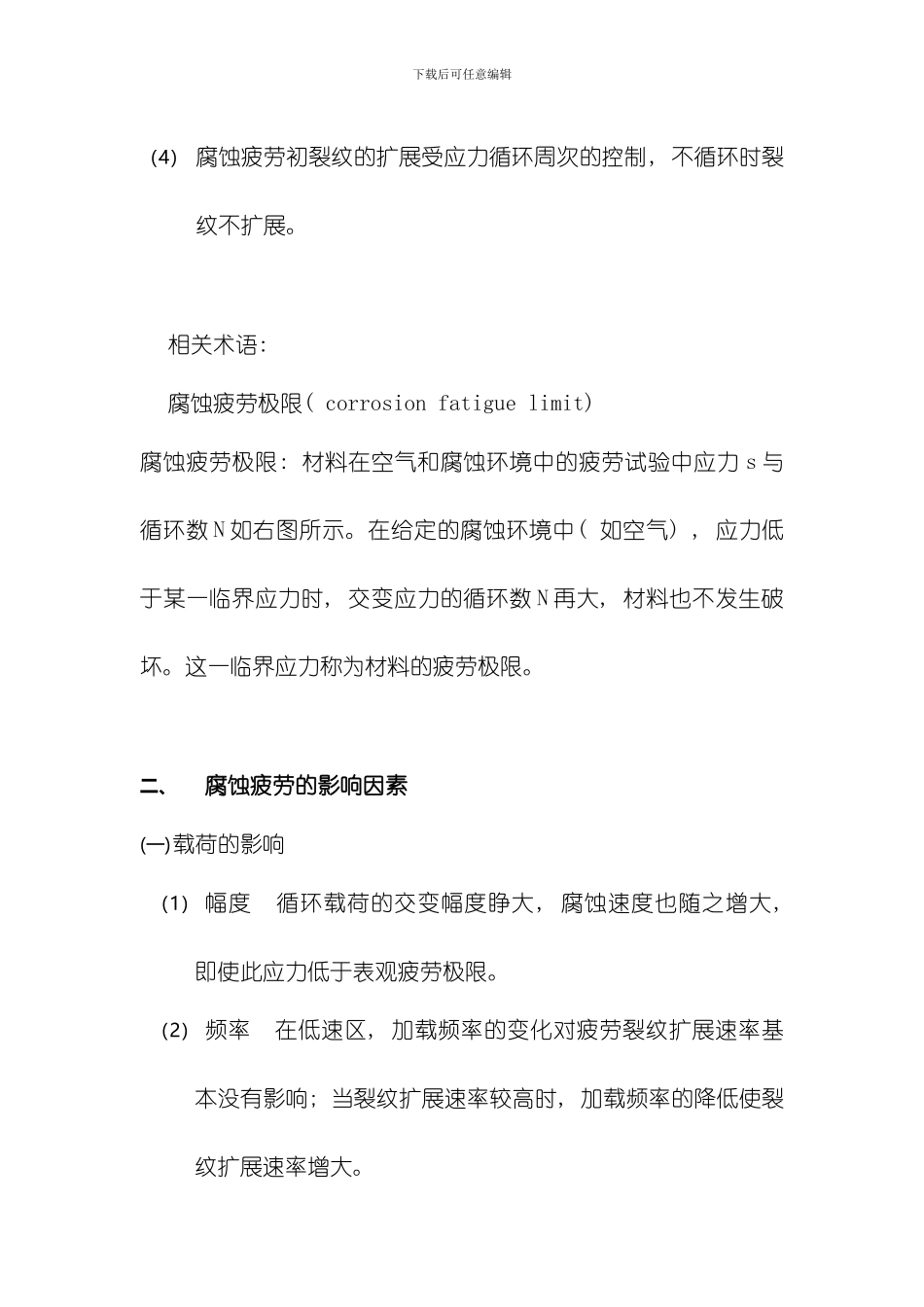

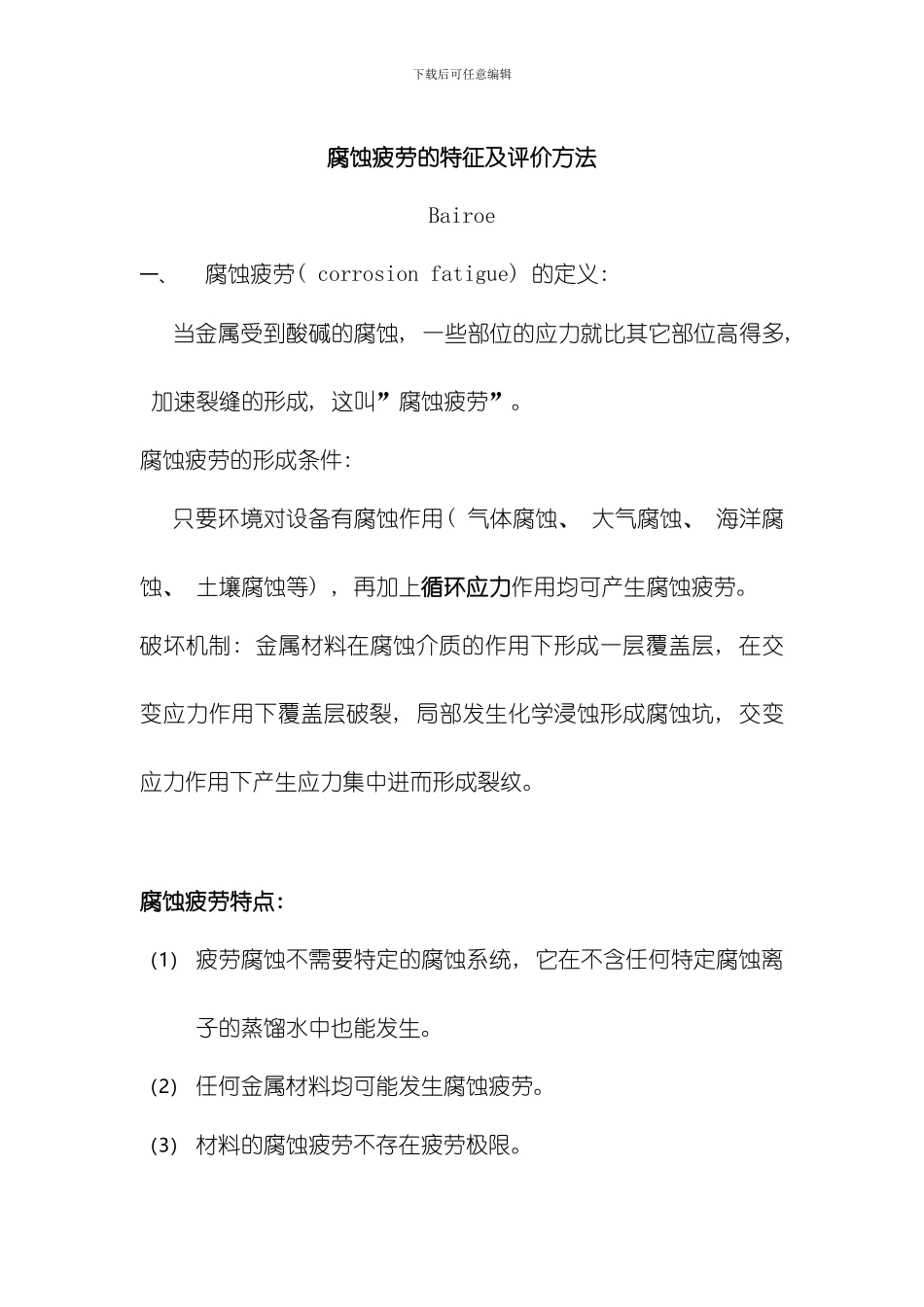

下载后可任意编辑腐蚀疲劳的特征及评价方法Bairoe一、腐蚀疲劳( corrosion fatigue) 的定义: 当金属受到酸碱的腐蚀, 一些部位的应力就比其它部位高得多, 加速裂缝的形成, 这叫”腐蚀疲劳”。腐蚀疲劳的形成条件: 只要环境对设备有腐蚀作用( 气体腐蚀、 大气腐蚀、 海洋腐蚀、 土壤腐蚀等) , 再加上循环应力作用均可产生腐蚀疲劳。破坏机制: 金属材料在腐蚀介质的作用下形成一层覆盖层, 在交变应力作用下覆盖层破裂, 局部发生化学浸蚀形成腐蚀坑, 交变应力作用下产生应力集中进而形成裂纹。腐蚀疲劳特点: （1） 疲劳腐蚀不需要特定的腐蚀系统, 它在不含任何特定腐蚀离子的蒸馏水中也能发生。（2） 任何金属材料均可能发生腐蚀疲劳。（3） 材料的腐蚀疲劳不存在疲劳极限。下载后可任意编辑（4） 腐蚀疲劳初裂纹的扩展受应力循环周次的控制, 不循环时裂纹不扩展。相关术语: 腐蚀疲劳极限( corrosion fatigue limit) 腐蚀疲劳极限: 材料在空气和腐蚀环境中的疲劳试验中应力 s 与循环数 N 如右图所示。在给定的腐蚀环境中( 如空气) , 应力低于某一临界应力时, 交变应力的循环数 N 再大, 材料也不发生破坏。这一临界应力称为材料的疲劳极限。二、腐蚀疲劳的影响因素(一)载荷的影响（1） 幅度 循环载荷的交变幅度睁大, 腐蚀速度也随之增大, 即使此应力低于表观疲劳极限。（2） 频率 在低速区, 加载频率的变化对疲劳裂纹扩展速率基本没有影响; 当裂纹扩展速率较高时, 加载频率的降低使裂纹扩展速率增大。 下载后可任意编辑(二)加工工艺的影响 电解抛光有使腐蚀疲劳强度下降的趋势, 以提高材料强度为目的的热处理也有降低腐蚀疲劳强度的趋势, 而表面轧制可提高腐蚀疲劳强度。(三)环境的影响（1） 温度 温度明显加快腐蚀速度。可是, 若温度上升引起材料严重孔蚀, 产生许多浅裂纹源, 从而降低了应力集中, 使阳极对阴极面积比增大, 反而对材料腐蚀疲劳性能有所改进。（2） pH pH<4 时, 降低腐蚀疲劳, 寿命降低; pH=4-10, 寿命保持恒定; pH=10-12, 寿命显著增加; pH>12, 表观疲劳极限接近干疲劳极限。（3） 含氧量 当 0.05mg/L0.5mg/L 时, 疲劳寿命趋于饱和。三、腐蚀疲劳的防护: 下载后可任意编辑能够考虑从 3 个方面来防范腐蚀疲劳的产生（1） 采纳耐腐蚀材料: 如...
