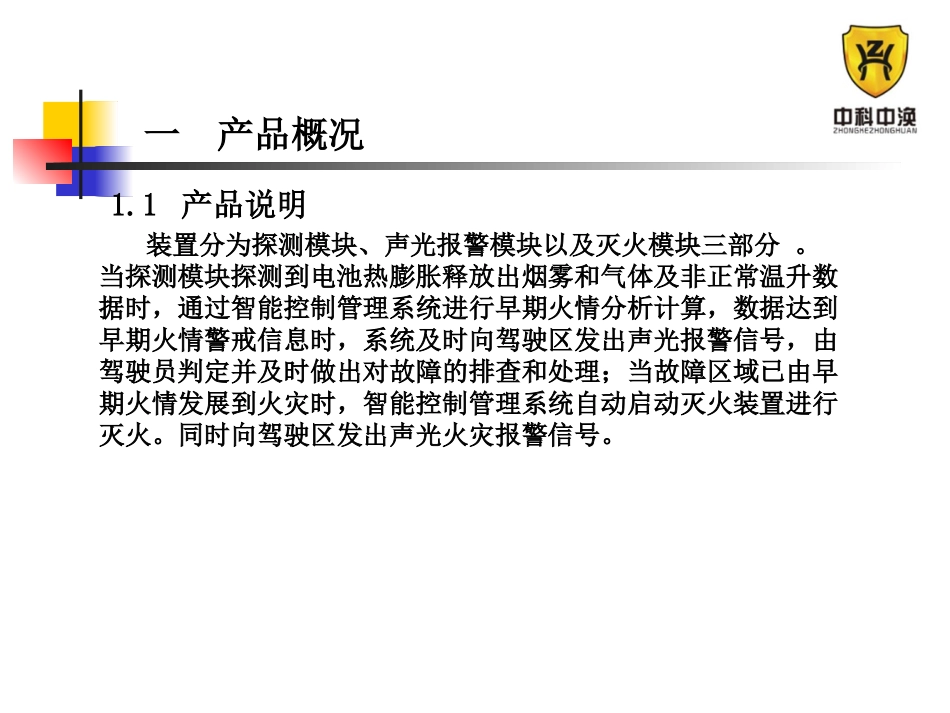

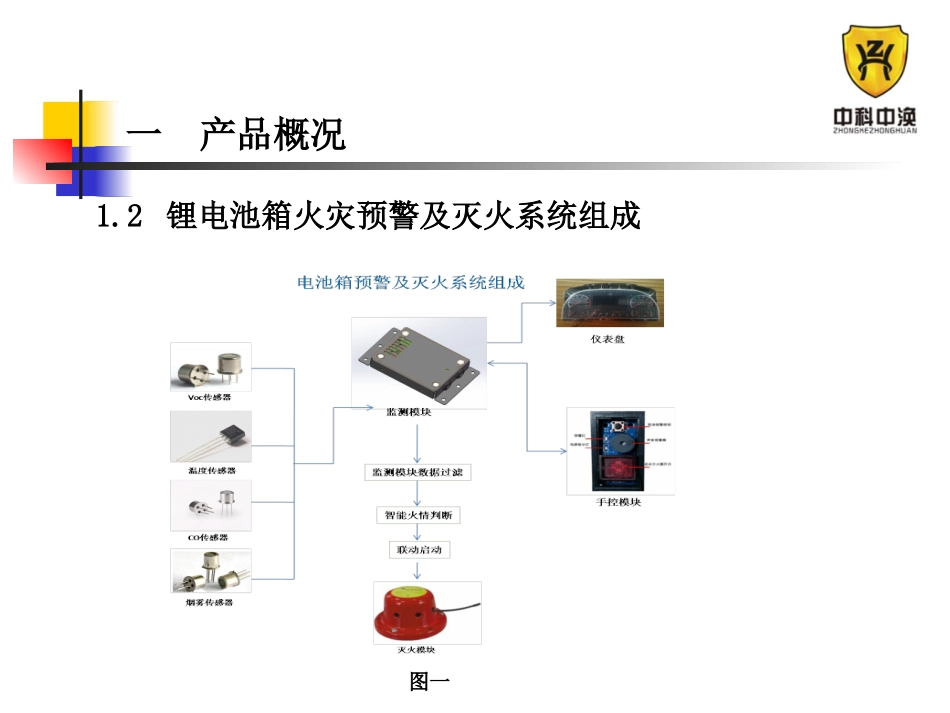

通用型电池箱火灾预警及灭火装置一产品概况1.1产品说明装置分为探测模块、声光报警模块以及灭火模块三部分。当探测模块探测到电池热膨胀释放出烟雾和气体及非正常温升数据时，通过智能控制管理系统进行早期火情分析计算，数据达到早期火情警戒信息时，系统及时向驾驶区发出声光报警信号，由驾驶员判定并及时做出对故障的排查和处理；当故障区域已由早期火情发展到火灾时，智能控制管理系统自动启动灭火装置进行灭火。同时向驾驶区发出声光火灾报警信号。一产品概况1.2锂电池箱火灾预警及灭火系统组成图一一产品概况BTFA-WYQL（温烟气液）型电池箱报警及灭火系统由监测模块（集成化设计，内含温度传感器、光电式烟雾传感器、CO传感器、VOC传感器）、显示模块、手控模块、灭火装置组成，如图一所示。动力电池箱火灾探测预警装置对动力锂电池箱内的火灾早期现象（烟雾、局部高温、燃烧特征气体等）进行探测，对多种火灾迹象进行复合判断，在确认有火灾发生的情况下，通过CAN总线向仪表盘显示模块发送报警信息和S型气溶胶灭火触发反馈信号，具备手动灭火、自动灭火和热敏线感应灭火三种启动方式，即使在发生事故导致线路故障或者设备断电的情况下，依然能够启动灭火。BTFA-WYQL型动力电池箱火灾探测预警装置可以提醒驾驶员电池箱内的异常高温、烟雾，并在发生火灾后及时启动灭火模块抑制火情，等候消防官兵对电池箱进行拆解冷却处理。1.3产品功能一产品概况1.4产品参数：图二一产品概况1.5系统连接示意图图三二产品功能模块介绍2.1监测模块监测模块可以监测烟雾、CO、VOC、温度等传感器的信号变化曲线然后通过算法来判断火灾迹象。通过CAN总线发送给仪表盘显示报警信息。烟雾检测气体传感器是平面半导体气体传感器，在微型Al2O3陶瓷基片的两面分别制作加热器和金属氧化物半导体气敏层，封装在金属壳体内。当环境空气中有被检测气体存在时传感器电导率发生变化，该气体的浓度越高，传感器的电导率就越高。采用简单的电路即可将这种电导率的变化转换为与气体浓度对应的输出信号，如图五2.1.1烟雾检测气体传感器二产品功能模块介绍VOC气体传感器对甲苯、苯、甲醛等有机气体灵敏度高；具有响应恢复快、低功耗、检测电路简单、稳定性好、寿命长等优点。如图六2.1.2VOC气体传感器图五二产品功能模块介绍图七2.1.3温度传感器温度传感器采用的是DS18B20，具有体积小，硬件开销低，抗干扰能力强，精度高等特点。如图七图六二产品功能模块介绍2.2手动控制模块手动控制模块主要是手动按键启动灭火、声光报警等作用。当无需报警时，还可手动按键取消报警。如图八所示。图八二产品功能模块介绍2.3灭火模块灭火模块采用的是热气溶胶灭火装置，图九二产品功能模块介绍华神的这款灭火模块的有源电启动要求条件是输入≥350mA电流并且持续4S，图十七中采用三极管控制PMOS管SI2371的导通关闭来实现热启动功能，SI2371的Id电流值可以达到3.6A，且开关打开时间是ns级别，完全满足系统需要。安徽中涣防务装备技术股份有限公司安徽中涣防务装备技术股份有限公司
