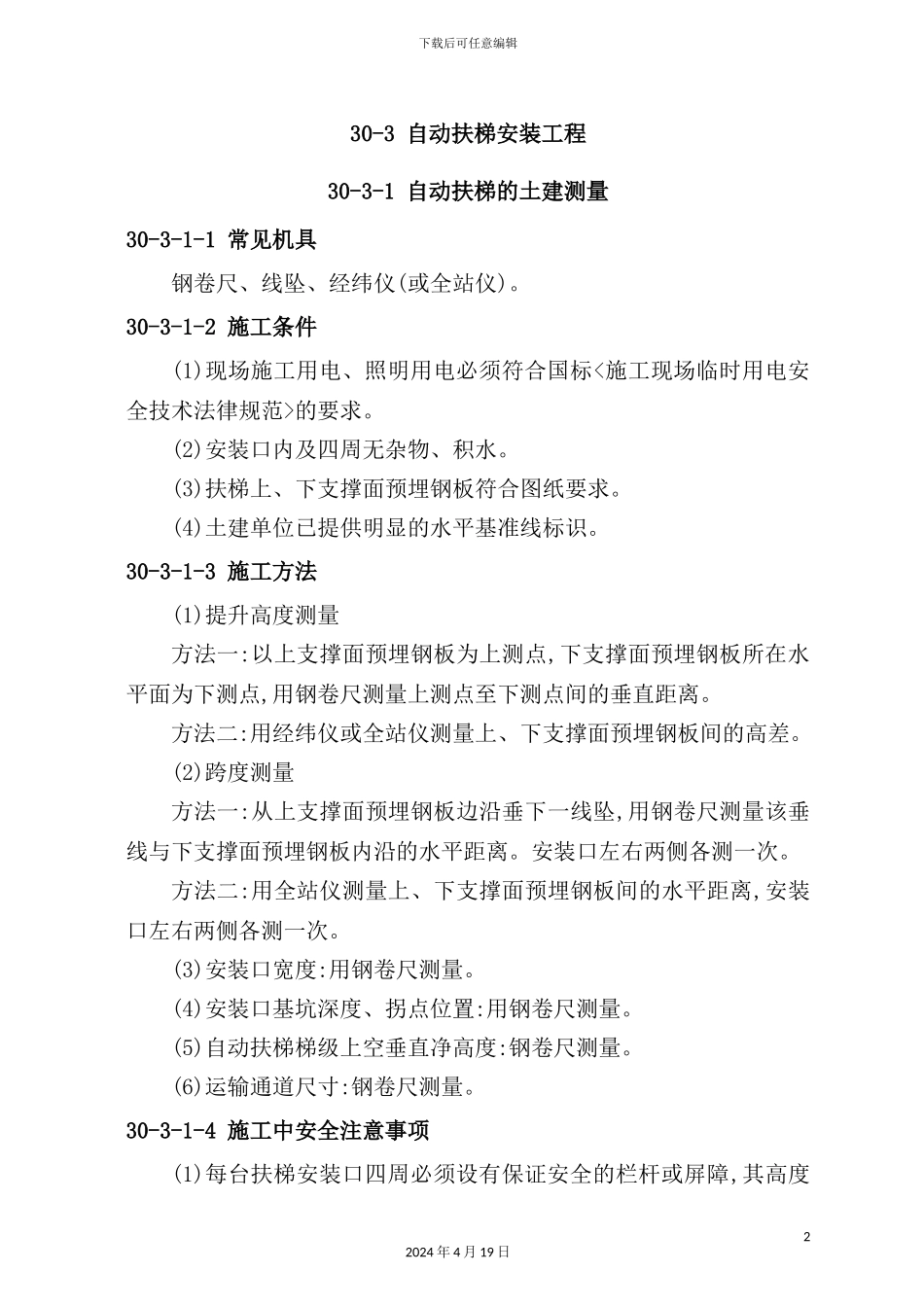

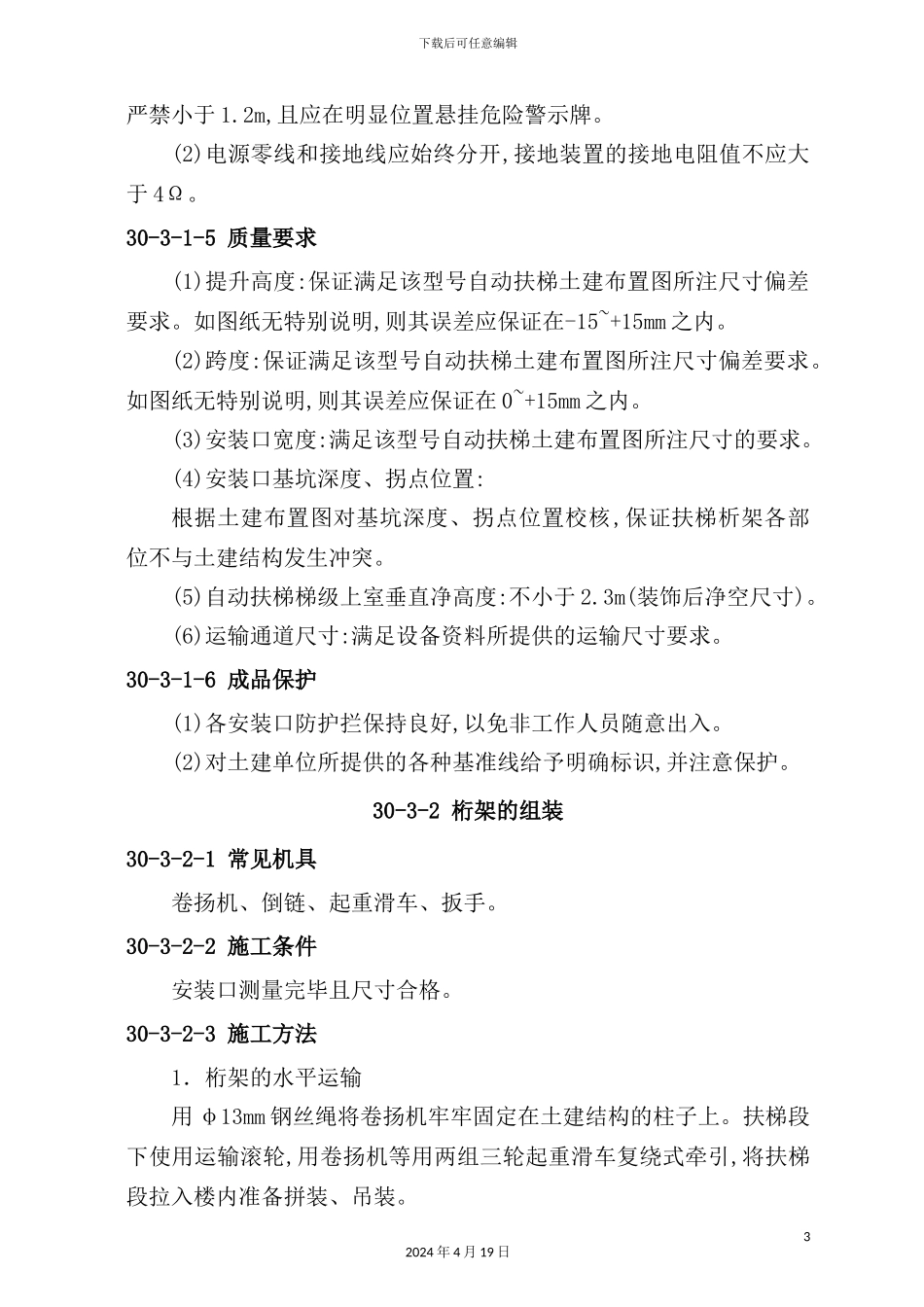

下载后可任意编辑自动扶梯安装工程作业指导书12024 年 4 月 19 日下载后可任意编辑30-3 自动扶梯安装工程30-3-1 自动扶梯的土建测量30-3-1-1 常见机具钢卷尺、线坠、经纬仪(或全站仪)。30-3-1-2 施工条件(1)现场施工用电、照明用电必须符合国标<施工现场临时用电安全技术法律规范>的要求。(2)安装口内及四周无杂物、积水。(3)扶梯上、下支撑面预埋钢板符合图纸要求。(4)土建单位已提供明显的水平基准线标识。30-3-1-3 施工方法(1)提升高度测量方法一:以上支撑面预埋钢板为上测点,下支撑面预埋钢板所在水平面为下测点,用钢卷尺测量上测点至下测点间的垂直距离。方法二:用经纬仪或全站仪测量上、下支撑面预埋钢板间的高差。(2)跨度测量方法一:从上支撑面预埋钢板边沿垂下一线坠,用钢卷尺测量该垂线与下支撑面预埋钢板内沿的水平距离。安装口左右两侧各测一次。方法二:用全站仪测量上、下支撑面预埋钢板间的水平距离,安装口左右两侧各测一次。(3)安装口宽度:用钢卷尺测量。(4)安装口基坑深度、拐点位置:用钢卷尺测量。(5)自动扶梯梯级上空垂直净高度:钢卷尺测量。(6)运输通道尺寸:钢卷尺测量。30-3-1-4 施工中安全注意事项(1)每台扶梯安装口四周必须设有保证安全的栏杆或屏障,其高度22024 年 4 月 19 日下载后可任意编辑严禁小于 1.2m,且应在明显位置悬挂危险警示牌。(2)电源零线和接地线应始终分开,接地装置的接地电阻值不应大于 4Ω。30-3-1-5 质量要求(1)提升高度:保证满足该型号自动扶梯土建布置图所注尺寸偏差要求。如图纸无特别说明,则其误差应保证在-15~+15mm 之内。(2)跨度:保证满足该型号自动扶梯土建布置图所注尺寸偏差要求。如图纸无特别说明,则其误差应保证在 0~+15mm 之内。(3)安装口宽度:满足该型号自动扶梯土建布置图所注尺寸的要求。(4)安装口基坑深度、拐点位置:根据土建布置图对基坑深度、拐点位置校核,保证扶梯析架各部位不与土建结构发生冲突。(5)自动扶梯梯级上室垂直净高度:不小于 2.3m(装饰后净空尺寸)。(6)运输通道尺寸:满足设备资料所提供的运输尺寸要求。30-3-1-6 成品保护(1)各安装口防护拦保持良好,以免非工作人员随意出入。(2)对土建单位所提供的各种基准线给予明确标识,并注意保护。30-3-2 桁架的组装30-3-2-1 常见机具卷扬机、倒链、起重滑车、扳手。30-3-2-2 施工条件安装口测量完毕且尺寸合格。30-3-2-3 施工方法1．桁架的水平运输用 φ13mm 钢丝绳将卷扬机牢牢固定在土建结构的柱子...
