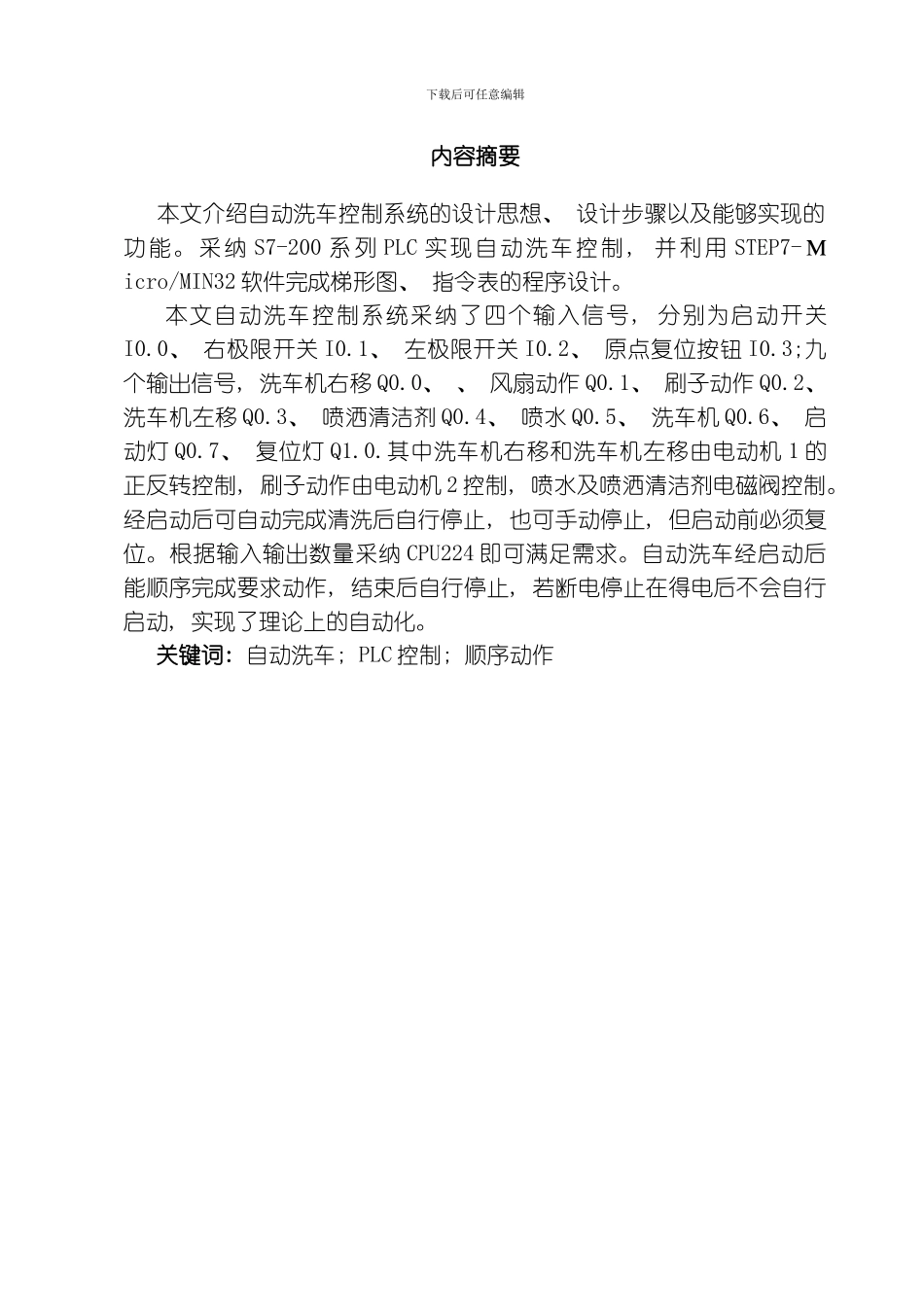

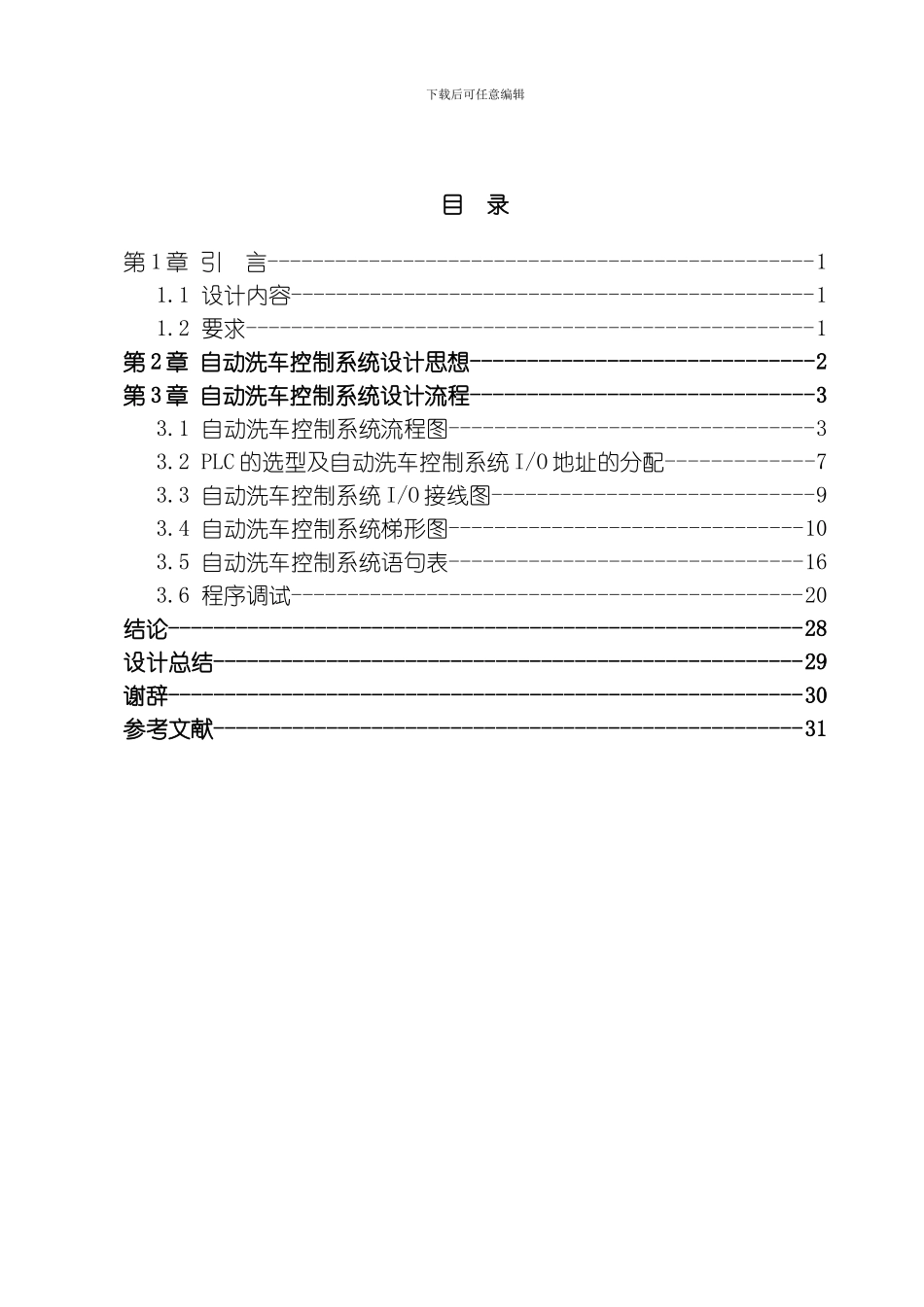

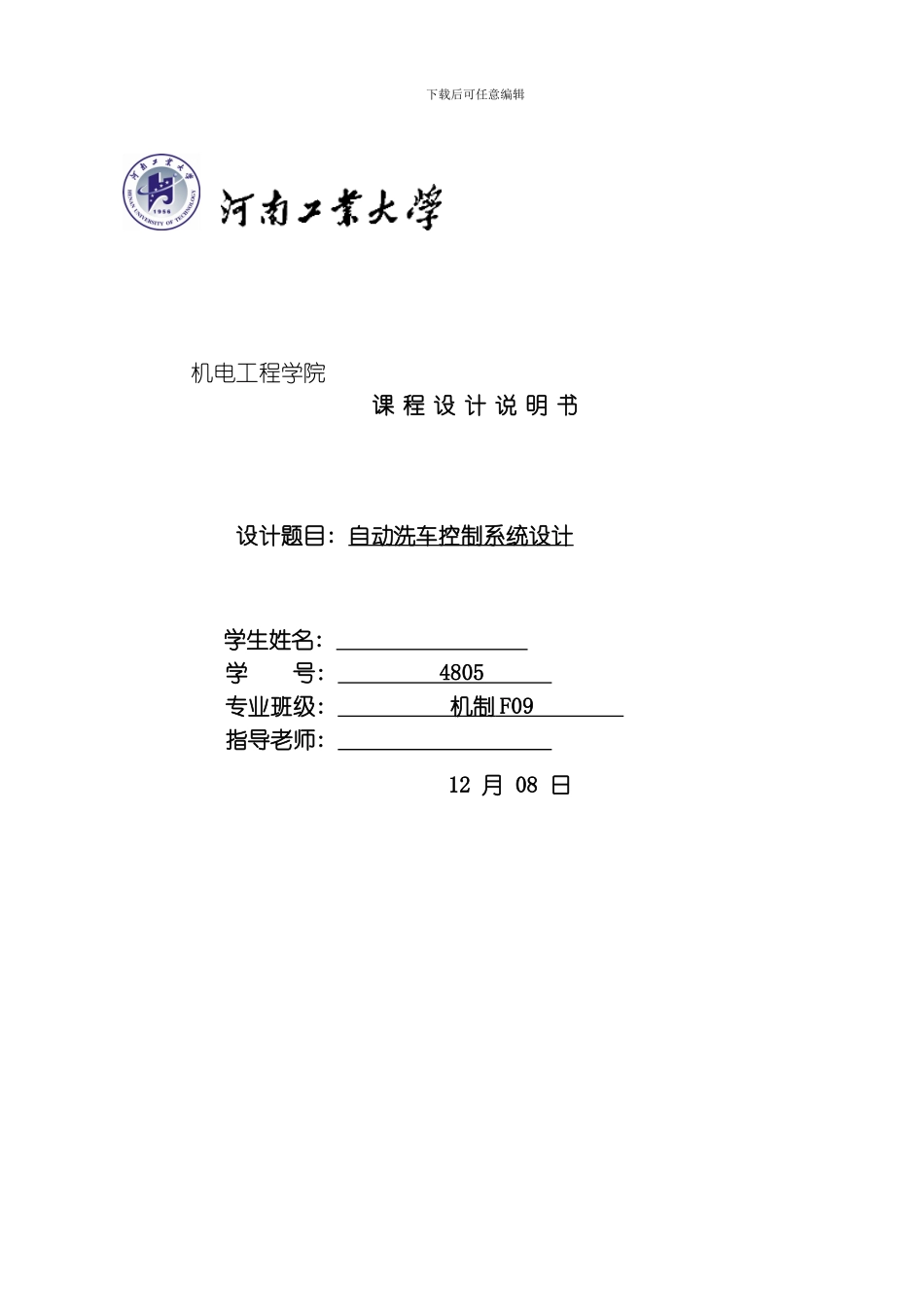

下载后可任意编辑机电工程学院课 程 设 计 说 明 书设计题目: 自动洗车控制系统设计学生姓名: 学 号: 4805 专业班级: 机制 F09 指导老师: 12 月 08 日下载后可任意编辑内容摘要本文介绍自动洗车控制系统的设计思想、 设计步骤以及能够实现的功能。采纳 S7-200 系列 PLC 实现自动洗车控制, 并利用 STEP7-Ｍicro/MIN32 软件完成梯形图、 指令表的程序设计。 本文自动洗车控制系统采纳了四个输入信号, 分别为启动开关I0.0、 右极限开关 I0.1、 左极限开关 I0.2、 原点复位按钮 I0.3;九个输出信号, 洗车机右移 Q0.0、 、 风扇动作 Q0.1、 刷子动作 Q0.2、 洗车机左移 Q0.3、 喷洒清洁剂 Q0.4、 喷水 Q0.5、 洗车机 Q0.6、 启动灯 Q0.7、 复位灯 Q1.0.其中洗车机右移和洗车机左移由电动机 1 的正反转控制, 刷子动作由电动机 2 控制, 喷水及喷洒清洁剂电磁阀控制。经启动后可自动完成清洗后自行停止, 也可手动停止, 但启动前必须复位。根据输入输出数量采纳 CPU224 即可满足需求。自动洗车经启动后能顺序完成要求动作, 结束后自行停止, 若断电停止在得电后不会自行启动, 实现了理论上的自动化。关键词: 自动洗车; PLC 控制; 顺序动作下载后可任意编辑目 录第 1 章 引 言------------------------------------------------11.1 设计内容----------------------------------------------11.2 要求--------------------------------------------------1第 2 章 自动洗车控制系统设计思想------------------------------2第 3 章 自动洗车控制系统设计流程------------------------------33.1 自动洗车控制系统流程图--------------------------------33.2 PLC 的选型及自动洗车控制系统 I/O 地址的分配-------------73.3 自动洗车控制系统 I/O 接线图----------------------------93.4 自动洗车控制系统梯形图-------------------------------103.5 自动洗车控制系统语句表-------------------------------163.6 程序调试---------------------------------------------20结论--------------------------------------------------------28设计总结----------------------------------------------------29谢辞--------------------------------------------------------30参考文献----------------------------------------------------31下载后可任意编辑...
