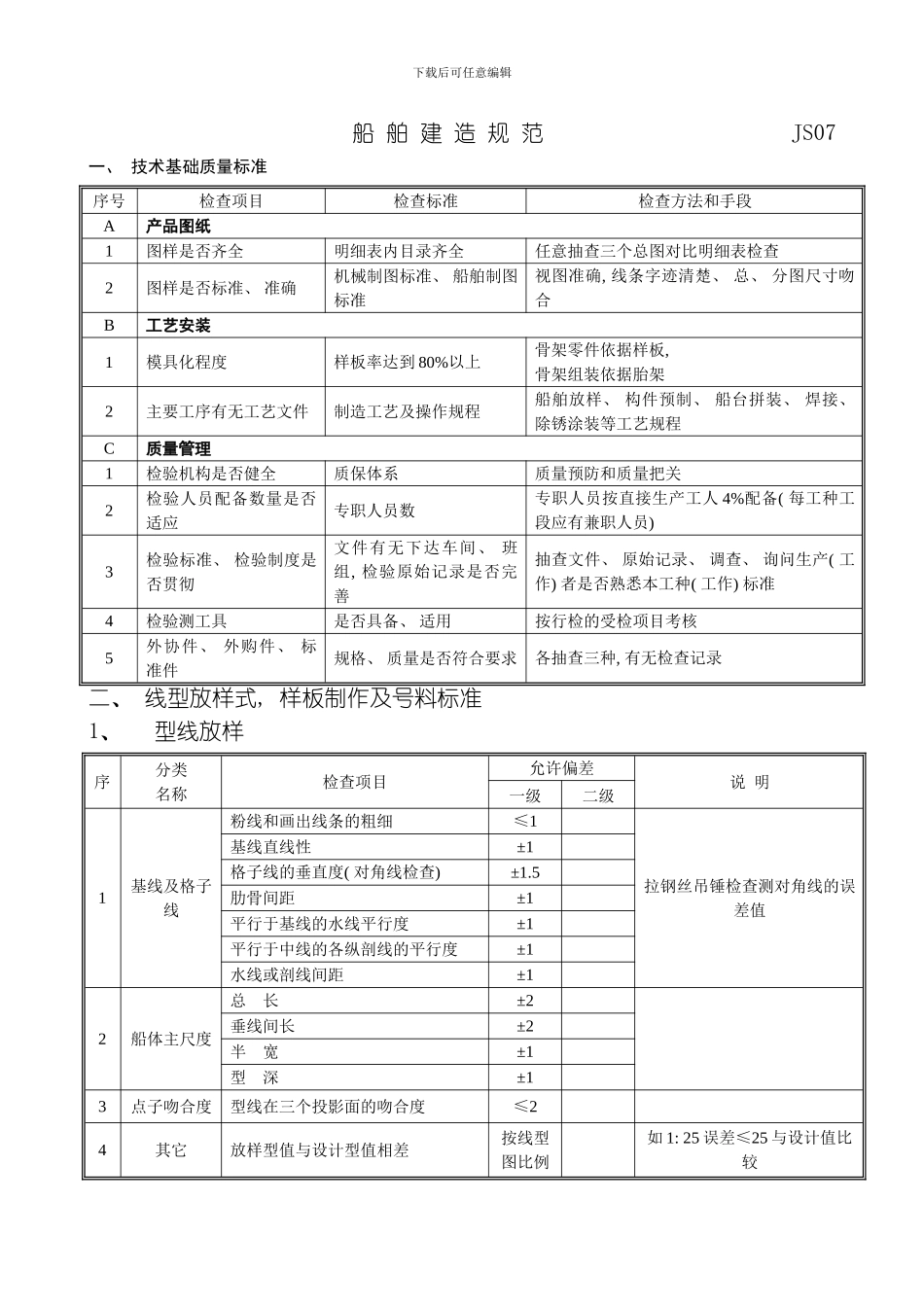

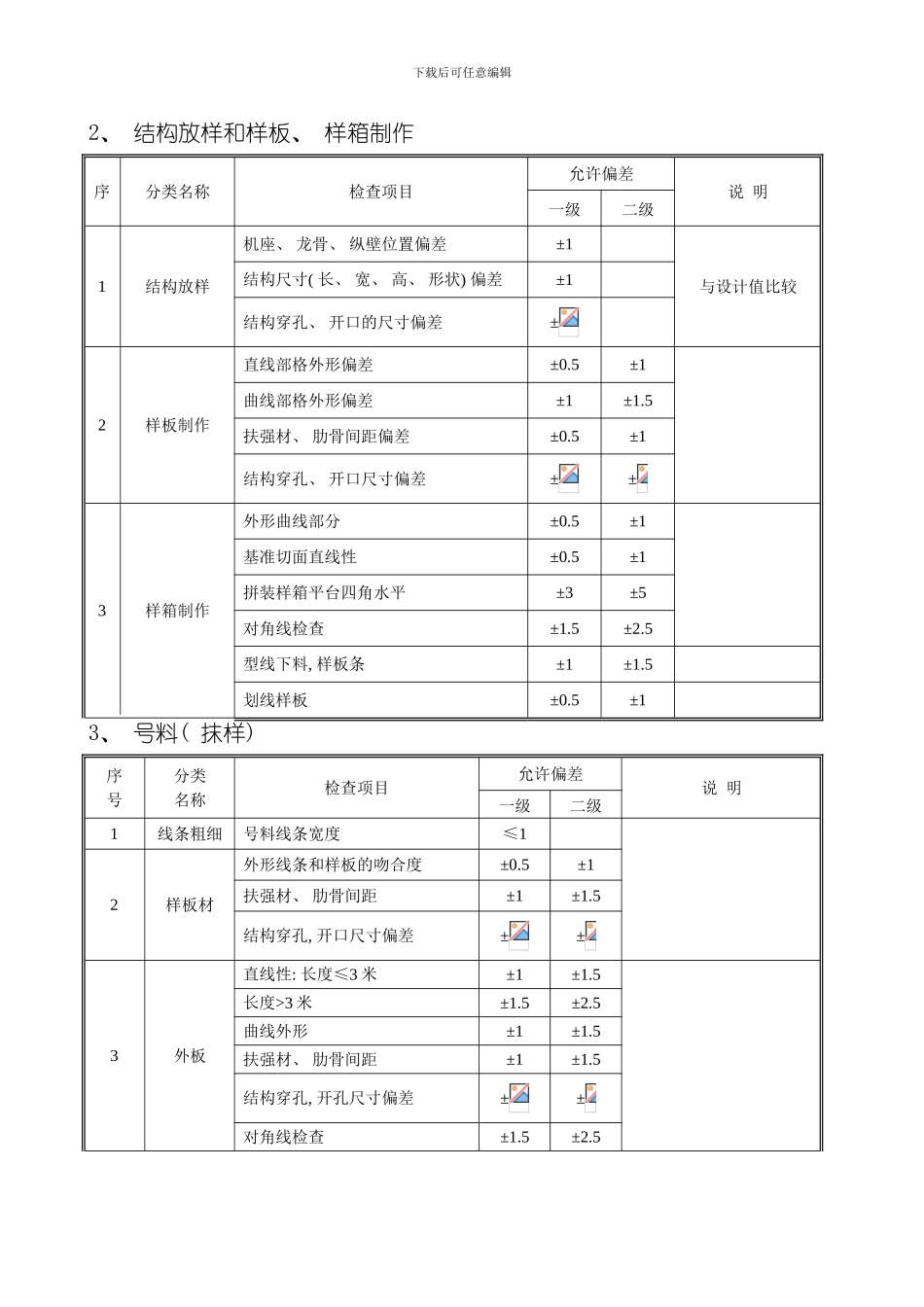

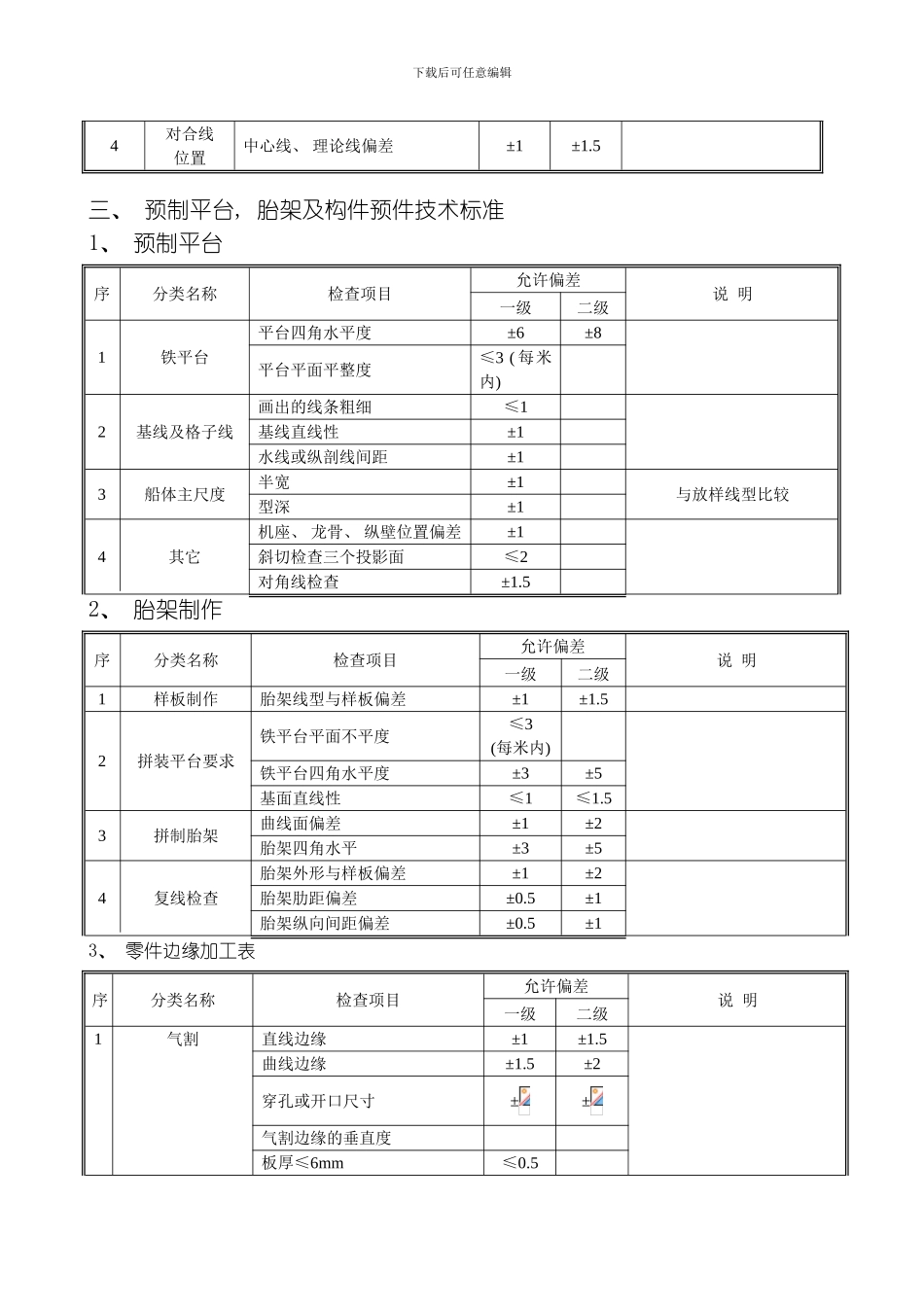

下载后可任意编辑船 舶 建 造 规 范 JS07一、 技术基础质量标准序号检查项目检查标准检查方法和手段A产品图纸1图样是否齐全明细表内目录齐全任意抽查三个总图对比明细表检查2图样是否标准、 准确机械制图标准、 船舶制图标准视图准确, 线条字迹清楚、 总、 分图尺寸吻合B工艺安装1模具化程度样板率达到 80%以上骨架零件依据样板, 骨架组装依据胎架2主要工序有无工艺文件制造工艺及操作规程船舶放样、 构件预制、 船台拼装、 焊接、 除锈涂装等工艺规程C质量管理1检验机构是否健全质保体系质量预防和质量把关2检验人员配备数量是否适应专职人员数专职人员按直接生产工人 4%配备( 每工种工段应有兼职人员) 3检验标准、 检验制度是否贯彻文件有无下达车间、 班组, 检验原始记录是否完善抽查文件、 原始记录、 调查、 询问生产( 工作) 者是否熟悉本工种( 工作) 标准4检验测工具是否具备、 适用按行检的受检项目考核5外协件、 外购件、 标准件规格、 质量是否符合要求各抽查三种, 有无检查记录二、 线型放样式, 样板制作及号料标准1、型线放样序 分类名称检查项目允许偏差说 明一级二级1基线及格子线粉线和画出线条的粗细≤1拉钢丝吊锤检查测对角线的误差值基线直线性±1格子线的垂直度( 对角线检查) ±1.5肋骨间距±1平行于基线的水线平行度±1平行于中线的各纵剖线的平行度±1水线或剖线间距±12船体主尺度总 长±2垂线间长±2半 宽±1型 深±13点子吻合度型线在三个投影面的吻合度≤24其它放样型值与设计型值相差按线型图比例如 1: 25 误差≤25 与设计值比较下载后可任意编辑2、 结构放样和样板、 样箱制作序分类名称检查项目允许偏差说 明一级二级1结构放样机座、 龙骨、 纵壁位置偏差±1与设计值比较结构尺寸( 长、 宽、 高、 形状) 偏差±1结构穿孔、 开口的尺寸偏差±2样板制作直线部格外形偏差±0.5±1曲线部格外形偏差±1±1.5扶强材、 肋骨间距偏差±0.5±1结构穿孔、 开口尺寸偏差±±3样箱制作外形曲线部分±0.5±1基准切面直线性±0.5±1拼装样箱平台四角水平±3±5对角线检查±1.5±2.5型线下料, 样板条±1±1.5划线样板±0.5±13、 号料( 抹样) 序号分类名称检查项目允许偏差说 明一级二级1线条粗细号料线条宽度≤12样板材外形线条和样板的吻合度±0.5±1扶强材、 肋骨间距±1±1.5结构穿孔, 开口尺寸偏差±±3外板直线性: 长度≤3 米±1±1.5长度>3 米±1.5±...
