船闸砼施工措施计划模板

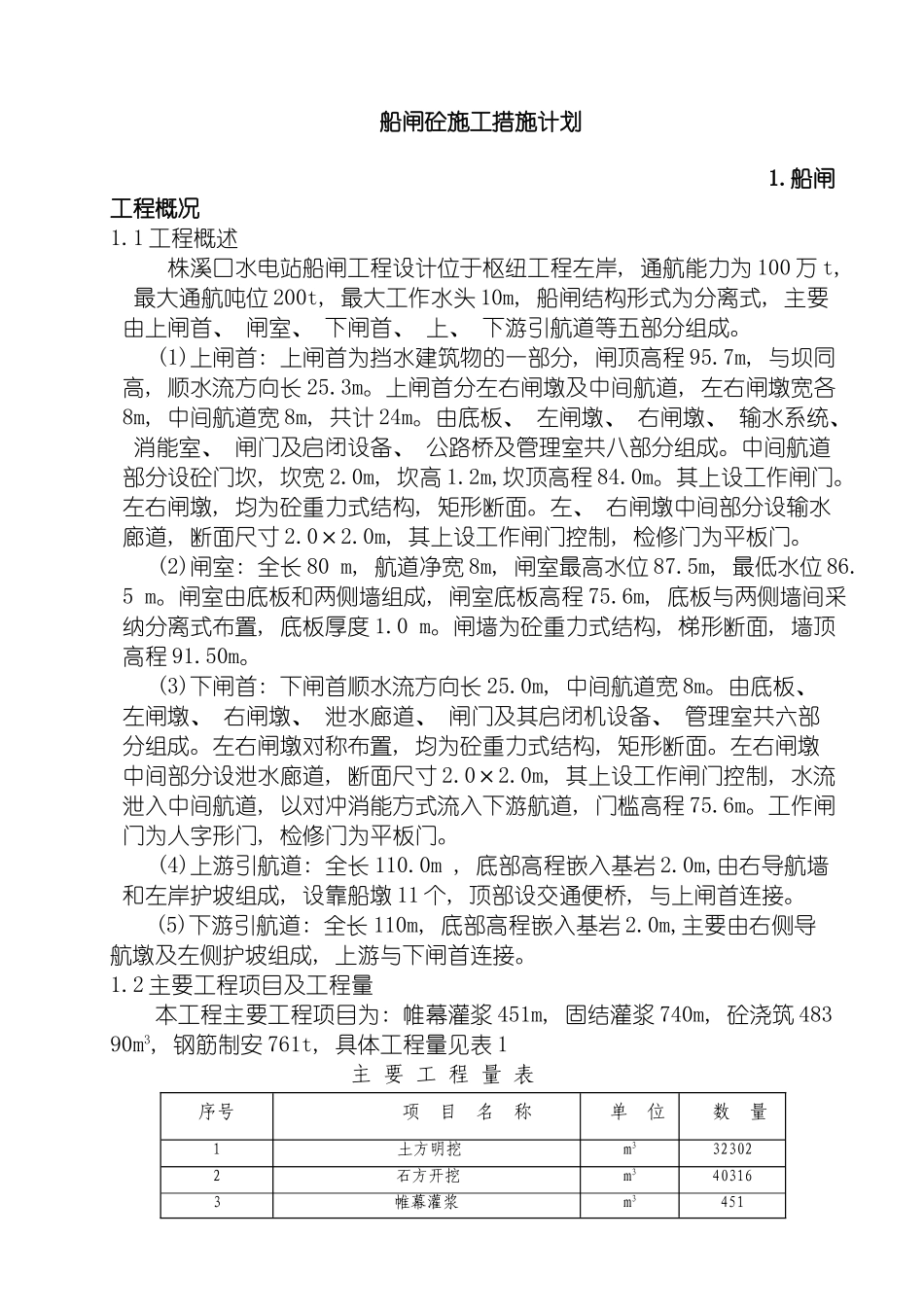

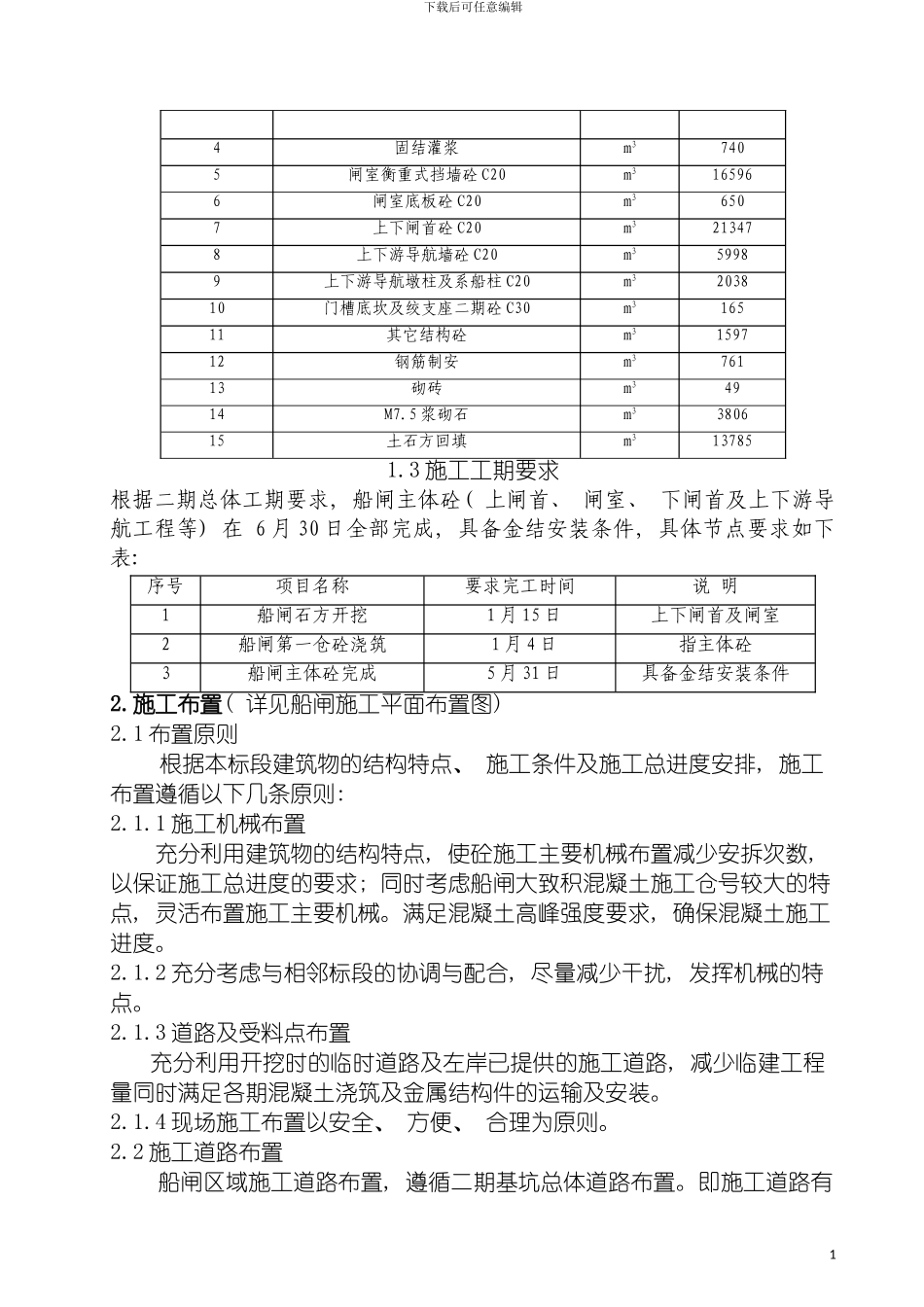

下载后可任意编辑船闸砼施工措施计划1船闸砼施工措施计划1.船闸工程概况 1.1 工程概述株溪口水电站船闸工程设计位于枢纽工程左岸, 通航能力为 100 万 t, 最大通航吨位 200t, 最大工作水头 10m, 船闸结构形式为分离式, 主要由上闸首、 闸室、 下闸首、 上、 下游引航道等五部分组成。(1)上闸首: 上闸首为挡水建筑物的一部分, 闸顶高程 95.7m, 与坝同高, 顺水流方向长 25.3m。上闸首分左右闸墩及中间航道, 左右闸墩宽各8m, 中间航道宽 8m, 共计 24m。由底板、 左闸墩、 右闸墩、 输水系统、 消能室、 闸门及启闭设备、 公路桥及管理室共八部分组成。中间航道部分设砼门坎, 坎宽 2.0m, 坎高 1.2m,坎顶高程 84.0m。其上设工作闸门。左右闸墩, 均为砼重力式结构, 矩形断面。左、 右闸墩中间部分设输水廊道, 断面尺寸 2.0×2.0m, 其上设工作闸门控制, 检修门为平板门。(2)闸室: 全长 80 m, 航道净宽 8m, 闸室最高水位 87.5m, 最低水位 86.5 m。闸室由底板和两侧墙组成, 闸室底板高程 75.6m, 底板与两侧墙间采纳分离式布置, 底板厚度 1.0 m。闸墙为砼重力式结构, 梯形断面, 墙顶高程 91.50m。(3)下闸首: 下闸首顺水流方向长 25.0m, 中间航道宽 8m。由底板、 左闸墩、 右闸墩、 泄水廊道、 闸门及其启闭机设备、 管理室共六部分组成。左右闸墩对称布置, 均为砼重力式结构, 矩形断面。左右闸墩中间部分设泄水廊道, 断面尺寸 2.0×2.0m, 其上设工作闸门控制, 水流泄入中间航道, 以对冲消能方式流入下游航道, 门槛高程 75.6m。工作闸门为人字形门, 检修门为平板门。(4)上游引航道: 全长 110.0m , 底部高程嵌入基岩 2.0m,由右导航墙和左岸护坡组成, 设靠船墩 11 个, 顶部设交通便桥, 与上闸首连接。(5)下游引航道: 全长 110m, 底部高程嵌入基岩 2.0m,主要由右侧导航墩及左侧护坡组成, 上游与下闸首连接。1.2 主要工程项目及工程量本工程主要工程项目为: 帷幕灌浆 451m, 固结灌浆 740m, 砼浇筑 48390m3, 钢筋制安 761t, 具体工程量见表 1 主 要 工 程 量 表序号项 目 名 称单 位数 量1土方明挖m3323022石方开挖m3403163帷幕灌浆m3451下载后可任意编辑4固结灌浆m37405闸室衡重式挡墙砼 C20m3165966闸室底板砼 C20m36507上下闸首砼 C20m3213478上下游导航墙砼 C20m359989上下游导航墩柱及系船柱 C20m3203810门槽底坎及绞支座二期...
